Opération IRP40.02
62
2.3 Montage/démontage de l'attachement
2.3.1 Montage des attachements Ø20
1. Démontage de l'attachement :
1.1. Dévisser toutes les vis « A » et « C » conformément à Fig. 7.
1.2. Retirer l'attachement.
2. Montage de l‘attachement :
2.1. Positionner prudemment l’attachement sur le palpeur en alignant le filetage «C» sur le trou conique.
2.2. Visser les deux vis de serrage «C» et les serrer légèrement.
2.3. Visser toutes les vis d'ajustement «A» et les serrer légèrement.
3. Régler le faux-rond du stylet (voir chapitre 2.5).
4. Calibrer le palpeur de mesure.

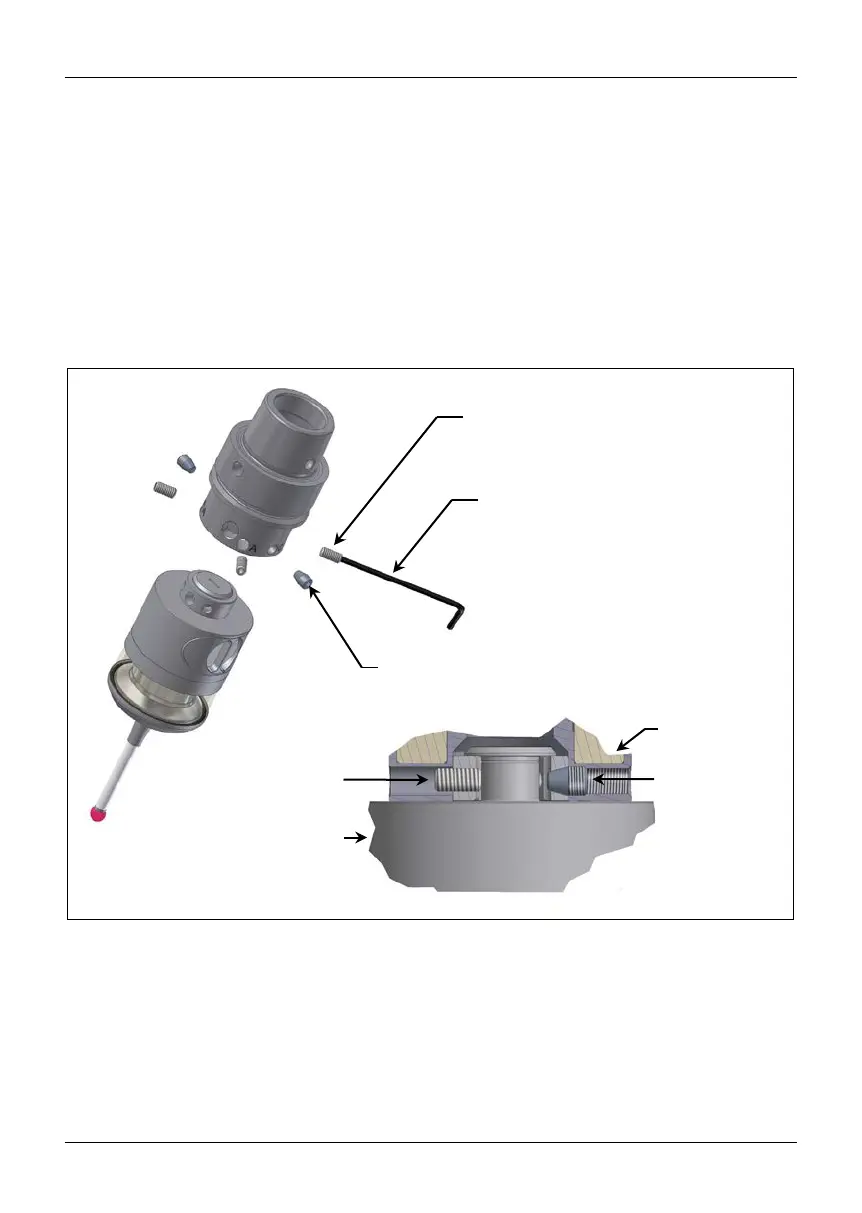

Fig. 7 Montage/démontage de l'attachement
C = vis de serrage
(ouverture de clé
2,5 mm) (2x) (1351)
Clé hexagonale
ouverture de clé 2
mm (1097)
lé 2,5 mm (1346)
A = vis d'ajustement DIN913 M4x8
(ouverture de clé
2 mm) (4x) (1352)
dans filetage
Vis de serrage «C»
dans le perçage
conique
