Opération IRP40.02
66

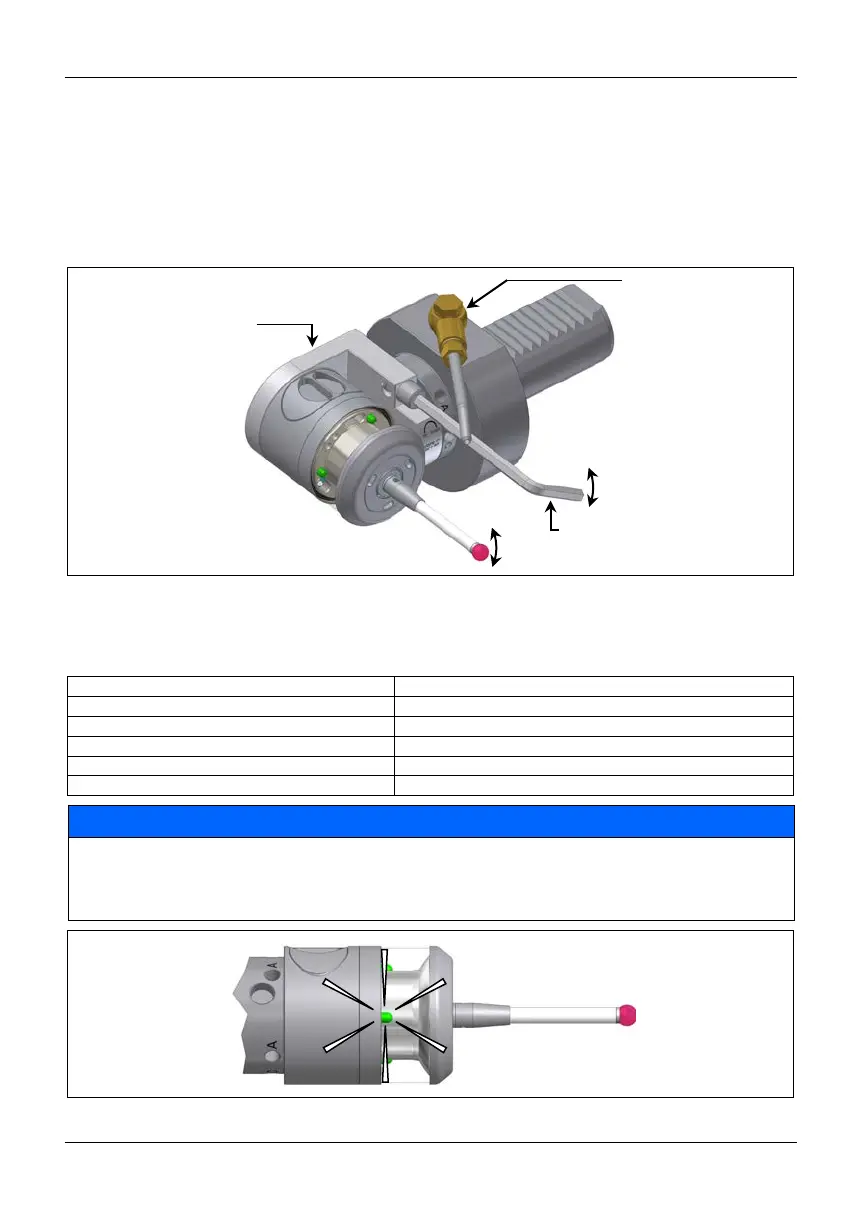

2.6 Alignement du palpeur dans l'attachement avec adaptateur à 90°
1. Desserrer les vis d'ajustement «A» (2x) puis les resserrer légèrement.
2. Desserrer les vis de serrage «C» (2x) puis les resserrer légèrement.
3. Régler la position angulaire du palpeur a mesure (±5°) à l'aide de la vis cyl. avec une ouverture de clé de 4 mm.
4. Serrer les vis de serrage «C» (2x).
5. Serrer les vis d’ajustement «A» (4x) opposées l’une à l’autre.
6. Calibrer le palpeur de mesure.
Fig. 11 Alignement du palpeur dans l'attachement avec adaptateur à 90°
2.7 Signal optique sur l’état
La signification des différents affichages des LED (Fig. 12) correspondants est donnée dans le tableau suivant.
La LED s'allume en bleu (env. 5 sec.)
Le palpeur de mesure se met en marche après l'insertion
Palpeur de mesure en fonctionnement
LED clignotante verte/rouge
Collision du palpeur de mesure dans le sens du palpage Z
AVIS
Risque de mesures imprécises !
Après une collision du palpeur de mesure dans le sens du palpage 2, les fonction de mesure de base sont
conservées. La précision initiale ne peut plus être garantie dans ce cas. Il est recommandé de renvoyer au
fabricant pour contrôle/réparation le palpeur de mesure qui a subi une collision Z.
Fig. 12 Signal optique sur l’état
Buse de soufflage à
raccord fileté orientable
-outil VDI
Clés hexagonales
ouverture de clé 4
mm
porte-
D20-VDI-90
