Manejo IRP40.02
110

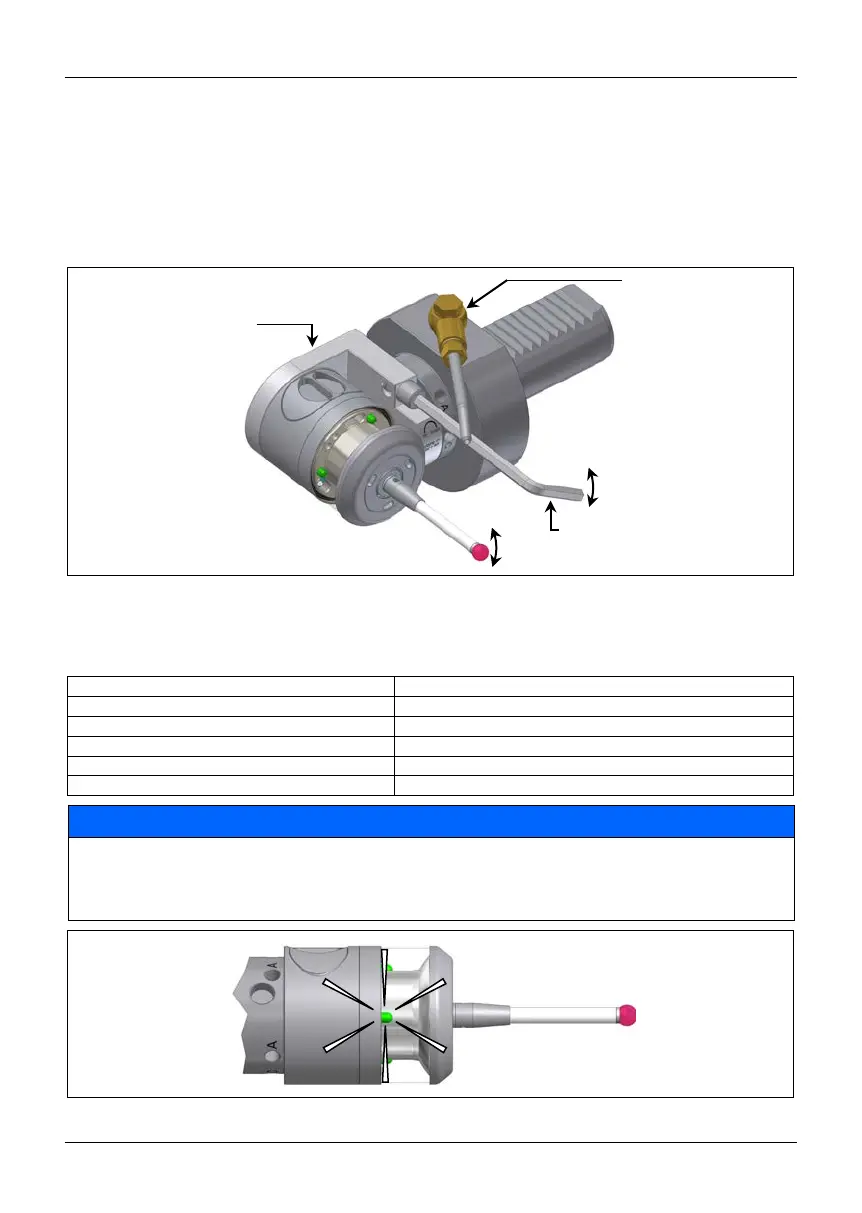

2.6 Alineación de la sonda en el portaherramientas con adaptador de 90°
1. Aflojar los tornillos de ajuste "A" (4x) y volver a apretar ligeramente.
2. Aflojar los tornillos de fijación "C" (2x) y volver a apretar ligeramente.
3. Ajustar la posición angular (±5°) de la sonda con el tornillo cilíndrico, entrecaras 4 mm.
4. Apretar los tornillos de fijación "C" (2x).
5. Apretar entre sí los tornillos de ajuste "A" (4x).
6. Calibrar la sonda.
Fig. 11 Alineación de la sonda en el portaherramientas con adaptador de 9
2.7 Indicación óptica de estado
El significado de los patrones de indicación LED (Fig. 12) correspondientes puede consultarse en la siguiente tabla.
LED iluminado en azul (aprox. 5 s)
La sonda se inicia después de colocar las pilas
LED parpadea en verde
La sonda está transmitiendo señales
LED parpadea en verde/rojo
Batería baja
LED parpadea en naranja
Aguja de palpado desviada
LED constantemente rojo
Tipo de pila incorrecto
LED parpadea en azul*
Colisión de la sonda en la dirección de palpado en Z
AVISO
¡Peligro de imprecisiones de medición!
Después de una colisión de la sonda en la dirección de palpado en Z siguen estando disponibles las funciones
de medición fundamentales. No obstante, en estos casos no se puede garantizar que la precisión sea la original.
¡Después de una colisión en Z se recomienda enviar la sonda al fabricante para que le compruebe o repare!
Fig. 12 Indicación óptica de estado
Boquilla de aire con
racor para mangueras
para portaherramientas
VDI
91.00
-SWV
Llave macho hexagonal,
entrecaras 4 mm
(3489)
Adaptador 90° para
port
aherramientas VDI
D20-VDI-90
up
down
up
down
±5°
