Manovra IRP40.02
84
2.3 Montaggio/smontaggio del cono
2.3.1 Montaggio dei coni Ø20
1. Smontaggio del cono:
1.1. Rimuovere tutte le viti „A“ e „C“ come indicato nella Fig. 7.
1.2. Rimuovere il cono.
2. Montare il cono:
2.1. Inserire con cura il tastatore dentro il cono. Allineare i filetti "C" con i fori conici del tastatore.
2.2. Inserire entrambe le viti di bloccaggio "C" e serrarle leggermente.
2.3. Inserire i viti di regolazione "A" e serrarli leggermente.
3. Centrare lo stilo con l'asse mandrino (vedere il Capitolo 2.5).
4. Calibrare il tastatore.

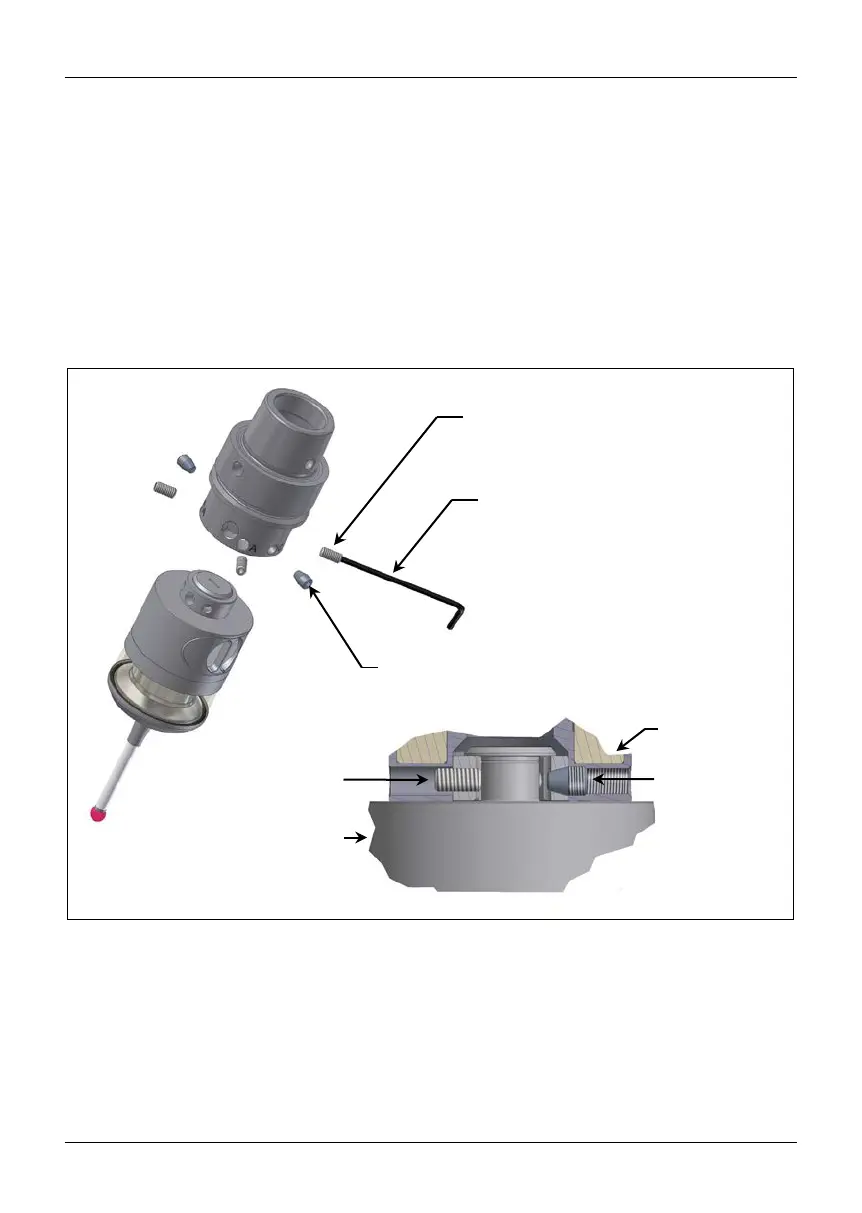

Fig. 7 Montaggio/smontaggio del cono
C = Vite di bloccaggio
(chiave da 2
mm) (2x) (1351)
mm (1097)
mm (1346)
A = vite di regolazione DIN913 M4x8
(chiave da 2
mm) (4x) (1352)
nel filetto
Vite di bloccaggio
"C"nel foro conico
