Beschreibung IRP40.02
6
1.4 Technische Daten
Technische Daten 40.02-IRP (Standardversion)
Antastrichtungen
±X; ±Y; -Z
Max.Taststiftauslenkung
XY = ±12,5°; Z = -5 mm
Antastkraft mit 50 mm Taststift
XY = 0,8 N; Z = 5,7 N
Empfohlene Antastgeschwindigkeit
Max. 2000 mm/min
Energieversorgung
2x Batterie (3,6 V / ½ AA), Standby 12 Monate
Maximale Batterielebensdauer
ca. 800 h
Material
Nichtrostender Stahl
Gewicht ohne Kegel
ca. 235 g
Temperaturbereich
Betrieb: 5°C - 55°C, Lagern: 5°C - 70°C
Wiederholgenauigkeit
(Auslenkung aus einer Richtung)
max. 0,5 µm (2 Sigma) mit 50 mm Taststift
und 254 mm/min Antastgeschwindigkeit
Abdichtung
IP68: EN60529 (15 m) getestet
Maximale Antastfrequenz
50 Hz = 50 Punkte/s
Schock getestet
in ±X; ±Y; -Z, 50G für 7 ms (5000 mal)
Belastung in Resonanzfrequenz
Test bestanden
Abweichende Technische Daten 40.02-IRP-8N (Ausführung: High Force)
Antastkraft mit 50 mm Taststift
XY = 1 N; Z = 8 N
Wiederholgenauigkeit
(Auslenkung aus einer Richtung)
max. 1 µm (2 Sigma) mit 50 mm Taststift
und 254 mm/min Antastgeschwindigkeit
1.5 Abmessungen

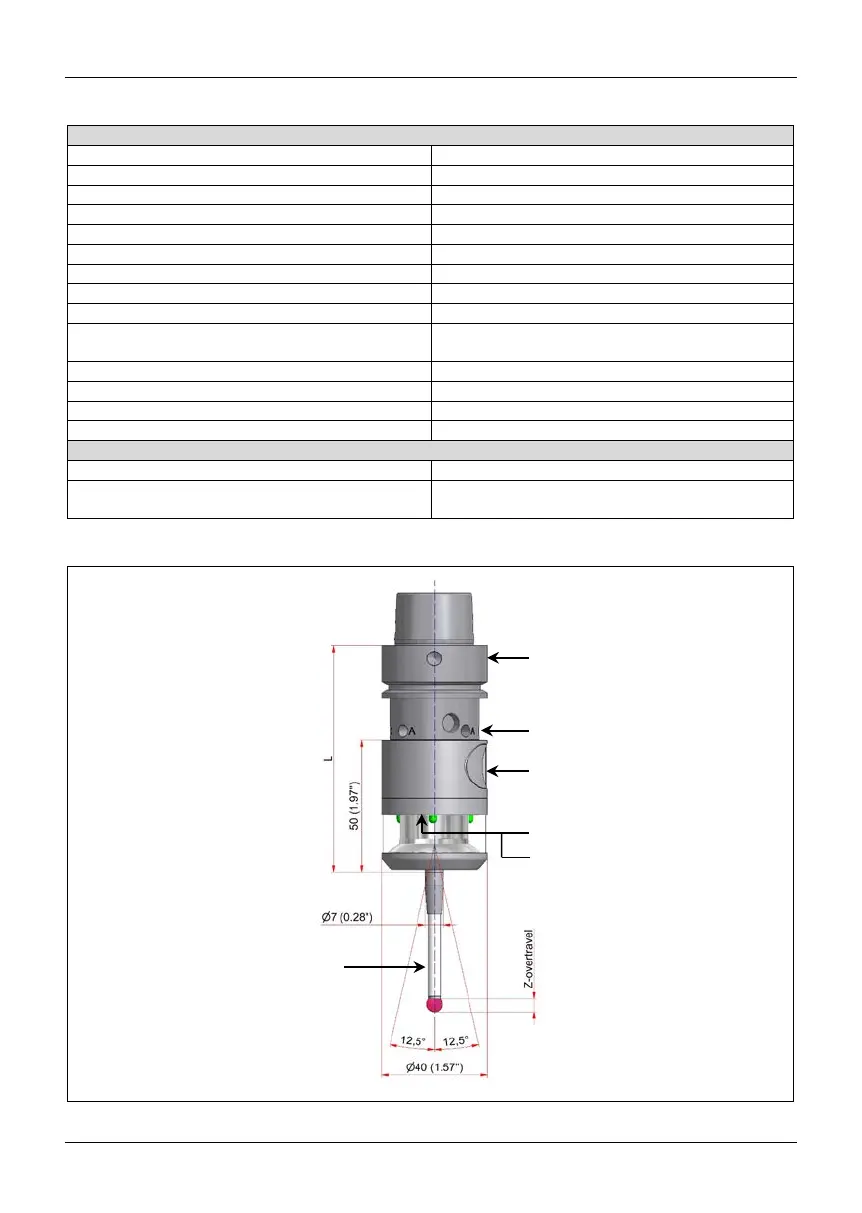

Abb. 2 Abmessungen
Taststift ausrichten
zur Spindelmitte
High Power Infrarotdioden
Infrarot Empfängerbausteine
Werkzeugaufnahme nach
Kundenwunsch
Taststift M4
Batteriefach
