2.6 Regolazione del tastatore nel cono con adattatore a 90°
1. Rilasciare le viti di regolazione "A" (4x) quindi ribloccarle leggermente.
2. Rilasciare le viti di bloccaggio "C" (2x) quindi ribloccarle leggermente.
3. Con la vite a brugola da 4 mm regolare la posizione angolare del tastatore (±5°).
4. Bloccare le viti di bloccaggio "C" (2x).
5. Bloccare le viti di regolazione "A" (4x) opposte.
6. Calibrare il tastatore.

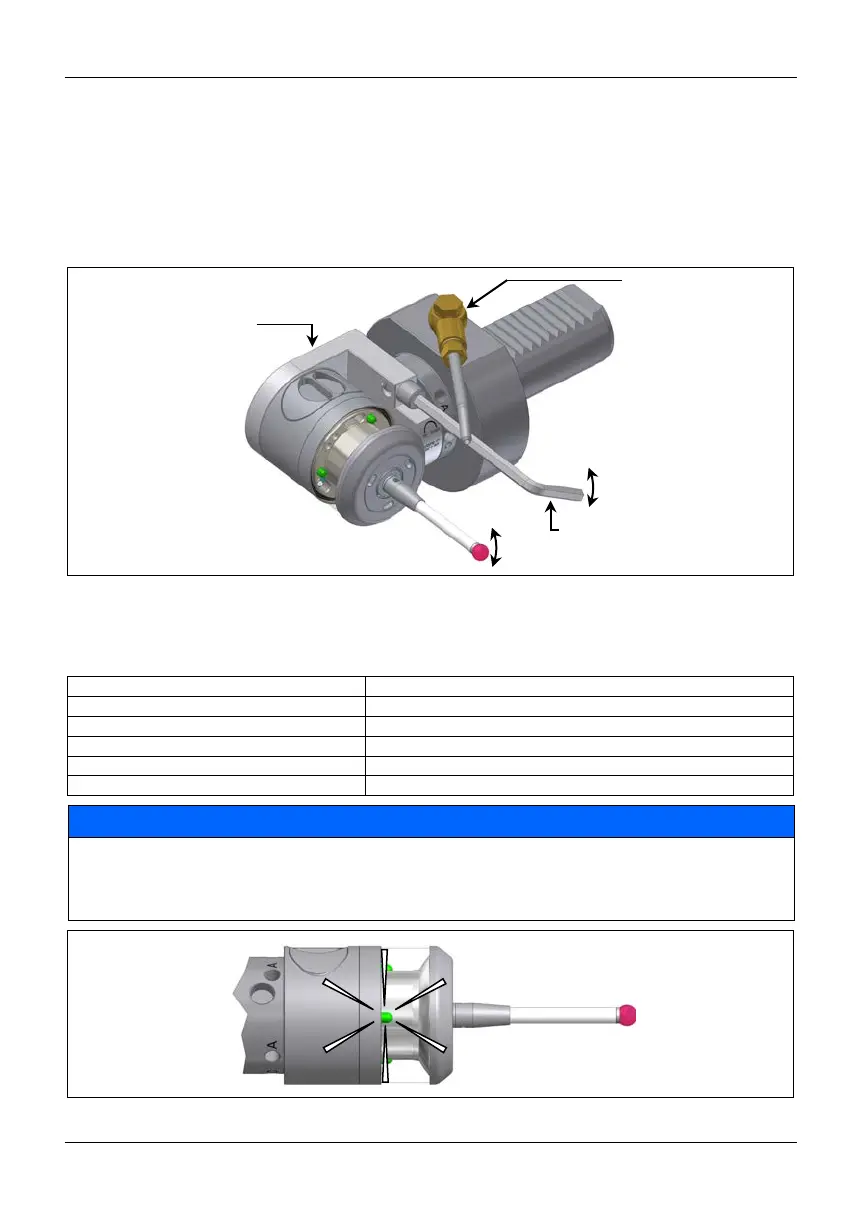

Fig. 11 Regolazione del tastatore nel cono con adattatore a 90°
2.7 Indicatore ottico di stato
Per il significato delle possibili combinazioni degli indicatori LED (Fig. 12) consultare la tabella sottostante.
LED acceso blu (circa 5 s)
Il tastatore si avvia dopo l'inserimento delle batterie
Il tastatore sta trasmettendo segnali
LED lampeggia verde/rosso
Collisione del tastatore nella direzione di scansione Z (Z-Crash)
AVVISO
Pericolo di imprecisioni di misurazione!
Dopo una collisione del tastatore nella direzione di scansione Z rimangono attive le funzioni di misura
fondamentali. Tuttavia, in questo caso non è più possibile garantire la precisione originale. Si consiglia di inviare il
tastatore al costruttore per la verifica/riparazione dopo una collisione Z.
Fig. 12 Indicatore ottico di stato
Soffio d'aria con attacco
a vite girevole
Chiave a brugola da 4 mm
(3489)
Adattatore a 90° per
portautensili VDI
D20-VDI-90
