IRP40.02 Betrieb
19
2.3.2 Montage von Werkzeugaufnahmen Ø28
1. Werkzeugaufnahme demontieren:
1.1. Spannschrauben aus der Werkzeugaufnahme herausdrehen.
1.2. Werkzeugaufnahme abziehen.
1.3. Alle Schrauben „A“ und „C“ gemäß Abb. 8 aus dem Modularadapter herausdrehen.
1.4. Modularadapter vom Messtaster abziehen.
2. Werkzeugaufnahme montieren:
2.1. Modularadapter vorsichtig auf den Taster schieben, dabei die Gewinde „C“ zu den Konusbohrungen am
Taster ausrichten.
2.2. Beide Klemmschrauben „C“ einschrauben und leicht anziehen.
2.3. Alle Ausrichtschrauben „A“ einschrauben und leicht anziehen.
2.4. Werkteugaufnahme auf den Modularadapter schieben.
2.5. Spannschrauben einschrauben und mit dem in Abb. 8 angegebenen Drehmoment anziehen.
3. Taststift zur Spindelmitte ausrichten (siehe Kapitel 2.5).
4. Messtaster kalibrieren.

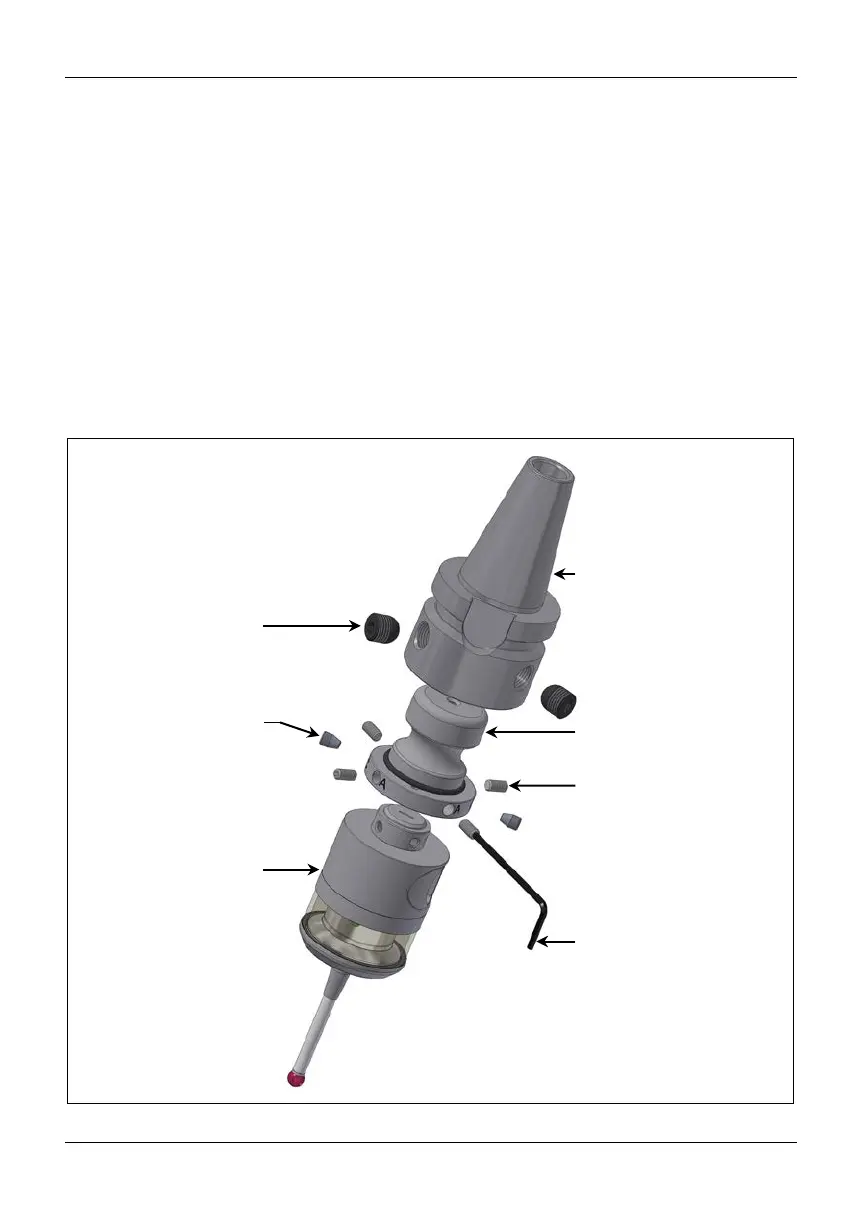

Abb. 8 Montage/Demontage der Werkzeugaufnahme
C = Klemmschraube
SW2,5 mm
(2x)
(1351)
Innensechskantschlüssel
SW2 mm (1097)
SW2,5 mm (1346)
SW4 mm (3489)
A = Ausrichtschraube
DIN913 M4x8 SW2 mm (4x)
(1352)
Messtaster
Werkzeugaufnahme
Spannschraube
SW4 mm
(2x)
(0506)
M=10 Nm (7 lbf.ft)
Modularadapter (D20-MO-B)
