Hilti PM 20-CG User Manual

6 Deutsch 2328447
*2328447*
3 Beschreibung

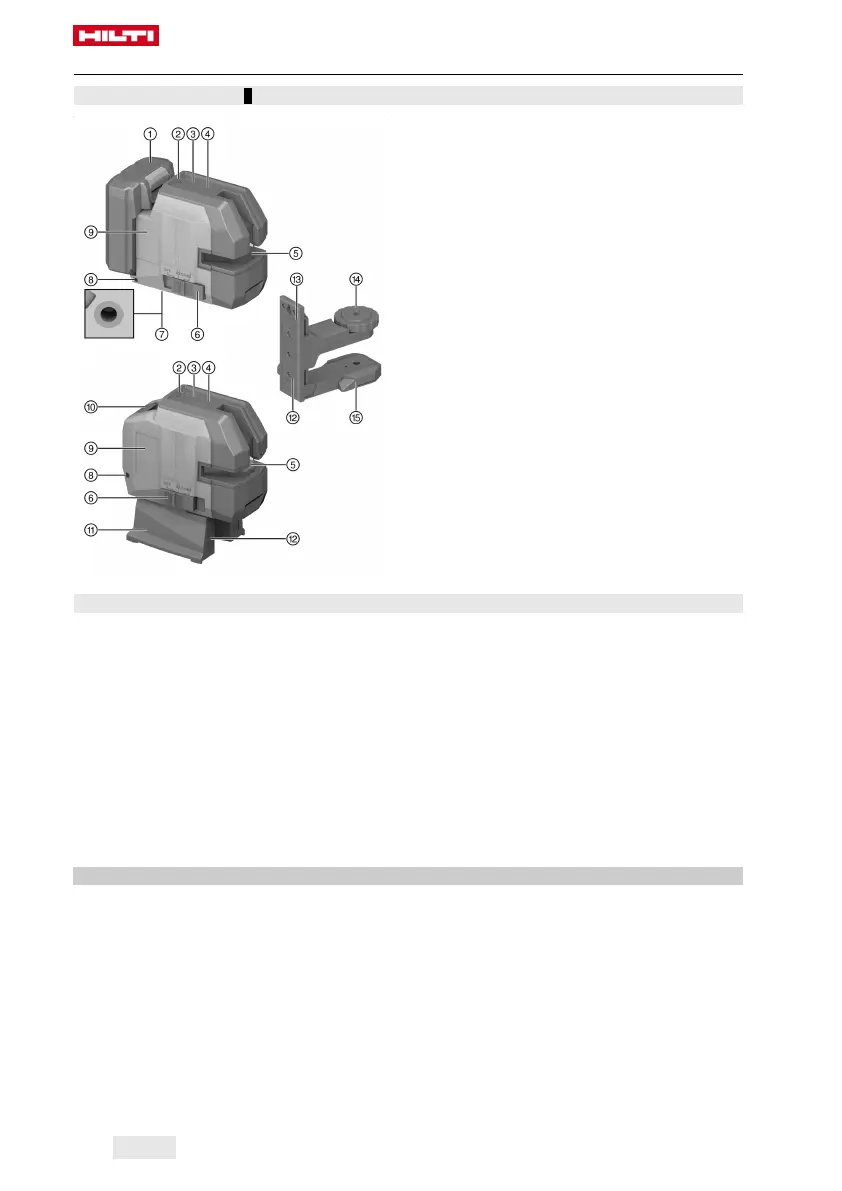

3.1 Produktübersicht 1
@
Li-Ion-Akku (nur PM 20CG A12)
;
Ladezustandsanzeige
=
Taste Empfängermodus
%
Taste Linienmodus
&
Laseraustrittsfenster
(
Wählschalter Ein / Aus und Ver- / Entriege-
lung des Pendels
)
Befestigungsgewinde
+
Öse zur Befestigung der Fallsicherung
PMA 92
§
Position Typschild
/
Batteriefach (nur PM 20CG und
PM 20CGE)
:
Magnetfuß PMW 71(nur PM 20CGE)
∙
Magnete zur Befestigung
$
Magnethalter PMA 89 (nur PM 20CG und
PM 20CG A12)
£
Gewinde zur Befestigung des Lasers
|
Standfüße (ausklappbar)
3.2 Bestimmungsgemäße Verwendung
Das Produkt ist ein selbstnivellierender Kombilaser, mit welchem eine einzelne Person in der Lage ist, schnell
und genau zu loten, einen Winkel von 90° zu übertragen, horizontal zu nivellieren und Ausrichtarbeiten
durchzuführen.
Das Produkt hat zwei Linien (horizontal und vertikal) und fünf Punkte (oben, unten, rechts, links und
Linienkreuzungspunkt). Die Linien und der Kreuzungspunkt haben eine Reichweite von ca. 20m. Alle anderen
Punkte haben eine Reichweite von ca. 30m. Die Reichweite ist abhängig von der Umgebungshelligkeit.
Das Produkt ist vorzugsweise für den Einsatz in Innenräumen bestimmt. Für Außenanwendungen ist darauf
zu achten, dass die Rahmenbedingungen denen im Innenraum entsprechen.
Mögliche Anwendungen sind:
• Markierungen der Lage von Trennwänden (im rechten Winkel und in der vertikalen Ebene).
• Überprüfen und Übertragen von rechten Winkeln.
• Ausrichten von Anlageteilen / Installationen und anderen Strukturelementen in drei Achsen.
• Übertragen von am Boden markierten Punkten an die Decke.
PM 20CG A12
▶ Verwenden Sie für dieses Produkt nur die Hilti LiIon-Akkus der Typenreihe B 12.
▶ Verwenden Sie für diese Akkus nur die Hilti Ladegeräte der C4/12-Reihe.

Hilti PM 20-CG Specifications

General

Brand	Hilti
Model	PM 20-CG
Category	Laser Level
Language	English
