8. Beregn værdien R.
▶ For PM 20CG / PM 20CG A12: Værdien R bør
være mindre end 3 mm (1/8").
▶ For PM 20CGE: Værdien R bør være mindre end
2 mm (1/12").
9. Hvis resultatet ligger uden for tolerancen, bedes du
kontakte Hilti Service.
6.7.3 Kontrol af retvinklethed (vandret)

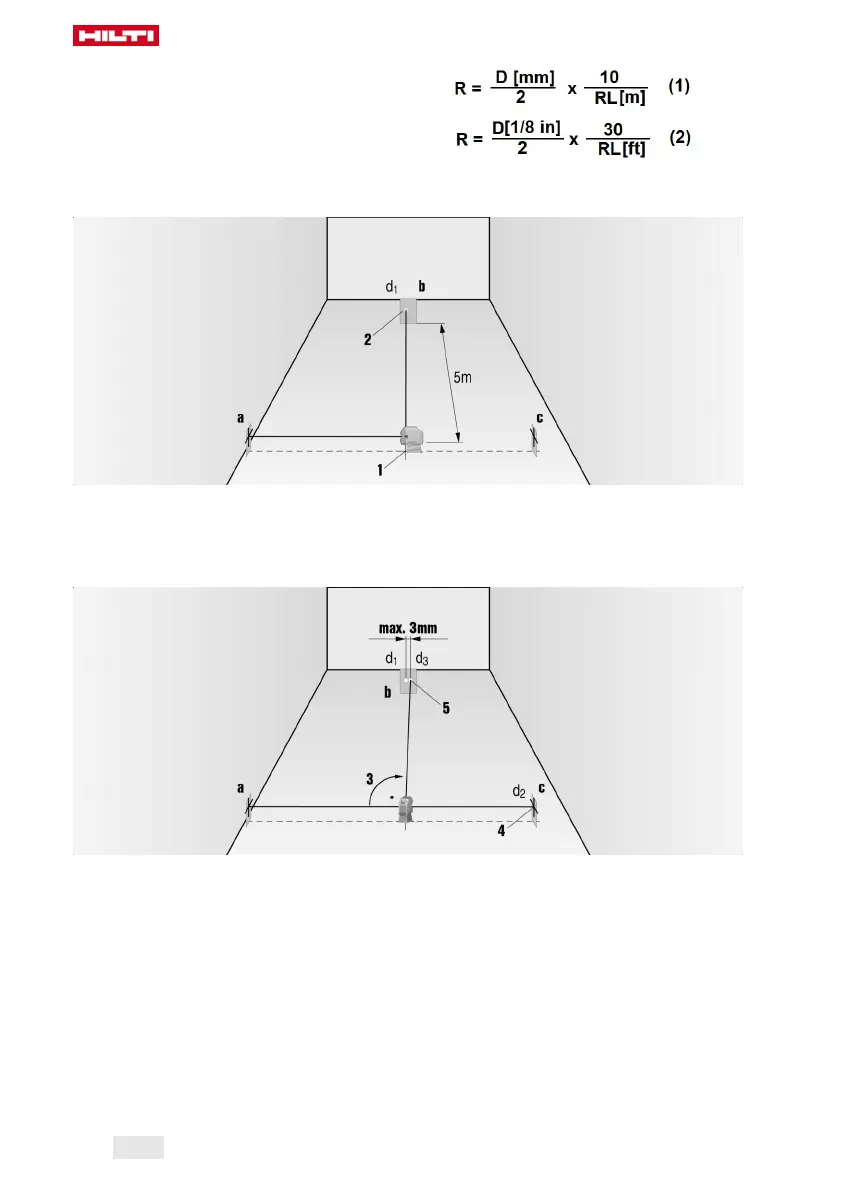

1. Anbring laseren med den nederste lodstråle på centrum for et referencekryds (A) i midten af rummet
med en afstand på ca. 5 m (16 ft) til væggene. Den lodrette linje for den første måltavle (a) skal forløbe
nøjagtigt gennem midten af den lodrette laserlinje.
2. Fastgør endnu en måltavle (b), eller et fast stykke papir halvvejs midt for den højre, vinklede laserstråle.
Markér midtpunktet (d1) af den højre, vinklede stråle.
3. Drej laseren 90° i urets retning, set oppefra. Den nederste lodstråle skal forblive nøjagtigt på
referencekrydsets (A) centrum, og centrum for den venstre, vinklede stråle skal løbe nøjagtigt igennem
den lodrette linje på måltavlen a.
4. Fastgør endnu en måltavle (c), eller et fast stykke papir halvvejs midt for den højre, vinklede laserstråle.
Markér midtpunktet (d2) for den højre, vinklede stråle på måltavlen (c).
5. Markér derpå midtpunktet (d3) for laserlinjernes skæringspunkt på måltavlen (b).
▶ For PM 20CG / PM 20CG A12: Den vandrette afstand mellem (d1) og (d3) må maksimalt være 3
mm (1/8") ved en måleafstand på 5 m (16 ft).
▶ For PM 20CGE: Den vandrette afstand mellem (d1) og (d3) må maksimalt være 2 mm (1/12") ved en
måleafstand på 5 m (16 ft).
