2328447 Português 115
3 Descrição

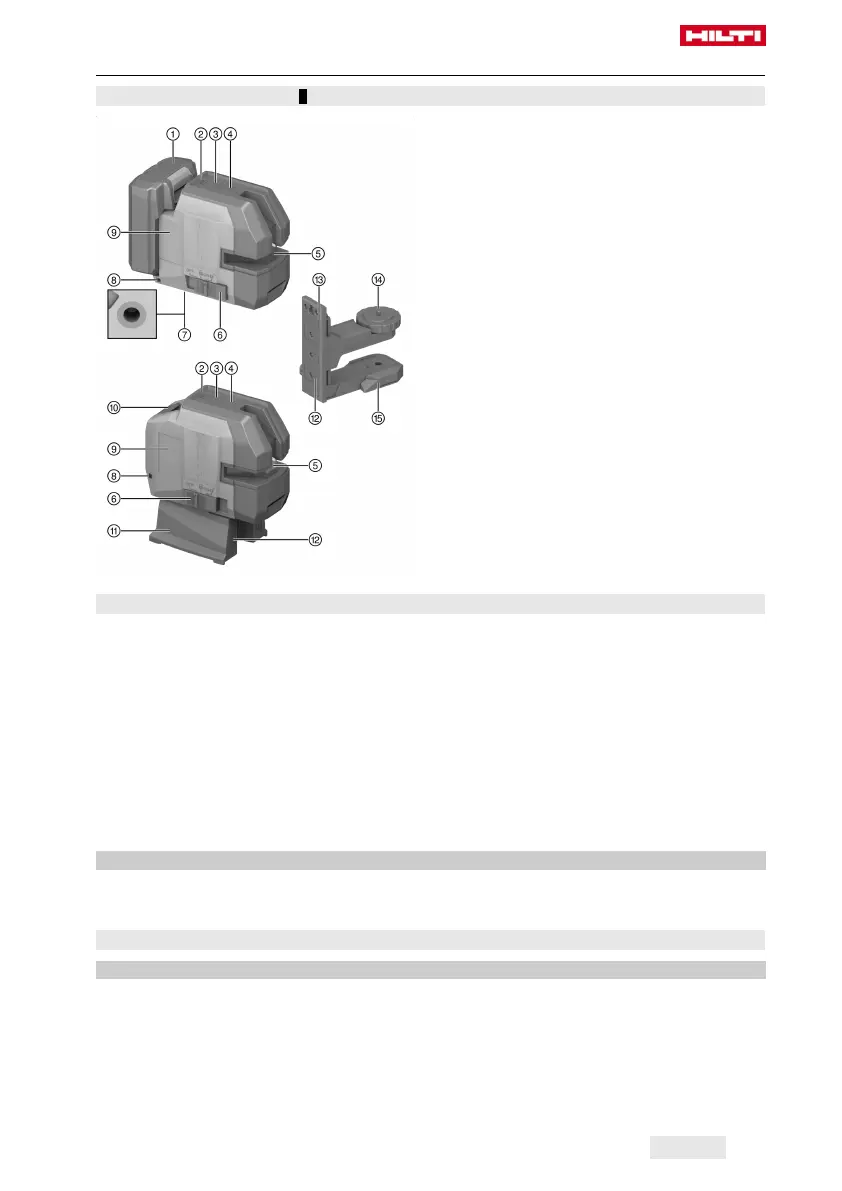

3.1 Vista geral do produto 1
@
Bateria de iões de lítio (apenas
PM 20CG A12)
;
Indicador do estado de carga
=
Tecla Modo de receptor
%
Tecla Modo de linha
&
Janela de saída do laser
(
Selector on/off e travamento / destrava-
mento do pêndulo
)
Rosca de fixação
+
Olhal para a fixação do dispositivo de segu-
rança PMA 92
§
Posição da placa de características
/
Compartimento das pilhas (apenas
PM 20CG e PM 20CGE)
:
Pé magnético PMW 71 (apenas PM 20CGE)
∙
Ímanes para fixação
$
Dispositivo de fixação magnético PMA 89
(apenas PM 20CG e PM 20CG A12)
£
Rosca para a fixação do laser
|
Bases de apoio (rebatíveis)
3.2 Utilização correcta
O produto é um laser combinado, com o qual uma única pessoa está em condições de tirar prumos de forma
rápida e precisa, transferir um ângulo de 90°, nivelar na horizontal e efectuar trabalhos de alinhamento.
O produto possui duas linhas (horizontal e vertical) e cinco pontos (em cima, em baixo, à direita, à esquerda
e ponto de cruzamento das linhas). As linhas e o ponto de cruzamento possuem um alcance de aprox. 20 m.
Todos os outro pontos possuem um alcance de aprox. 30 m. O alcance depende da luminosidade ambiente.
O produto destina-se preferencialmente para utilização no interior. Para utilizações no exterior é necessário
prestar atenção para que as condições correspondam às da utilização em interiores.
Possíveis aplicações são:
• Marcações da posição de divisórias (em ângulo recto e no plano vertical).
• Comprovação e transferência de ângulos rectos.
• Alinhamento de equipamentos/instalações e outros elementos estruturais em três eixos.
• Transferência para o tecto de pontos marcados no chão.
PM 20CG A12
▶ Para este produto, utilize apenas as baterias de iões de lítio Hilti da série B 12.
▶ Para estas baterias, utilize apenas os carregadores Hilti da série C4/12.
3.3 Incluído no fornecimento
PM 20CG
Laser combinado, dispositivo de fixação magnético PMA 89, bolsa de transporte, 4x pilhas AA de 1,5V,
certificado do fabricante, ficha de segurança, manual de instruções
