Hilti PM 20-CG User Manual

*2328447*
2328447 Slovenščina 403

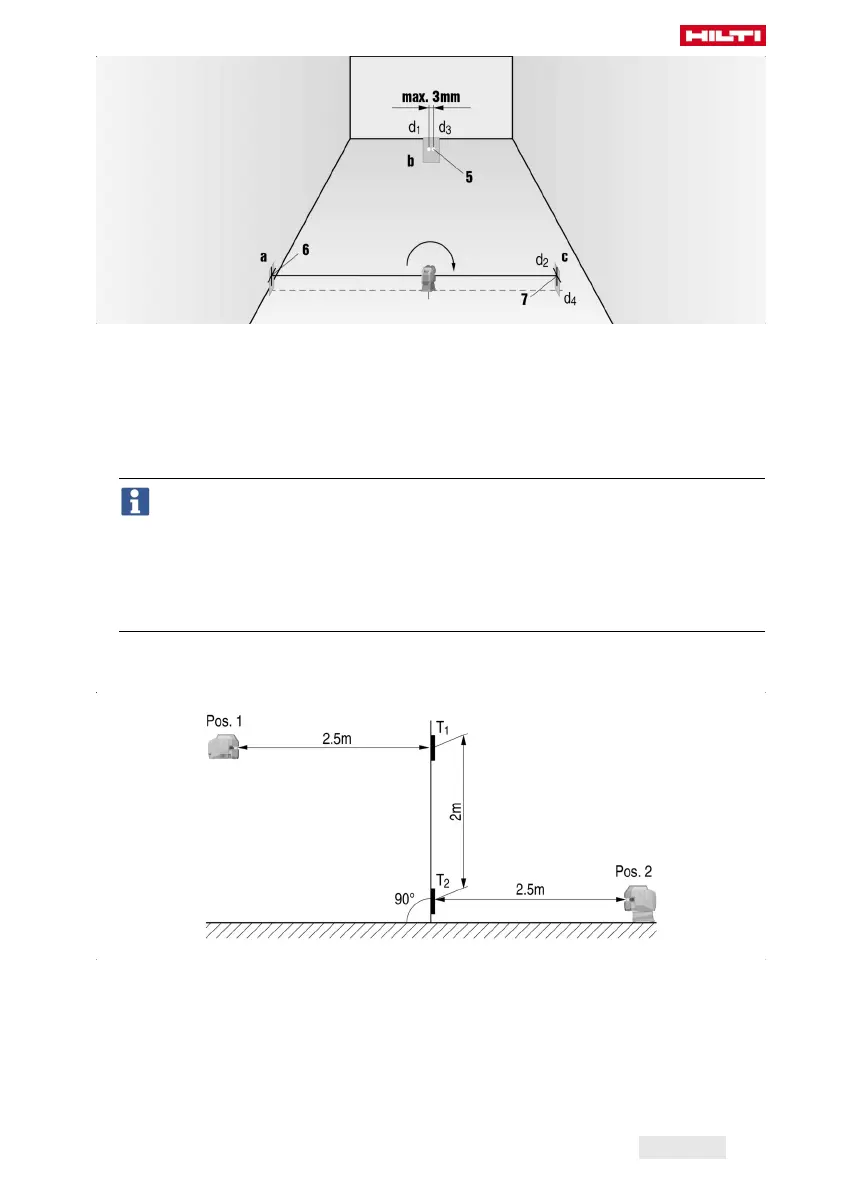

6. V pogledu od zgoraj zavrtite laser v desno za 180°. Spodnji navpični žarek mora ostati v središču
referenčnega križa (A), središče desnega pravokotnega žarka pa mora potekati točno po navpični liniji
tarče (a).
7. Označite središče (d4) levega pravokotnega žarka na tarči (c).
▶ Za PM 20CG / PM 20CG A12: Vodoravna razdalja med (d2) in (d4) lahko znaša največ 3 mm (1/8")
pri merilni razdalji 5 m (16 ft).
▶ Za PM 20CGE: Vodoravna razdalja med (d2) in (d4) lahko znaša največ 2 mm (1/12") pri merilni
razdalji 5 m (16 ft).
• Za PM 20CG / PM 20CG A12: Če je (d3) desno od (d1), sme vsota vodoravnih razdalj (d1)-(d3)
in (d2)-(d4) pri merilni razdalji 5 m (16 ft) znašati največ 3 mm (1/8").
Za PM 20CGE: Če je (d3) desno od (d1), sme vsota vodoravnih razdalj (d1)-(d3) in (d2)-(d4) pri
merilni razdalji 5 m (16 ft) znašati največ 2 mm (1/12").
• Za PM 20CG / PM 20CG A12: Če je (d3) levo od (d1), sme razlika vodoravnih razdalj (d1)-(d3)
in (d2)-(d4) pri merilni razdalji 5 m (16 ft) znašati največ 3 mm (1/8").
Za PM 20CGE: Če je (d3) levo od (d1), sme razlika vodoravnih razdalj (d1)-(d3) in (d2)-(d4) pri
merilni razdalji 5 m (16 ft) znašati največ 2 mm (1/12").
8. Če je rezultat zunaj tolerance, se obrnite na servis Hilti.
6.7.4 Preverjanje natančnosti navpične linije
1. Postavite laser na višino 2 m (pol. 1).
2. Vklopite laser.
3. Postavite prvo tarčo T
1
(navpično) 2,5 m od laserja na enako višino (2 m), da navpični laserski žarek meri
v tarčo, nato označite ta položaj.
4. Zdaj 2 m pod prvo tarčo postavite drugo tarčo T
2
, da navpični laserski žarek meri v tarčo, nato označite
ta položaj.
5. Označite položaj 2 na nasprotni strani testne postavitve (zrcalno) na laserski liniji na tleh pri razdalji 5 m
od laserja.
