*2328447*
2328447 Srpski 445

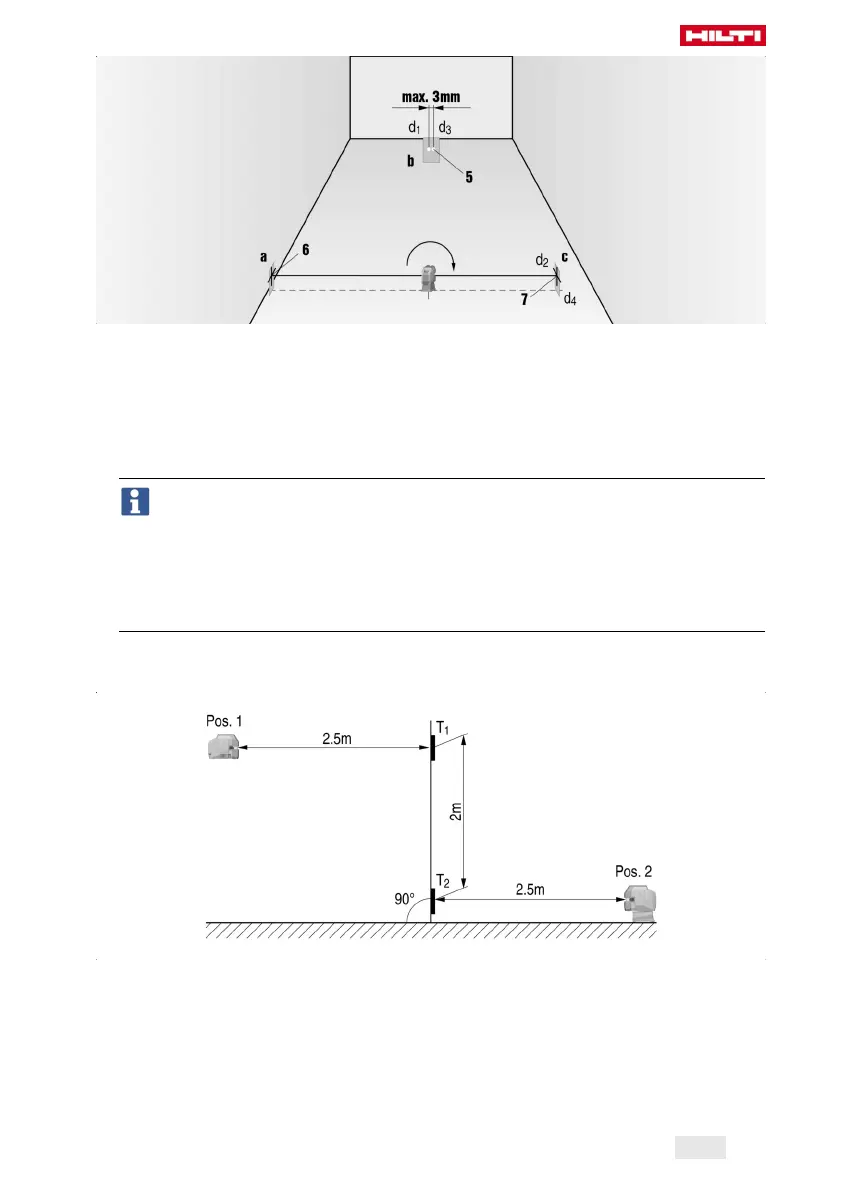

6. Okrenite laser, gledajući odozgo, u smeru kretanja kazaljke na satu za 180°. Donji vertikalni zrak mora
da ostane tačno na centru referentnog krsta (A), a centar desnog zraka pod uglom mora da se prostire
tačno kroz vertikalnu liniju ciljne ploče (a).
7. Označite srednju tačku (d4) levog zraka pod uglom na ciljnoj ploči (c).
▶ Za PM 20CG / PM 20CG A12: Horizontalno odstojanje između (d2) i (d4) sme da iznosi maksimalno
3 mm (1⁄8″) pri odstojanju merenja od 5 m (16 ft).
▶ Za PM 20CGE: Horizontalno odstojanje između (d2) i (d4) sme da iznosi maksimalno 2 mm (1⁄12″)
pri odstojanju merenja od 5 m (16 ft).
• Za PM 20CG / PM 20CG A12: Ako je (d3) desno od (d1), zbir horizontalnih odstojanja (d1)–(d3)
i (d2)–(d4) sme da iznosi maksimalno 3 mm (1⁄8″) pri odstojanju merenja od 5 m (16 ft).
Za PM 20CGE: Ako je (d3) desno od (d1), zbir horizontalnih odstojanja (d1)–(d3) i (d2)–(d4)
sme da iznosi maksimalno 2 mm (1⁄12″) pri odstojanju merenja od 5 m (16 ft).
• Za PM 20CG / PM 20CG A12: Ako je (d3) levo od (d1), razlika horizontalnih odstojanja
(d1)–(d3) i (d2)–(d4) sme da iznosi maksimalno 3 mm (1⁄8″) pri odstojanju merenja od 5 m (16 ft).
Za PM 20CGE: Ako je (d3) levo od (d1), razlika horizontalnih odstojanja (d1)–(d3) i (d2)–(d4)
sme da iznosi maksimalno 2 mm (1⁄12″) pri odstojanju merenja od 5 m (16 ft).
8. Ako je rezultat van tolerancije, obratite se Hilti servisu.
6.7.4 Provera preciznosti vertikalne linije
1. Postavite laser na visini od 2 m (poz. 1).
2. Uključite laser.
3. Postavite prvu ciljnu ploču T
1
(vertikalno) na odstojanju od 2,5 m od lasera i na istoj visini (2 m), tako da
vertikalni laserski snop pogađa ploču i označite tu poziciju.
4. Zatim postavite drugu ciljnu ploču T
2
2 m ispod prve ciljne ploče, tako da vertikalni laserski snop pogađa
ploču i označite tu poziciju.
5. Napravite oznaku za (poz. 2) na suprotnoj strani konstrukcije za testiranje (odraz u ogledalu) na laserskoj
liniji na podu na odstojanju od 5 m u odnosu na laser.
