252 Eesti 2328447
*2328447*
8. Arvutage välja väärtus R.
▶ Saedmele PM 20CG / PM 20CG A12: Väärtus
R peaks olema väiksem kui 3 mm (1/8″).
▶ Seadmel PM 20CGE: Väärtus R peaks olema
väiksem kui 2 mm (1⁄12″).
9. Kui tulemus jääb tolerantsist väljapoole, pöörduge
Hilti teenindusse.

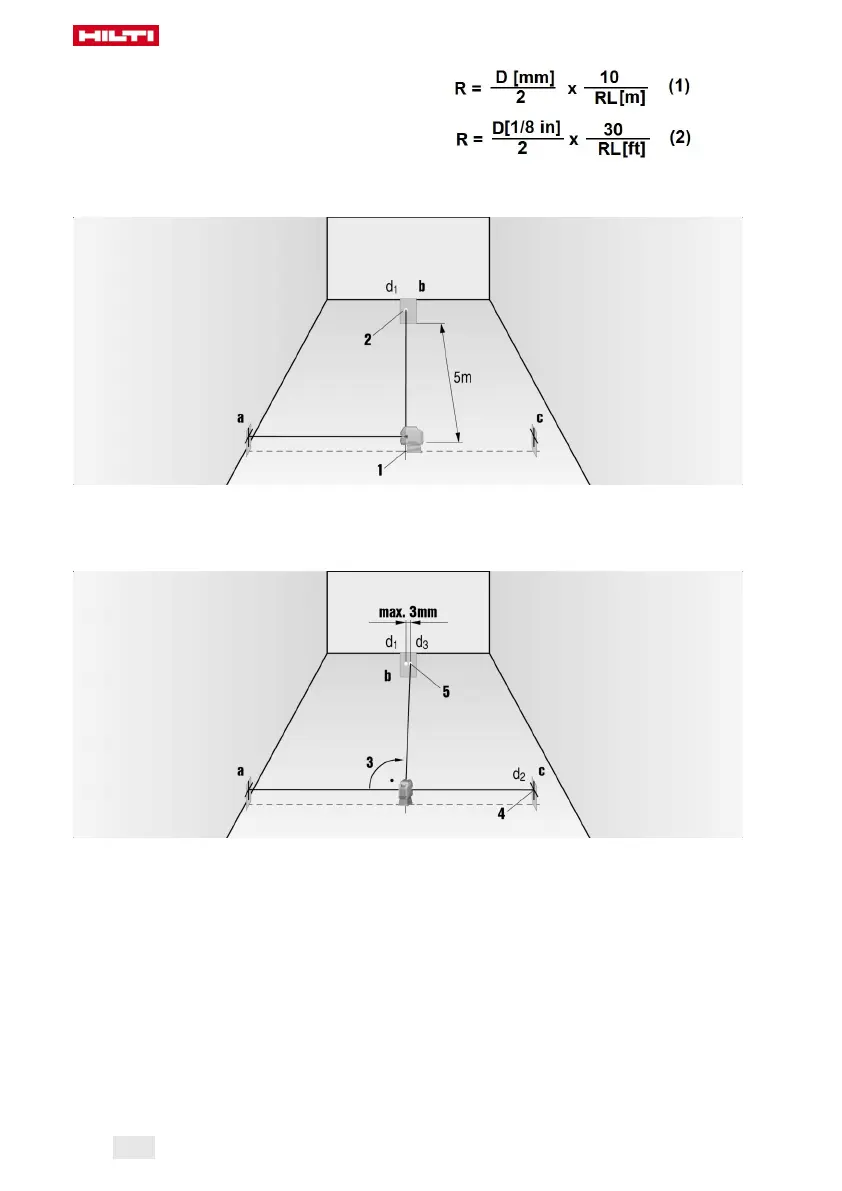

6.7.3 Täisnurksuse (horisontaalne) kontrollimine
1. Seadke laser (A) alumise loodimiskiirega juhtristi keskele ruumi keskel seintest umbes 5 m (16 jala)
kaugusel. Esimese sihttahvli (a) vertikaaljoon peab jooksma täpselt läbi vertikaalse laserjoone.
2. Kinnitage teine sihttahvel (b) või tugev paber umbes parempoolse nurgaga kiire keskele. Märgistage
parempoolse nurgaga kiire keskpunkt (d1).
3. Pöörake laserit ülevalt vaadates 90° päripäeva. Alumine loodikiir peab jääma täpselt juhtristi keskele (A)
ja vasakpoolse nurgaga kiire keskpunkt peab jooksma täpselt läbi sihttahvli (a) vertikaaljoone.
4. Kinnitage veel üks sihttahvel (c) või tugev paber umbes parempoolse nurgaga laserkiire keskele. Märkige
parempoolse nurgaga kiire keskpunkt (d2) sihttahvlile (c).
5. Nüüd märkige laserjoonte ristumispunkti keskpunkt (d2) sihttahvlile (b).
▶ Seadmel PM 20CG / PM 20CG A12: Horisontaalne kaugus (d1) ja (d3) vahel tohib olla kõige enam
3 mm (1⁄8″), kui mõõtekaugus on 5 m (16 jalga).
▶ Seadmel PM 20CGE: (d1) ja (d3) vaheline horisontaalne kaugus tohib olla kõige enam 2 mm (1⁄12″),
kui mõõtekaugus on 5 m (16 jalga).
