2328447 Polski 317
7. Zmierzyć przesunięcie D pomiędzy krzyżykami (1) i (3) na ścianie (A) (RL = długość pomieszczenia).
8. Obliczyć wartość R.
▶ Dla PM 20CG/ PM 20CG A12: Wartość R
powinna być mniejsza niż 3 mm (1/8″).
▶ Dla PM 20CGE: Wartość R powinna być mniej-
sza niż 2 mm (1/12″).
9. Jeśli wynik nie mieści się w zakresie tolerancji, należy
zwrócić się do serwisu Hilti.

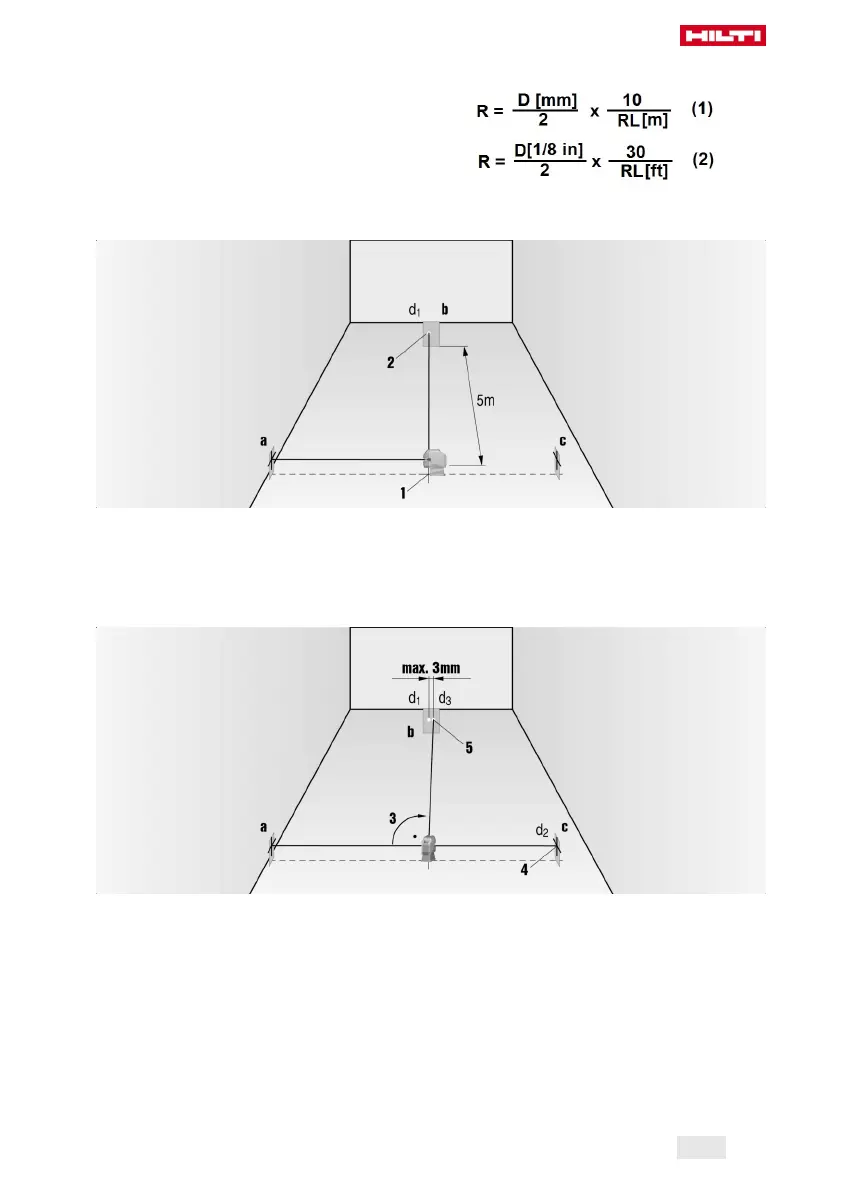

6.7.3 Kontrola prostokątności (poziomo)
1. Ustawić laser dolnym promieniem do wyznaczania pionu na środek krzyżyka odniesienia (A) w środku
pomieszczenia w odległości około 5 m (16 stóp) od ścian. Pionowa linia pierwszej płytki celowniczej (a)
musi przebiegać dokładnie przez środek pionowej linii laserowej.
2. Zamocować możliwie pośrodku drugą płytkę celowniczą (b) lub kartę papieru pośrodku względem
prawego promienia lasera przesuniętego pod kątem. Zaznaczyć środek (d1) prawego promienia
przesuniętego pod kątem.
3. Obrócić laser o 90°, patrząc z góry w kierunku zgodnym z ruchem wskazówek zegara. Dolny promień
do wyznaczania pionu musi pozostać dokładnie na środku krzyżyka odniesienia (A), a środek lewego
promienia przesuniętego pod kątem musi przechodzić dokładnie przez pionową linię płytki celowniczej
(a).
4. Zamocować możliwie pośrodku drugą płytkę celowniczą (c) lub kartę papieru pośrodku względem
prawego promienia lasera przesuniętego pod kątem. Zaznaczyć środek (d2) prawego promienia
przesuniętego pod kątem na płytce celowniczej (c).
5. Zaznaczyć środek (d3) punktu przecięcia linii lasera na płytce celowniczej (b).
▶ Dla PM 20CG/ PM 20CG A12: Pozioma odległość pomiędzy (d1) i (d3) może wynosić maksymalnie
3 mm (1/8″) przy odległości pomiarowej 5 m (16 ft).
▶ Dla PM 20CGE: Pozioma odległość pomiędzy (d1) i (d3) może wynosić maksymalnie 2 mm (1/12″)
przy odległości pomiarowej 5 m (16 ft).
