3 Description

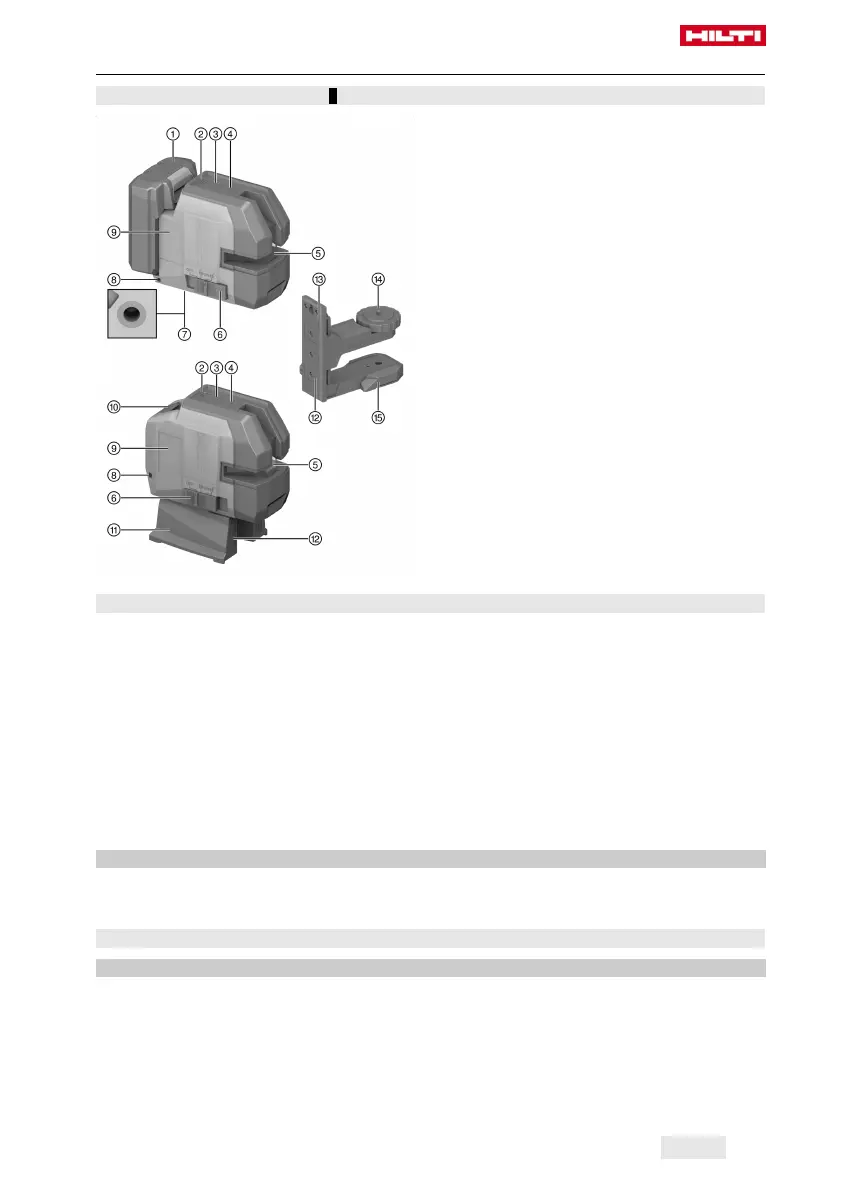

3.1 Vue d'ensemble du produit 1
@
Accu lithium-ions (uniquement
PM 20CG A12)
;
Indicateur de l'état de charge
=
Touche Mode réception
%
Touche Mode ligne
&
Fenêtre d’émission du faisceau laser
(
Sélecteur On/Off et
Verrouillage/Déverrouillage du pendule
)
Filetage de fixation
+
Œillet pour fixer la sécurité anti-chute
PMA 92
§
Position plaque signalétique
/
Compartiment des piles (uniquement
PM 20CG et PM 20CGE)
:
Pied magnétique PMW 71 (uniquement
PM 20CGE)
∙
Aimants pour la fixation
$
Support magnétique PMA 89 (uniquement
PM 20CG et PM 20CG A12)
£
Filetage pour la fixation du laser
|
Pieds (pliants)
3.2 Utilisation conforme à l'usage prévu
Le produit est un laser combiné avec mise à niveau automatique, grâce auquel une seule personne est
capable de reporter un angle de 90°, de faire une mise à niveau horizontaleainsi que de déterminer unaplomb.
Le produit a deux lignes (horizontale et verticale) et cinq points (en haut, en bas, à droite, à gauche et le
point d'intersection des lignes). Les lignes et le point d'intersection ont une portée de 20 m environ. Tous les
autres points ont une portée de 30 m environ. La portée dépend de la luminosité de l'environnement.
Le produit est conçu de préférence pour une utilisation à l'intérieur. Pour les applications à l'extérieur, veiller
à ce que les conditions cadre correspondent aux conditions cadre en intérieur.
Les applications possibles sont :
• Marquage de la position de cloisons de séparation (perpendiculairement et dans le plan vertical).
• Contrôle et transfert d'angles droits.
• Alignement d'équipements / installations et d'autres éléments de structure sur trois axes.
• Transfert de points du sol au plafond.
PM 20CG A12
▶ Pour ce produit, utiliser exclusivement les accus LiIon Hilti de la série B 12.
▶ Pour ces accus, utiliser exclusivement les chargeurs Hilti de la série C4/12.
3.3 Éléments livrés
PM 20CG
Laser combiné, support magnétique PMA 89, housse de transport, 4x pile AA 1,5V, certificat du fabricant,
fiche de données de sécurité, mode d'emploi
