7. Mérje meg a D eltérést az (A) falon levő (1) és (3) keresztek között (RL = a helyiség hossza).
8. Számítsa ki az R értékét.
▶ A PM 20CG / PM 20CG A12 termékhez: Az R
értéknek 3 mm-nél (1⁄8″) kisebbnek kell lennie.
▶ A PM 20CGE terméknél: Az R értéknek 2 mm-nél
(1⁄12″) kisebbnek kell lennie.
9. Ha az eredmény a tűréshatáron kívül esik, forduljon
a Hilti Szervizhez.

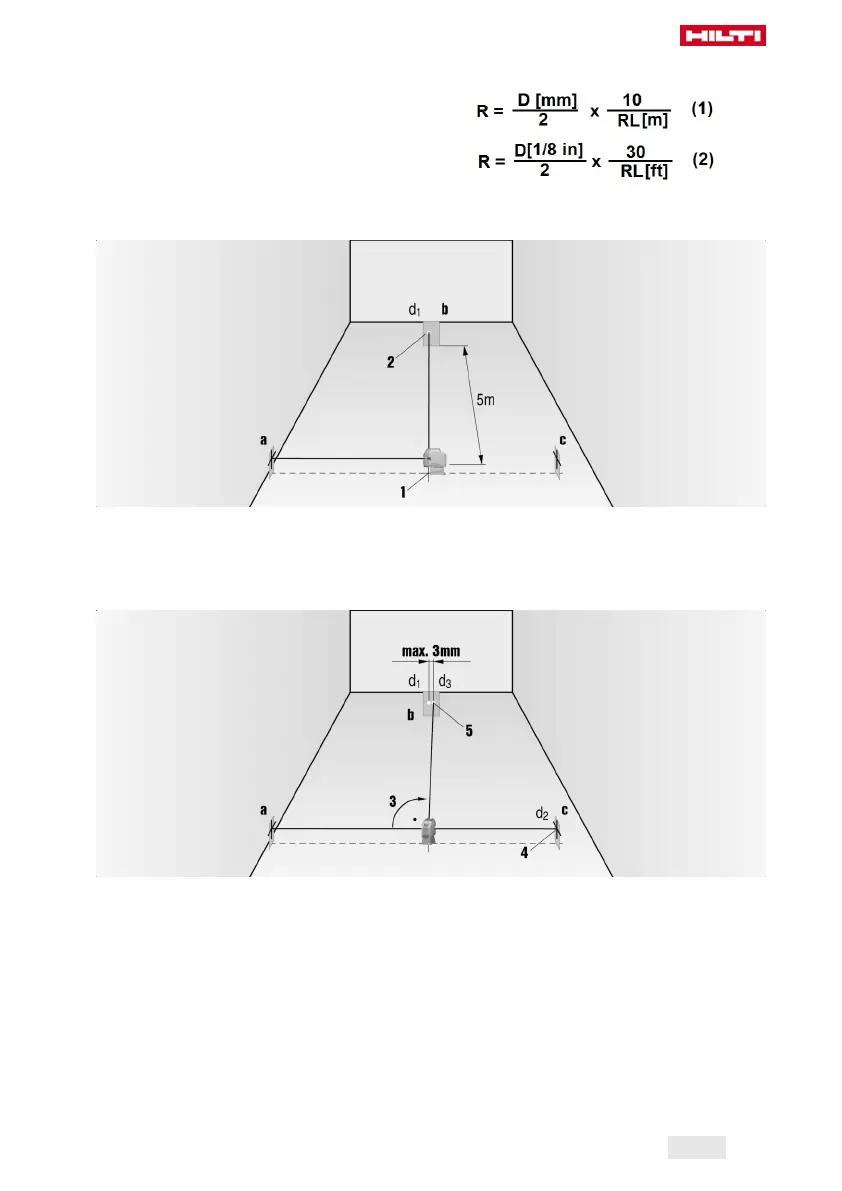

6.7.3 A (vízszintes) merőlegesség ellenőrzése
1. Helyezze a lézert az alsó mérősugárral egy referenciakör (A) közepére, amely egy helyiség közepén, a
falaktól kb. 5 m (16 láb) távolságra található. Az első iránybeállító céllemez függőleges vonalának (a)
pontosan a függőleges lézervonal közepén kell áthaladnia.
2. Rögzítsen egy további iránybeállító céllemezt (b) vagy egy kemény papírt középpontosan a jobb oldali
szögben álló lézersugárhoz félúton. Jelölje meg a jobb oldali szögben álló sugár középpontját (d1).
3. Fordítsa el a lézertfenti nézetből, az óramutatójárásával megegyező irányban 90°-kal. Az alsómérősugár-
nak pontosan a referenciakereszt (A) középpontjában kell maradnia, a bal oldali szögben álló lézersugár
középpontjának pontosan az iránybeállító céllemez (a) függőleges vonalán kell keresztülhaladnia.
4. Rögzítsen egy további iránybeállító céllemezt (c) vagy egy kemény papírt középpontosan a jobb oldali
szögben álló lézersugárhoz félúton. Jelölje meg a jobb oldali szögben álló lézersugár középpontját (d2)
az iránybeállító céllemezen (c).
5. Majd jelölje meg a lézervonalak metszéspontjának középpontját (d3) az iránybeállító céllemezen (b).
▶ A PM 20CG / PM 20CG A12 termékhez: A (d1) és (d3) pontok közötti vízszintesen mért távolság
legfeljebb 3 mm (1⁄8″) lehet, ha a mérési távolság 5 m (16 ft).
▶ A PM 20CGE terméknél: A (d1) és (d3) pontok közötti vízszintesen mért távolság legfeljebb 2 mm
(1⁄12″) lehet, ha a mérési távolság 5 m (16 ft).
