6. Mediante una croce (3) sulla parete (A), contrassegnare nuovamente il punto di intersezione delle linee
laser.
7. Misurare lo spostamento D tra le croci (1) e (3) sulla parete (A) (RL = lunghezza del locale).
8. Calcolare il valore R.
▶ Per PM 20CG / PM 20CG A12: Il valore R
dovrebbe essere inferiore a 3 mm (1⁄8″).
▶ Per PM 20CGE: Il valore R dovrebbe essere
inferiore a 2 mm (1⁄12″).
9. Se il risultato si trova al di fuori della tolleranza,
rivolgersi al Centro Riparazioni Hilti.
6.7.3 Controllo dell'ortogonalità (orizzontale)

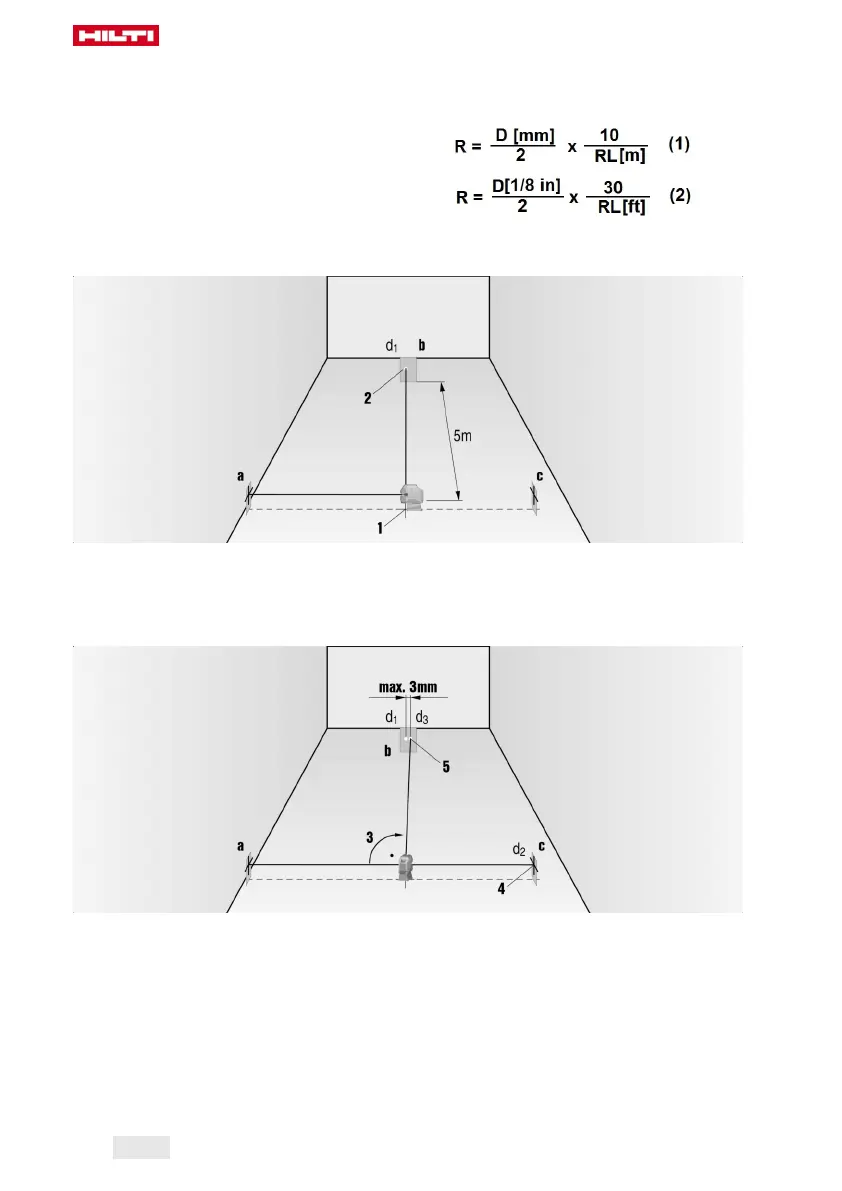

1. Posizionare il laser con il raggio di messa a piombo inferiore al centro di una croce di riferimento (A) nel
mezzo di locale, ad una distanza di circa 5 m (16 ft) dalle pareti. La linea verticale della prima targhetta
bersaglio "a" deve attraversare esattamente il centro della linea laser verticale.
2. Fissare un'altra targhetta bersaglio (b) oppure un cartoncino approssimativamente al centro del raggio
angolare laser destro. Contrassegnare il punto centrale (d1) del raggio angolare destro.
3. Ruotare il laser di 90° in senso orario, guardando dall'alto. Il raggio di messa a piombo inferiore deve
restare al centro della croce di riferimento (A) ed il centro del raggio angolare sinistro deve passare
esattamente attraverso la linea verticale della targhetta bersaglio (a).
4. Fissare un'altra targhetta bersaglio (c) oppure un cartoncino approssimativamente al centro del raggio
angolare laser destro. Contrassegnare il punto centrale (d2) del raggio angolare destro sulla targhetta
bersaglio (c).
