102 Español 2328447
*2328447*
7. Mida el margen D entre las cruces (1) y (3) de la pared (A) (RL = longitud de la habitación).

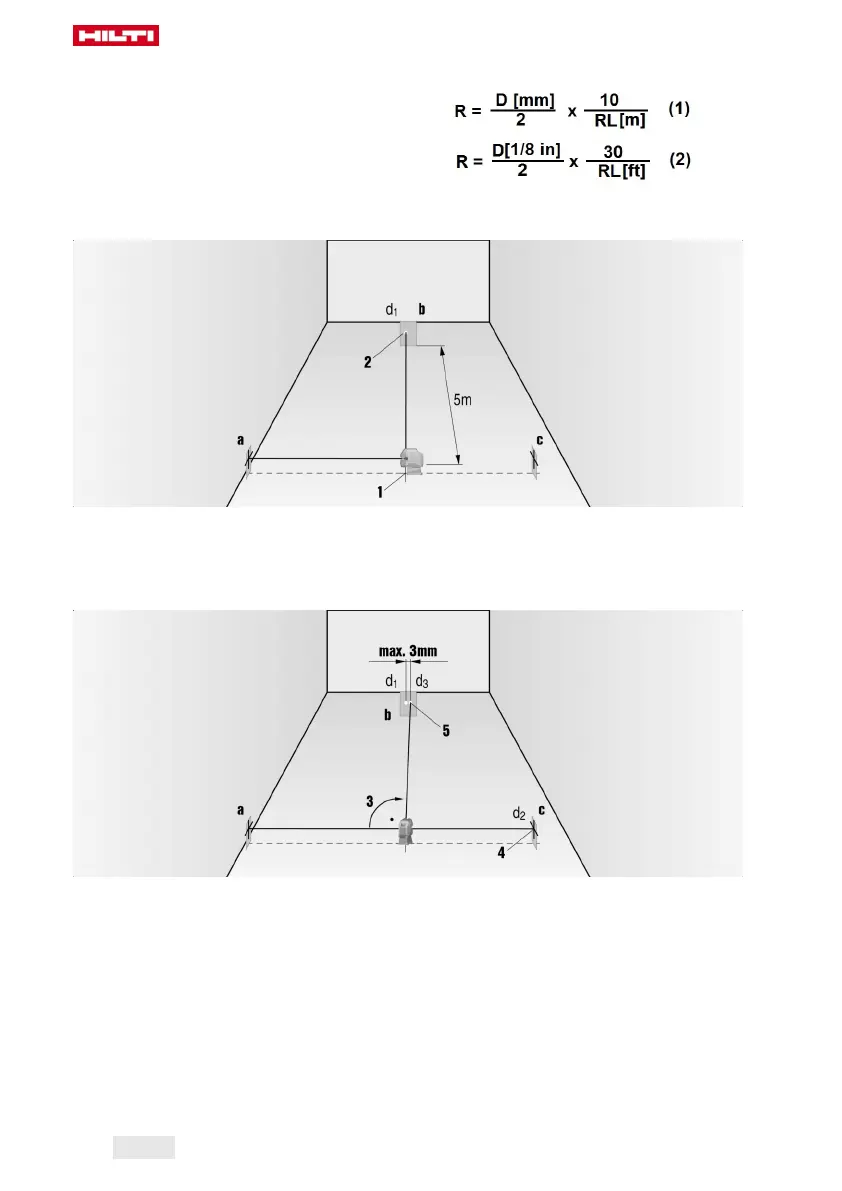

8. Calcule el valor R.
▶ Para PM 20CG/PM 20CG A12: El valor R
debería ser menor de 3 mm (1⁄8″).
▶ Para PM 20CGE: El valor R debería ser menor
de 2 mm (1⁄12″).
9. Si el resultado se encuentra fuera de la tolerancia,
diríjase al Servicio Técnico de Hilti.
6.7.3 Comprobación de la perpendicularidad (horizontal)
1. Coloque el láser con el rayo de plomada inferior sobre el centro de la cruz de referencia (A) en el medio
de una habitación a una distancia de aprox. 5 m (16 ft) respecto a las paredes. La línea vertical de la
primera diana (a) debe pasar exactamente por el medio de la línea láser vertical.
2. Fije una segunda diana (b) o un papel duro más o menos en el centro del rayo láser acodado derecho.
Marque el punto central (d1) del rayo acodado derecho.
3. Gire el láser, visto desde arriba, en sentido horario 90°. El rayo de plomada inferior debe quedar
exactamente en el centro de la cruz de referencia (A) y el centro del rayo acodado izquierdo debe pasar
exactamente por la línea vertical de la diana (a).
4. Fije una segunda diana (c) o un papel duro más o menos en el centro del rayo láser acodado derecho.
Marque el punto central (d2) del rayo acodado derecho en la diana c.
5. Marque el punto central (d3) del punto de intersección de las líneas láser en la diana «b».
▶ Para PM 20CG/PM 20CG A12: La distancia horizontal entre (d1) y (d3) no debe superar los 3 mm
(1⁄8″) con una distancia de medición de 5 m (16 ft).
▶ Para PM 20CGE: La distancia horizontal entre (d1) y (d3) no debe superar los 2 mm (1⁄12″) con una
distancia de medición de 5 m (16 ft).
