2328447 Eesti 253

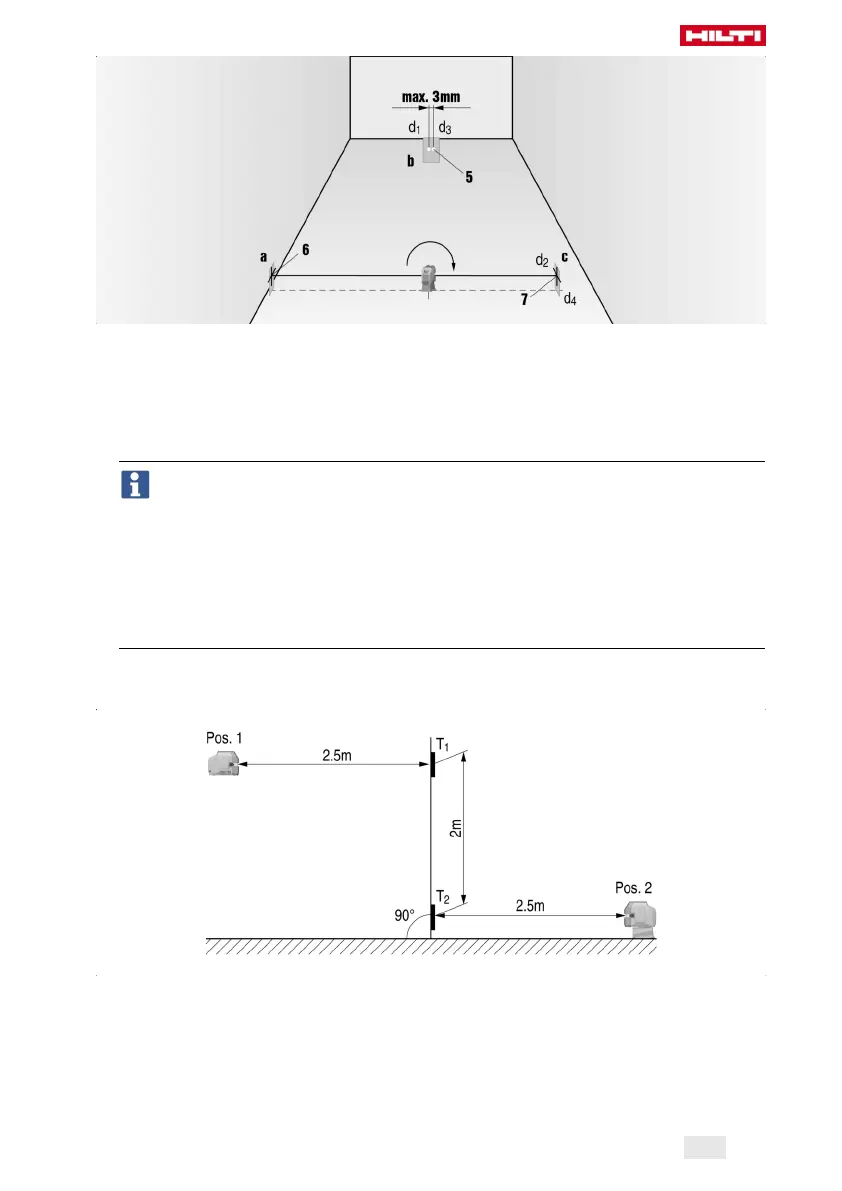

6. Keerake laserit ülevalt vaadates 180° päripäeva. Alumine loodikiir peab jääma täpselt juhtristi keskele ja
parempoolse nurgaga kiir peab jooksma täpselt läbi sihttahvli (a) vertikaaljoone.
7. Märkige vasakpoolse nurgaga kiire keskpunkt (d2) sihttahvlile (c).
▶ Seadmel PM 20CG / PM 20CG A12: (d2) ja (d4) vaheline horisontaalne kaugus tohib olla kõige
enam 3 mm (1⁄8″), kui mõõtekaugus on 5 m (16 jalga).
▶ Seadmel PM 20CGE: (d2) ja (d4) vaheline horisontaalne kaugus tohib olla kõige enam 2 mm (1⁄12″),
kui mõõtekaugus on 5 m (16 jalga).
• Seadmel PM 20CG / PM 20CG A12: Kui (d3) asetseb (d1) paremal, toihb horisontaalsete
kauguste (d1)-(d3) ja (d2)-(d4) summa olla kõige enam 3 mm (1⁄8″), kui mõõtekaugus on 5 m
(16 jalga).
Seadmel PM 20CGE: Kui (d3) asetseb (d1) paremal, tohib horisontaalsete kauguste (d1)-(d3)
ja (d2)-(d4) summa olla kõige enam 2 mm (1⁄12″) kui mõõtekaugus on 5 m (16 jalga).
• Seadmel PM 20CG / PM 20CG A12: Kui (d3) asetseb (d1-st) vasakul, tohib horisontaalsete
kauguste (d1) - (d2) ja (d2) - (d4) summa olla kõige enam 3 mm (1 / 8 ″), kui mõõtekaugus on 5
m (16 jalga).
Seadmel PM 20CGE: Kui (d3) asetseb (d1-st) vasakul, tohib horisontaalsete kauguste (d1) -
(d3) ja (d2) - (d4) summa olla kõige enam 2 mm (1⁄12″), kui mõõtekaugus on 5 m (16 jalga).
8. Kui tulemus jääb tolerantsist väljapoole, pöörduge Hilti teenindusse.
6.7.4 Vertikaaljoone täpsuse kontrollimine
1. Reguleerige laser 2 m kõrgusele (pos 1).
2. Lülitage laser sisse.
3. Reguleerige esimene sihttahvel T
1
(vertikaalselt) laserist 2,5 m kaugusele ja sellega samale kõrgusele (2
m) selliselt, et vertikaalne laserkiir langeb tahvlile. Märgistage see asend.
4. Nüüd reguleerige teine sihttahvel T
2
2 m esimesest sihttahvlist madalamale selliselt, et vertikaalne laserkiir
langeb tahvlile. Märgistage see asend.
