514 Română 2328447
*2328447*

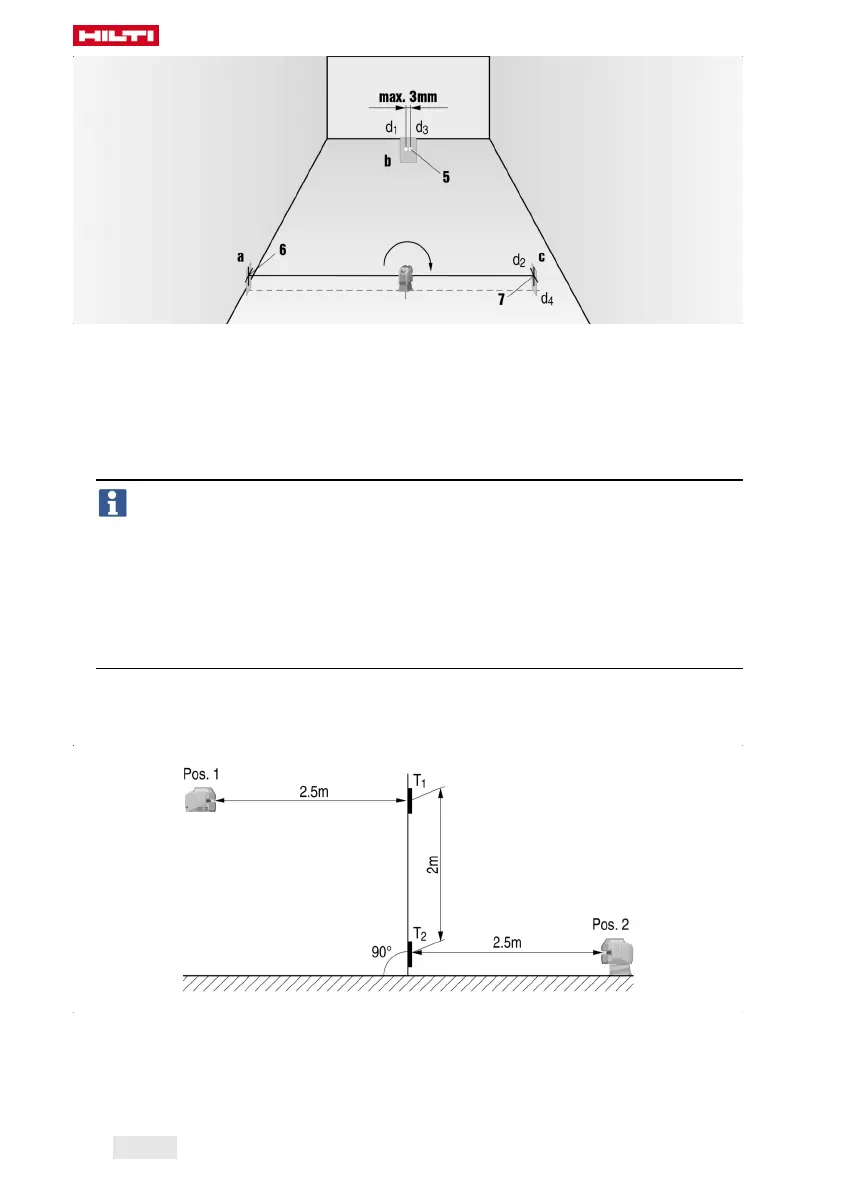

6. Rotiţi laserul cu 180°, în sens orar privit de sus. Fasciculul vertical inferior trebuie să rămână exact pe
centrul crucii de referinţă (A), iar centrul fasciculului în unghi din dreapta trebuie să treacă exact prin linia
verticală a panoului de vizare (a).
7. Marcaţi punctul central (d4) al fasciculului în unghi din stânga pe panoul de vizare (c).
▶ Pentru PM 20CG / PM 20CG A12: Distanţa pe orizontală dintre (d2) şi (d4) poate fi de maxim 3 mm
(1⁄8″) la o distanţă de măsură de 5 m (16 ft).
▶ Pentru PM 20CGE: Distanţa pe orizontală dintre (d2) şi (d4) poate fi de maxim 2 mm (1⁄12″) la o
distanţă de măsură de 5 m (16 ft).
• Pentru PM 20CG / PM 20CG A12: Dacă (d3) este în dreapta lui (d1), suma distanţelor
orizontale (d1)-(d3) şi (d2)-(d4) poate fi de maxim 3 mm (1⁄8″) la o distanţă de măsură de 5 m
(16 ft).
Pentru PM 20CGE: Dacă (d3) este în dreapta lui (d1), suma distanţelor orizontale (d1)-(d3) şi
(d2)-(d4) poate fi de maxim 2 mm (1⁄12″) la o distanţă de măsură de 5 m (16 ft).
• Pentru PM 20CG / PM 20CG A12: Dacă (d3) este în stânga lui (d1), diferenţa distanţelor pe
orizontală (d1)-(d3) şi (d2)-(d4) poate fi de maxim 3 mm (1⁄8″) la o distanţă de măsură de 5 m
(16 ft).
Pentru PM 20CGE: Dacă (d3) este în stânga lui (d1), diferenţa distanţelor pe orizontală (d1)-(d3)
şi (d2)-(d4) poate fi de maxim 2 mm (1⁄12″) la o distanţă de măsură de 5 m (16 ft).
8. Dacă rezultatul se situează în afara limitelor de toleranţă, vă rugăm să vă adresaţi centrului de service
Hilti.
6.7.4 Verificarea preciziei liniei verticale
1. Poziţionaţi laserul la o înălţime de 2 m (poz. 1).
2. Porniţi laserul.
3. Poziţionaţi primul panou de vizare T
1
(vertical) la o distanţă de 2,5 m faţă de laser şi la aceeaşi înălţime
(2 m), astfel încât fasciculul laser vertical să întâlnească panoul şi marcaţi această poziţie.
