2328447 Hrvatski 423
8. Izračunajte vrijednost R.
▶ Za PM 20CG / PM 20CG A12: Vrijednost R
treba biti manja od 3 mm (1⁄8″).
▶ Za PM 20CGE: Vrijednost R treba biti manja od
2 mm (1⁄12″).
9. Ako je rezultat izvan tolerancije, obratite se Hilti
servisu.

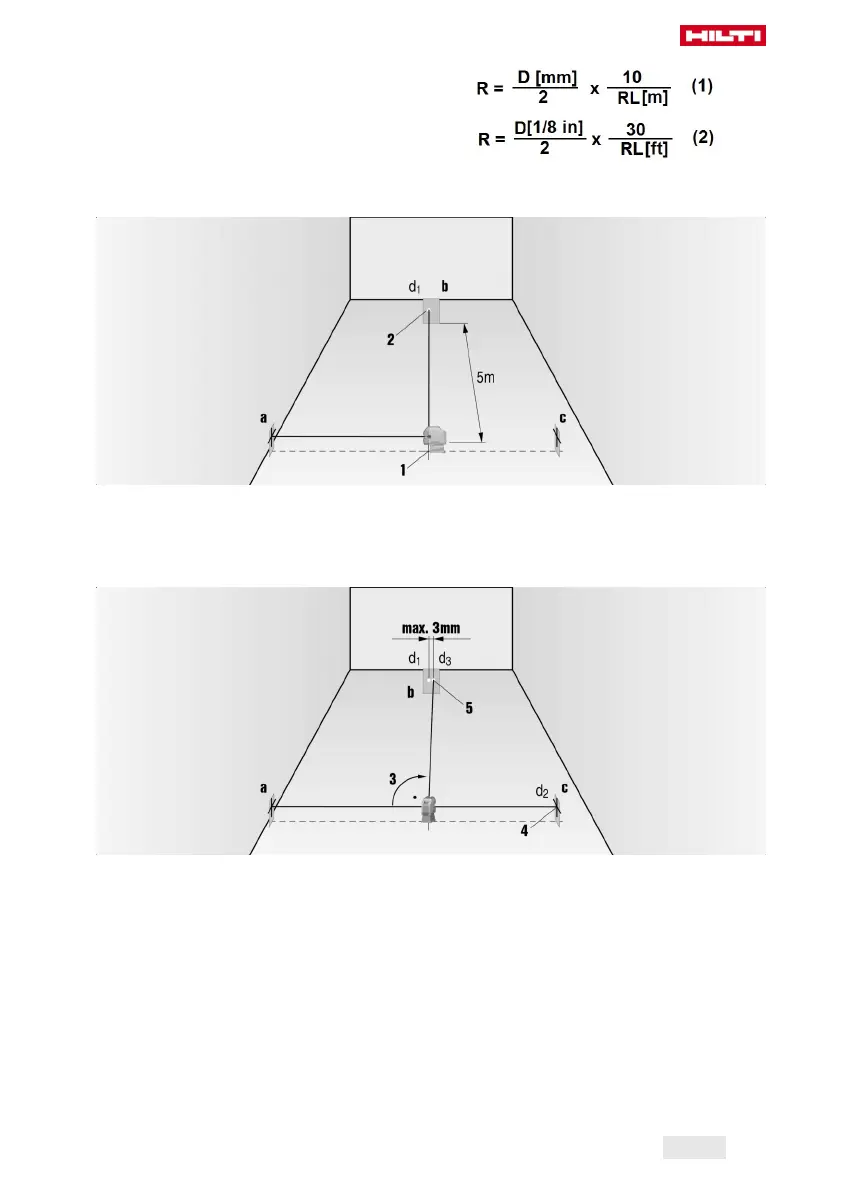

6.7.3 Provjera okomitosti (horizontalno)
1. Postavite laser s donjim ciljnim snopom na središte referentnog križića u središtu prostora s razmakom
od cca. 5 m (16 ft) prema zidovima. Vertikalna linija prve ciljne ploče (a) mora prolaziti točno kroz sredinu
vertikalne laserske linije.
2. Fiksirajte dodatnu ciljnu ploču (b) ili čvrsti papir na pola puta prema sredini desnog kutnog laserskog
snopa. Označite središte (d1) desnog kutnog snopa.
3. Okrenite laser gledano odozgo u smjeru kazaljke na satu za 90°. Donji ciljni snop mora ostati točno na
središtu referentnog križića (A), a središte lijevog kutnog snopa mora prolaziti točno kroz vertikalnu liniju
ciljne ploče (a).
4. Fiksirajte dodatnu ciljnu ploču (c) ili čvrsti papir na pola puta prema sredini desnog kutnog laserskog
snopa. Označite središte (d2) desnog kutnog snopa na ciljnoj ploči (c).
5. Zatim označite središte (d3) sjecišta laserskih linija na ciljnoj ploči (b).
▶ Za PM 20CG / PM 20CG A12: Horizontalna udaljenost između (d1) i (d3) smije iznositi najviše 3 mm
(1⁄8″) kod mjernog razmaka od 5 m (16 ft).
▶ Za PM 20CGE: Horizontalna udaljenost između (d1) i (d3) smije iznositi najviše 2 mm (1⁄12″) kod
mjernog razmaka od 5 m (16 ft).
