6.ﻗﻢﺑﺘﺤﺪﻳﺪﻧﻘﻄﺔﺗﻘﺎﻃﻊﺧﻄﻮﻁﺍﻟﻠﻴﺰﺭﻣُﺠﺪﺩﺍًﺑﻌﻼﻣﺔﺯﺍﺋﺪ)3(ﻋﻠﻰﺍﻟﺠﺪﺍﺭ)A(.
7.ﻗﻢﺑﻘﻴﺎﺱﺍﻟﺤﻴﺪDﺍﻟﻮﺍﻗﻊﺑﻴﻦﺍﻟﻌﻼﻣﺘﻴﻦ)1(ﻭ)3(ﻋﻠﻰﺍﻟﺠﺪﺍﺭ)A()RL=ﻃﻮﻝﺍﻟﻤﻜﺎﻥ(.
8.ﻗﻢﺑﺎﺣﺘﺴﺎﺏﺍﻟﻘﻴﻤﺔR.
◀
ﺑﺎﻟﻨﺴﺒﺔﻟـPM 20CG / PM 20CG A12:ﻳﻨﺒﻐﻲﺃﻥ
ﺗﻜﻮﻥﺍﻟﻘﻴﻤﺔRﺃﻗﻞﻣﻦ3ﻣﻢ)1⁄8ﺑﻮﺻﺔ(.
◀
ﺑﺎﻟﻨﺴﺒﺔﻟـPM 20CGE:ﻳﻨﺒﻐﻲﺃﻥﺗﻜﻮﻥﺍﻟﻘﻴﻤﺔR
ﺃﻗﻞﻣﻦ2ﻣﻢ)1⁄12ﺑﻮﺻﺔ(.
9.ﻓﻲﺣﺎﻟﺔﺗﺠﺎﻭﺯﺍﻟﻨﺘﻴﺠﺔﻟﻘﻴﻤﺔﺍﻟﺘﻔﺎﻭﺕ،ﺗﻮﺟﻪﺇﻟﻰﻣﺮﻛﺰ
ﺧﺪﻣﺔHilti.
6.7.3ﻣﺮﺍﺟﻌﺔﺍﻟﺘﻌﺎﻣﺪ)ﺃﻓﻘﻴﺎً(

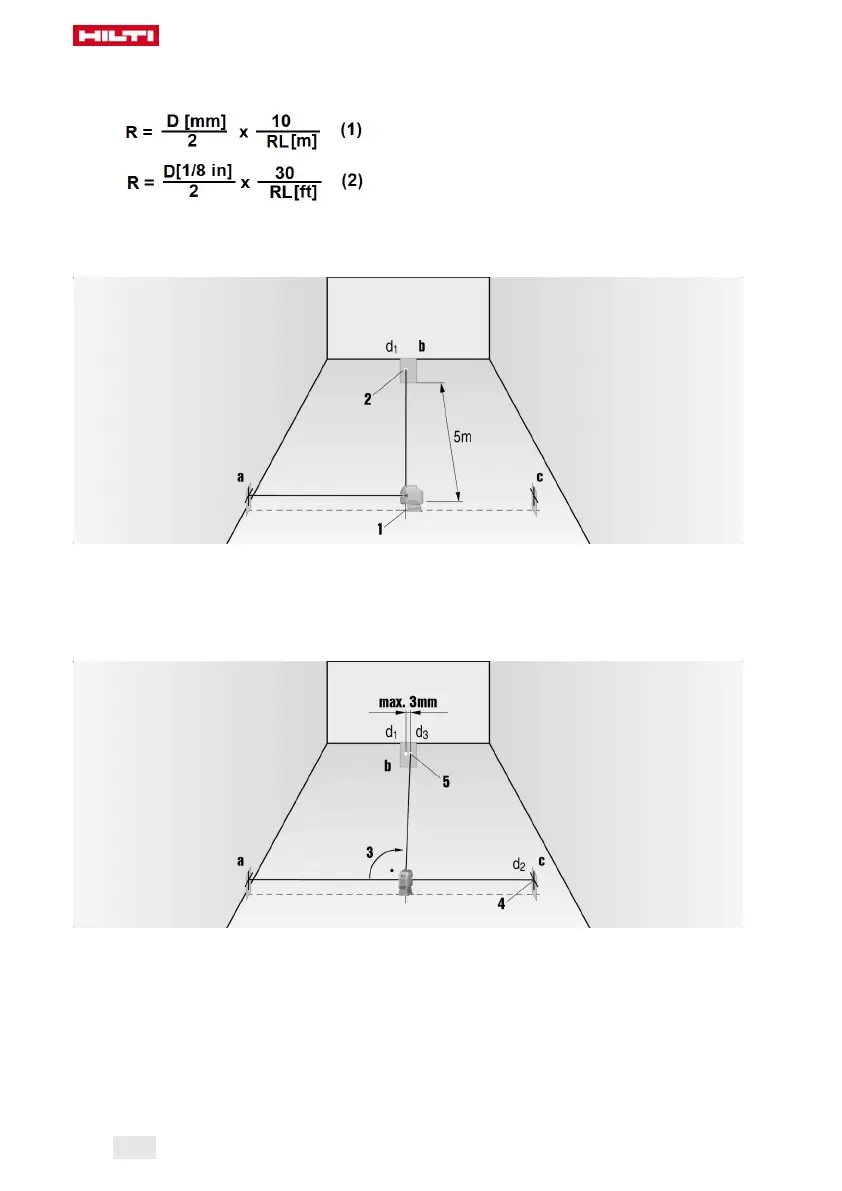

1.ﺿﻊﺟﻬﺎﺯﺍﻟﻠﻴﺰﺭﺑﺤﻴﺚﻳﻤﺮﺷﻌﺎﻉﺍﻟﺘﻌﺎﻣﺪﺍﻟﺴﻔﻠﻲﻋﻠﻰﻣﺮﻛﺰﺍﻟﺘﻘﺎﻃﻊﺍﻟﻤﺮﺟﻌﻲ)A(ﻓﻲﻭﺳﻂﺍﻟﻤﻜﺎﻥﻋﻠﻰ
ﻣﺴﺎﻓﺔﺣﻮﺍﻟﻲ5ﻡ)16ﻗﺪﻡ(ﻣﻦﺍﻟﺠﺪﺭﺍﻥ.ﻳﺠﺐﺃﻥﻳﻤﺮﺍﻟﺨﻂﺍﻟﺮﺃﺳﻲﻟﻠﻮﺣﺔﺍﻟﺘﺼﻮﻳﺐﺍﻷﻭﻟﻰ)a(ﺑﺎﻟﻀﺒﻂﻋﺒﺮ
ﻣﻨﺘﺼﻒﺧﻂﺍﻟﻠﻴﺰﺭﺍﻟﺮﺃﺳﻲ.
2.
ﻗﻢﺑﺘﺜﺒﻴﺖﻟﻮﺣﺔﺗﺼﻮﻳﺐﺃﺧﺮﻯ)b(ﺃﻭﻭﺭﻗﺔﻣﺘﻴﻨﺔﻓﻲﻣﻨﺘﺼﻒﺍﻟﻤﺴﺎﻓﺔﺇﻟﻰﺷﻌﺎﻉﺍﻟﻠﻴﺰﺭﺍﻟﻤﻮﺟّﻪﻳﻤﻴﻨًﺎ.ﻗﻢ
ﺑﺘﺤﺪﻳﺪﻧﻘﻄﺔﺍﻟﻤﻨﺘﺼﻒ)d1(ﻟﻠﺸﻌﺎﻉﺍﻟﻤﻮﺟّﻪﻳﻤﻴﻨًﺎ.
3.
ﺃﺩﺭﺟﻬﺎﺯﺍﻟﻠﻴﺰﺭ،ﻣﻊﺍﻟﻤﺮﺍﻗﺒﺔﻣﻦﺃﻋﻠﻰ،ﻓﻲﺍﺗﺠﺎﻩﺣﺮﻛﺔﻋﻘﺎﺭﺏﺍﻟﺴﺎﻋﺔﺑﺰﺍﻭﻳﺔ90°.ﻳﺠﺐﺃﻥﻳﻈﻞﺷﻌﺎﻉ
ﺍﻟﺘﻌﺎﻣﺪﺍﻟﺴﻔﻠﻲﻓﻲﻣﺮﻛﺰﺍﻟﺘﻘﺎﻃﻊﺍﻟﻤﺮﺟﻌﻲ)A(ﺑﻴﻨﻤﺎﻳﺠﺐﺃﻥﻳﻤﺮﻣﺮﻛﺰﺍﻟﺸﻌﺎﻉﺍﻟﻤﻮﺟّﻪﻳﺴﺎﺭًﺍﺑﺎﻟﻀﺒﻂﻋﺒﺮ
ﺍﻟﺨﻂﺍﻟﺮﺃﺳﻲﻟﻠﻮﺣﺔﺍﻟﺘﺼﻮﻳﺐ)a(.
4.
ﻗﻢﺑﺘﺜﺒﻴﺖﻟﻮﺣﺔﺗﺼﻮﻳﺐﺃﺧﺮﻯ)c(ﺃﻭﻭﺭﻗﺔﻣﺘﻴﻨﺔﻓﻲﻣﻨﺘﺼﻒﺍﻟﻤﺴﺎﻓﺔﺇﻟﻰﺷﻌﺎﻉﺍﻟﻠﻴﺰﺭﺍﻟﻤﻮﺟّﻪﻳﻤﻴﻨًﺎ.ﻗﻢ
ﺑﺘﺤﺪﻳﺪﻧﻘﻄﺔﺍﻟﻤﻨﺘﺼﻒ)d2(ﻟﻠﺸﻌﺎﻉﺍﻟﻤﻮﺟّﻪﻳﻤﻴﻨًﺎﻋﻠﻰﻟﻮﺣﺔﺍﻟﺘﺼﻮﻳﺐ)c(.
