*2328447*
2328447 Ελληνικά 537

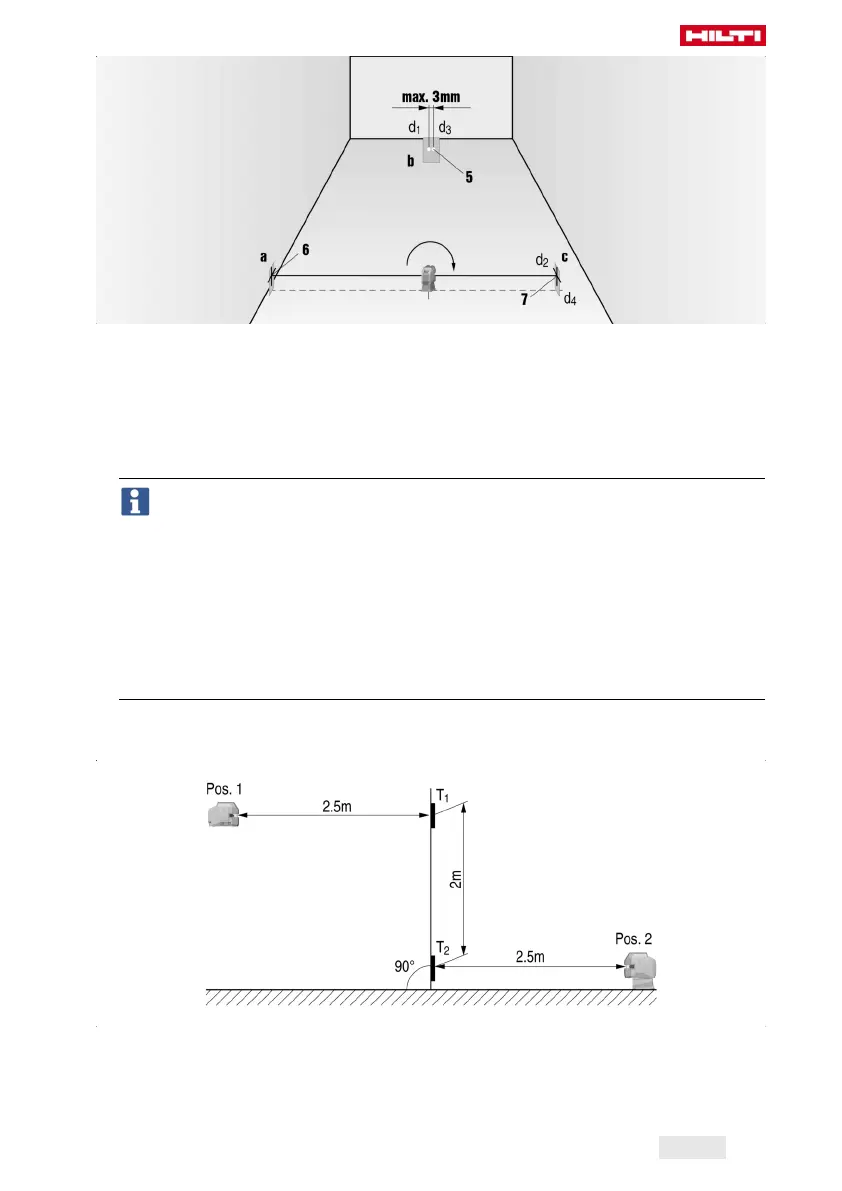

6. Περιστρέψτε το λέιζερ, κοιτώντας από πάνω, δεξιόστροφα κατά 180°. Η κάτω ακτίνα κάθετης
ευθυγράμμισης πρέπει να παραμείνει ακριβώς στο κέντρο του σταυρού αναφοράς (Α) και το κέντρο της
δεξιάς λοξής ακτίνας πρέπει να διέρχεται ακριβώς μέσα από την κάθετη γραμμή του στόχου (a).
7. Σημαδέψτε το κέντρο (d4) της αριστερής λοξής ακτίνας στον στόχο (c).
Για PM 20CG / PM 20CG A12: Η οριζόντια απόσταση μεταξύ (d2) και (d4) επιτρέπεται να ανέρχεται
το πολύ στα 3 mm (1⁄8″) σε απόσταση μέτρησης 5 m (16 ft).
Για PM 20CGE: Η οριζόντια απόσταση μεταξύ (d2) και (d4) επιτρέπεται να ανέρχεται το πολύ στα
2 mm (1⁄12″) σε απόσταση μέτρησης 5 m (16 ft).
Για PM 20CG / PM 20CG A12: Όταν η (d3) είναι δεξιά της (d1), επιτρέπεται το άθροισμα
των οριζόντιων αποστάσεων (d1)-(d3) και (d2)-(d4) να ανέρχεται το πολύ σε 3 mm (1⁄8″) σε μια
απόσταση μέτρησης 5 m (16 ft).
Για PM 20CGE: Όταν η (d3) είναι δεξιά της (d1), επιτρέπεται το άθροισμα των οριζόντιων
αποστάσεων (d1)-(d3) και (d2)-(d4) να ανέρχεται το πολύ σε 2 mm (1⁄12″) σε μια απόσταση
μέτρησης 5 m (16 ft).
Για PM 20CG / PM 20CG A12: Όταν η (d3) είναι αριστερά της (d1), επιτρέπεται η διαφορά
των οριζόντιων αποστάσεων (d1)-(d3) και (d2)-(d4) να ανέρχεται το πολύ σε 3 mm (1⁄8″) σε μια
απόσταση μέτρησης 5 m (16 ft).
Για PM 20CGE: Όταν η (d3) είναι αριστερά της (d1), επιτρέπεται η διαφορά των οριζόντιων
αποστάσεων (d1)-(d3) και (d2)-(d4) να ανέρχεται το πολύ σε 2 mm (1⁄12″) σε μια απόσταση
μέτρησης 5 m (16 ft).
8. Εάν το αποτέλεσμα βρίσκεται εκτός της ανοχής, απευθυνθείτε στο σέρβις της Hilti.
6.7.4 Έλεγχος ακρίβειας της κάθετης γραμμής
1. Τοποθετήστε το λέιζερ σε ύψος 2 m (θέση 1).
2. Θέστε σε λειτουργία το λέιζερ.
3. Τοποθετήστε τον πρώτο στόχο T
1
(κάθετα) σε απόσταση 2,5 m από το λέιζερ και στο ίδιο ύψος (2 m),
έτσι ώστε η κάθετη ακτίνα λέιζερ να πετυχαίνει τον στόχο και σημαδέψτε αυτή τη θέση.
