Hilti PM 20-CG User Manual

444 Srpski 2328447
*2328447*
8. Izračunajte vrednost R.
▶ Za PM 20CG / PM 20CG A12: Vrednost R treba
da bude manja od 3 mm (1⁄8″).
▶ Za PM 20CGE: Vrednost R treba da bude manja
od 2 mm (1⁄12″).
9. Ako je rezultat van tolerancije, obratite se Hilti ser-
visu.

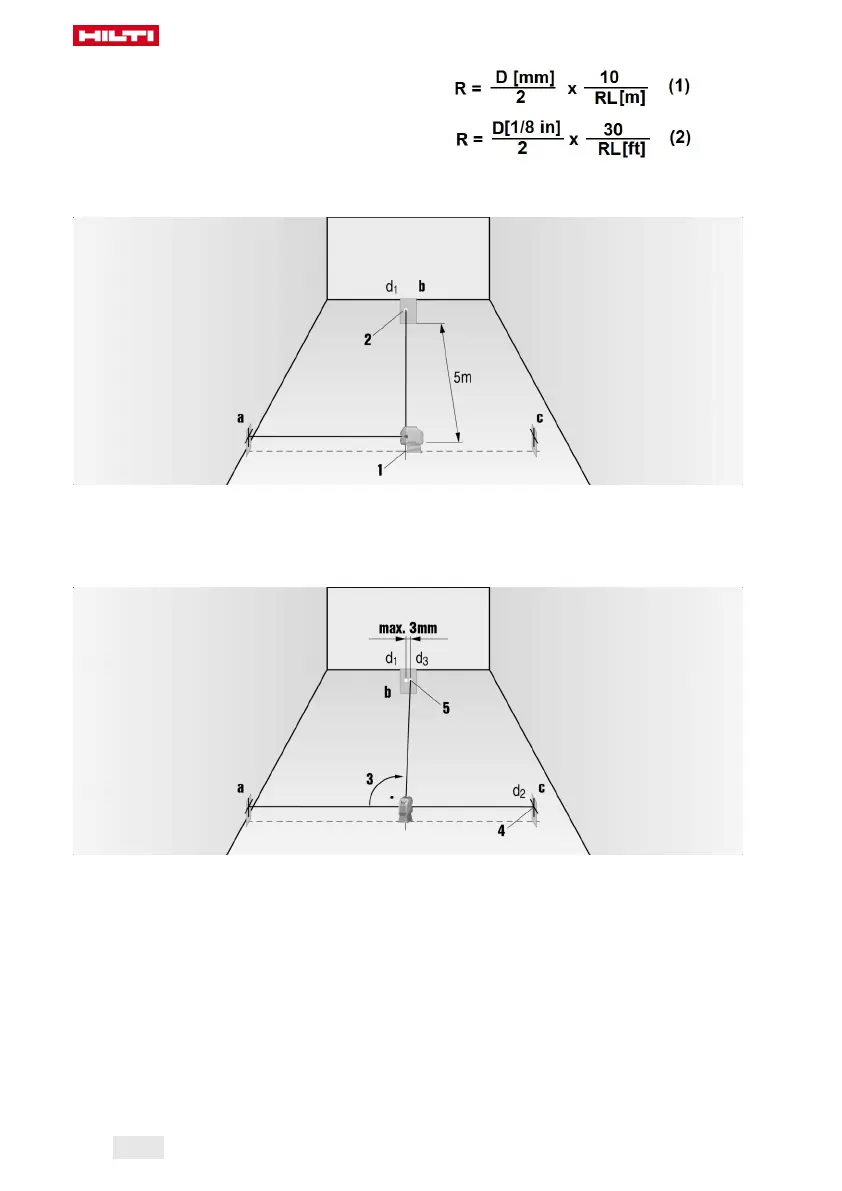

6.7.3 Provera pravougaonosti (horizontalna)
1. Postavite laser sa donjim vertikalnim zrakom na centar referentnog krsta (A) na sredinu prostorije na
odstojanju od zidova od oko 5 m (16 ft). Vertikalna linija prve ciljne ploče (a) mora da se prostire tačno
kroz sredinu vertikalne laserske linije.
2. Fiksirajte drugu ciljnu ploču (b) ili čvrst papir približno na sredini u odnosu na desni laserski snop pod
uglom. Označite srednju tačku (d1) desnog laserskog snopa pod uglom.
3. Okrenite laser, gledajući odozgo, u smeru kretanja kazaljke na satu za 90°. Donji vertikalni zrak mora da
ostane tačno na centru referentnog krsta (A), a centar levog zraka pod uglom mora da se prostire tačno
kroz vertikalnu liniju ciljne ploče (a).
4. Fiksirajte drugu ciljnu ploču (c) ili čvrst papir približno na sredini u odnosu na desni laserski snop pod
uglom. Označite srednju tačku (d2) desnog zraka pod uglom na ciljnoj ploči (c).
5. Označite srednju tačku (d3) tačke ukrštanja laserskih linija na ciljnoj ploči (b).
▶ Za PM 20CG / PM 20CG A12: Horizontalno odstojanje između (d1) i (d3) sme da iznosi maksimalno
3 mm (1⁄8″) pri odstojanju merenja od 5 m (16 ft).
▶ Za PM 20CGE: Horizontalno odstojanje između (d1) i (d3) sme da iznosi maksimalno 2 mm (1⁄12″)
pri odstojanju merenja od 5 m (16 ft).

Hilti PM 20-CG Specifications

General

Brand	Hilti
Model	PM 20-CG
Category	Laser Level
