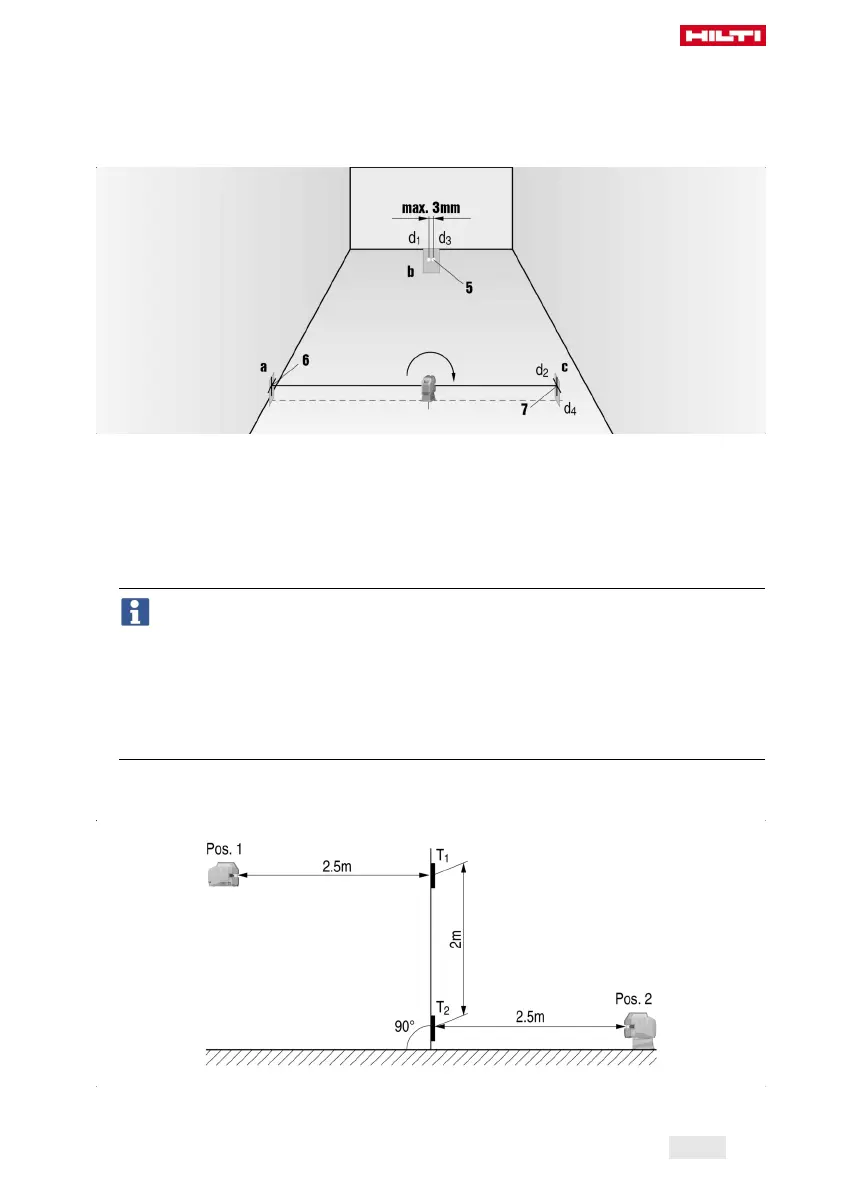

5. Contrassegnare quindi il punto centrale (d3) del punto di intersezione delle linee laser sulla targhetta
bersaglio (b).
▶ Per PM 20CG / PM 20CG A12: La distanza orizzontale tra (d1) e (d3) può essere al massimo di
3 mm (1⁄8″) su una distanza misurata di 5 m (16 ft).
▶ Per PM 20CGE: La distanza orizzontale tra (d1) e (d3) può essere al massimo di 2 mm (1⁄12″) su una
distanza misurata di 5 m (16 ft).
6. Ruotare il laser di 180° in senso orario, guardando dall'alto. Il raggio di messa a piombo inferiore deve
restare al centro della croce di riferimento (A) ed il centro del raggio angolare destro deve passare
esattamente attraverso la linea verticale della targhetta bersaglio (a).
7. Contrassegnare il punto centrale (d4) del raggio angolare sinistro sulla targhetta bersaglio (c).
▶ Per PM 20CG / PM 20CG A12: La distanza orizzontale tra (d2) e (d4) può essere al massimo di
3 mm (1⁄8″) su una distanza misurata di 5 m (16 ft).
▶ Per PM 20CGE: La distanza orizzontale tra (d2) e (d4) può essere al massimo di 2 mm (1⁄12″) su una
distanza misurata di 5 m (16 ft).
• Per PM 20CG / PM 20CG A12: Se (d3) è a destra di (d1), la somma delle distanze orizzontali
(d1)-(d3) e (d2)-(d4) non deve superare 3 mm (1⁄8″) a una distanza di misurazione di 5 m (16 ft).
Per PM 20CGE: Se (d3) è a destra di (d1), la somma delle distanze orizzontali (d1)-(d3) e
(d2)-(d4) non deve superare 2 mm (1⁄12″) a una distanza di misurazione di 5 m (16 ft).
• Per PM 20CG / PM 20CG A12: Se (d3) è a sinistra di (d1), la differenza delle distanze
orizzontali (d1)-(d3) e (d2)-(d4) non deve superare 3 mm (1⁄8″) a una distanza di misurazione di
5 m (16 ft).
Per PM 20CGE: Se (d3) è a sinistra di (d1), la differenza delle distanze orizzontali (d1)-(d3) e
(d2)-(d4) non deve superare 2 mm (1⁄12″) a una distanza di misurazione di 5 m (16 ft).
8. Se il risultato si trova al di fuori della tolleranza, rivolgersi al Centro Riparazioni Hilti.
6.7.4 Controllo della precisione della linea verticale
1. Posizionare il laser a un'altezza di 2 m (pos. 1).
