8 PANNELLO DI MANDATA P-AP56NAMS

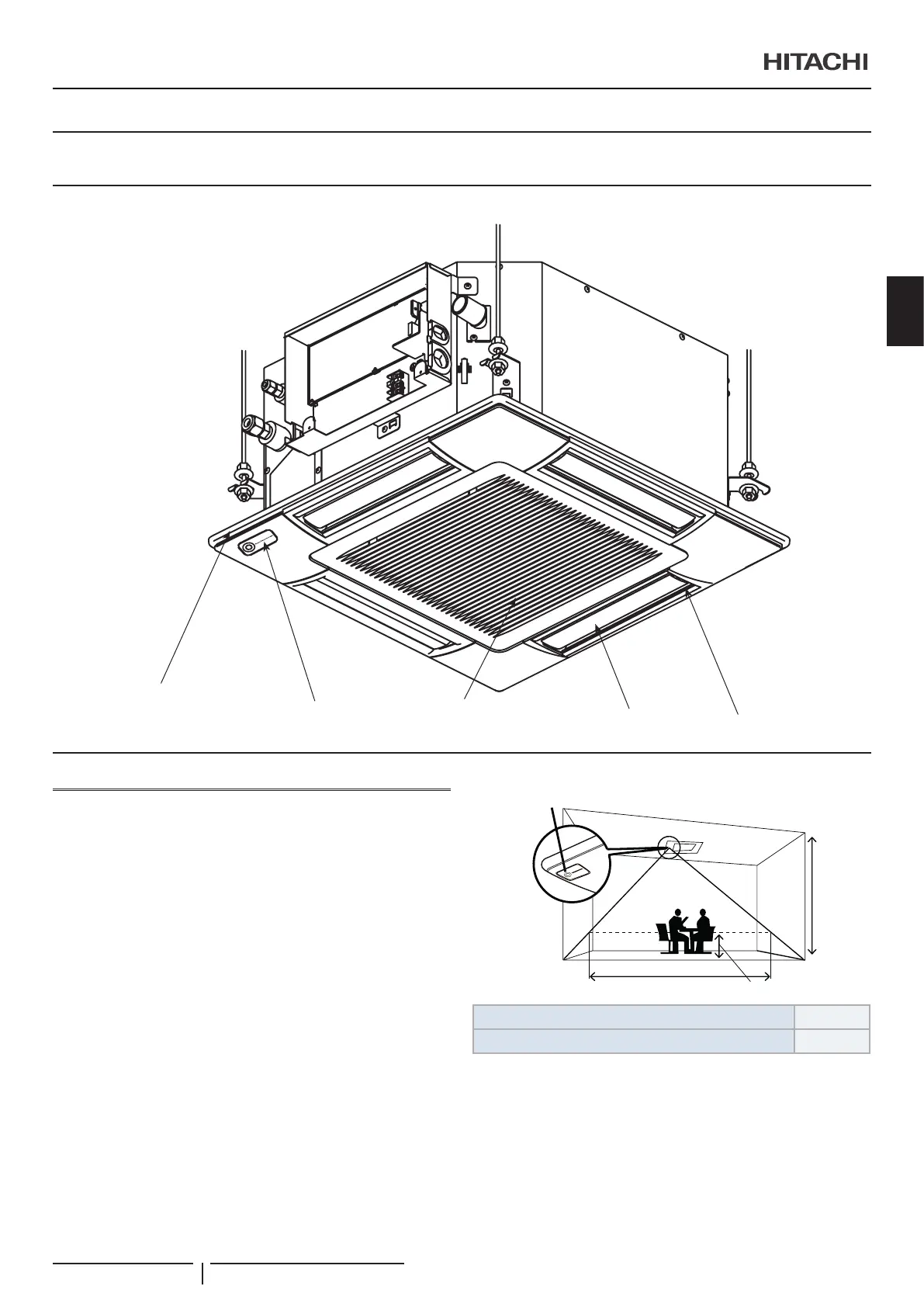

8.1 NOME DEI COMPONENTI
Griglia di ingresso
dell’aria
Sensore di
presenza
Deettore
Uscita dell'aria
Pannello di mandata
P-AP56NAMS
8.2 INSTALLAZIONE
8.2.1 Sensore di presenza
Il sensore di presenza rileva l'attività umana, misurando il
livello di variazione della luce infrarossa emessa dagli esseri
umani o dagli oggetti. Pertanto, l'errata rilevazione di presenza
o la mancata rilevazione possono vericarsi nelle seguenti
situazioni.
- Nessuna alternanza di temperatura o movimento della
fonte di calore nella zona di rilevamento.
- Ostruzione causata ad esempio da un vetro impermeabile
alla luce infrarossa nella zona di rilevamento.
- Movimento rapido della fonte di calore nella zona di
rilevamento.
- Presenza nelle stanza di un soggetto che si muove poco.
- Altezza del so󰀩tto pari ad almeno 2,7 metri.
- Il soggetto dà le spalle al sensore di presenza o
l'esposizione della pelle è bassa.
- Il sensore di presenza può non rilevare l'attività umana
nel limite dell'area di rilevamento.
L'area di rilevamento del sensore di presenza è quella mostrata
nella gura in basso, quando si applica il sensore di presenza
con pannello di mandata.
φa
h
Sensore di presenza
0,8 m dal pavimento
Altezza di installazione dell'unità interna: h (m) 2,7
Area di rilevamento del sensore di presenza: Ø a (m) Circa 5,0
Il funzionamento continua anche se non c'è nessuno nella stanza.
- Presenza di un oggetto che viene fatto ondeggiare
dal vento, come ad esempio una tenda o una pianta
frondosa, nella zona di rilevamento.
- Presenza di un animale o di un insetto che si muove
nella zona di rilevamento.
- Il usso dell'aria ritorna in direzione del kit del sensore di
presenza colpendo ostacoli come ad esempio sca󰀨ali,
armadietti, ecc.
