7 GAISA PANELIS P-AP56NAM

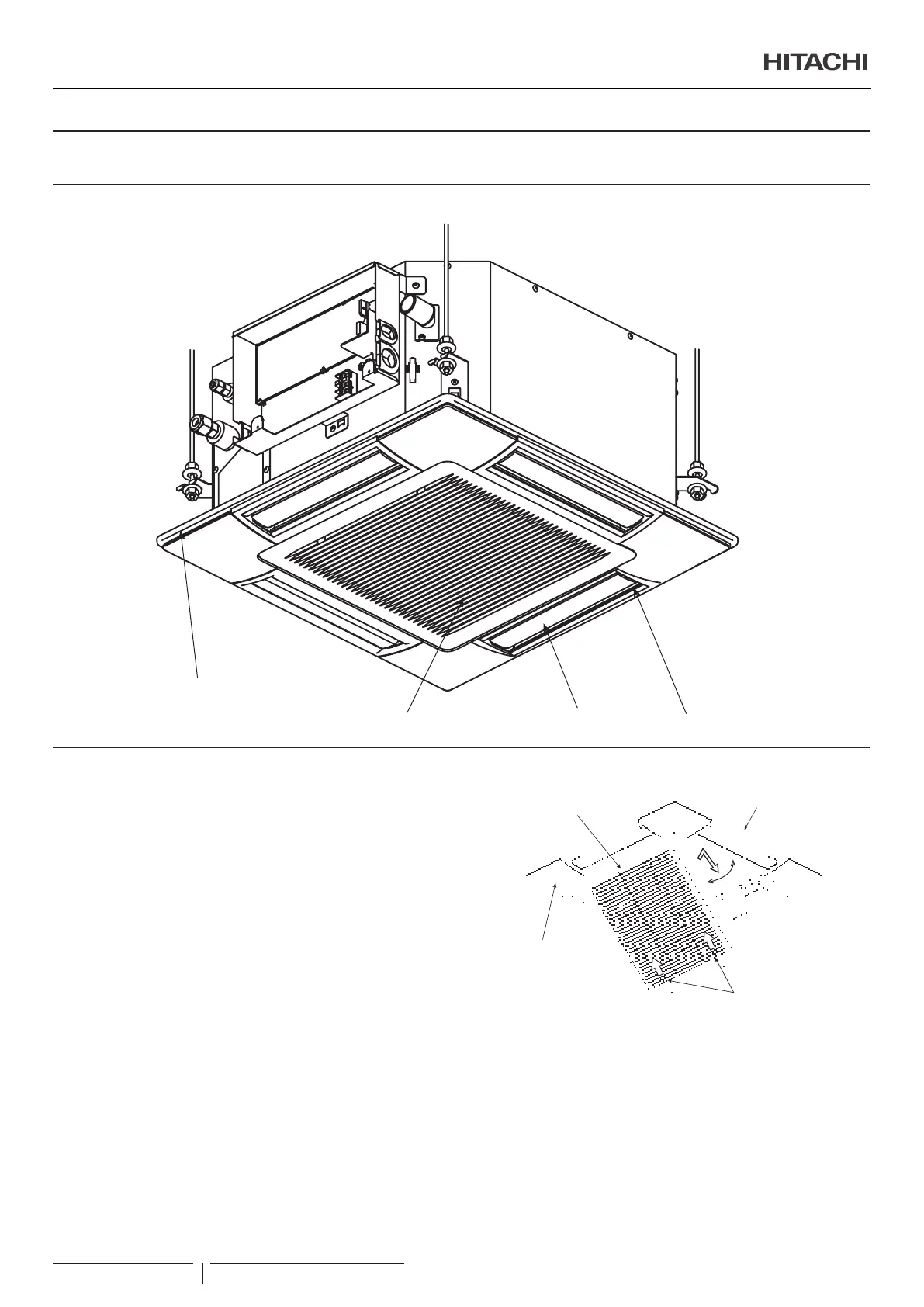

7.1 DAĻU NOSAUKUMS
Gaisa ieplūdes režģis
Plūsmvirzis
Gaisa izvads
Gaisa panelis
P-AP56NAM
7.2 UZSTĀDĪŠANA
! UZMANĪBU
Pievērsiet uzmanību, lai veiktu uzstādīšanas darbu augstā vietā,
izmantojotkāpnes,u.c.
? PIEZĪME
• Nepārvietojietplūsmvirzimanuāli.
• Plūsmviržamehānismstiekbojāts,topārvietojot.
• Turklātnepielietojietpārmērīguspēkugaisaizplūdesdaļai,lainovērstu
tāssabojāšanu.
1 Iekštelpu ierīces piekares augstumam skatiet āra ierīces
“Uzstādīšanas un ekspluatācijas rokasgrāmatu”.
2 Nepieskarieties plūsmvirzim uzstādīšanas laikā.
3 Noņemiet gaisa ieplūdes režģi no gaisa paneļa.
Stingri nospiežot abus roktura galus gaisa ieplūdes režģī
bultiņas virzienā, atveriet gaisa ieplūdes režģi, līdz leņķis ir
aptuveni 45° no gaisa paneļa virsmas. Pēc tam, kad gaisa
ieplūdes režģis ir pacelts, turiet to sagāztu un velciet gaisa
ieplūdes režģi uz priekšu.
(Noņemiet kvēldiega lenti (4 daļas), kas nostiprina gaisa ltru.)
45°
Gaisa ieplūdes režģis
Gaisa panelis
Stūra pārsegs
(4 daļas)
Rokturis
? PIEZĪME
Laigangaisaieplūdesrežģivaratvērtlīdz90°leņķimpretgaisapaneļa
virsmu,tonevarnoņemtnogaisapaneļa.
GAISA PANELIS P-AP56NAM
