7 PANOUL DE AER P-AP56NAM

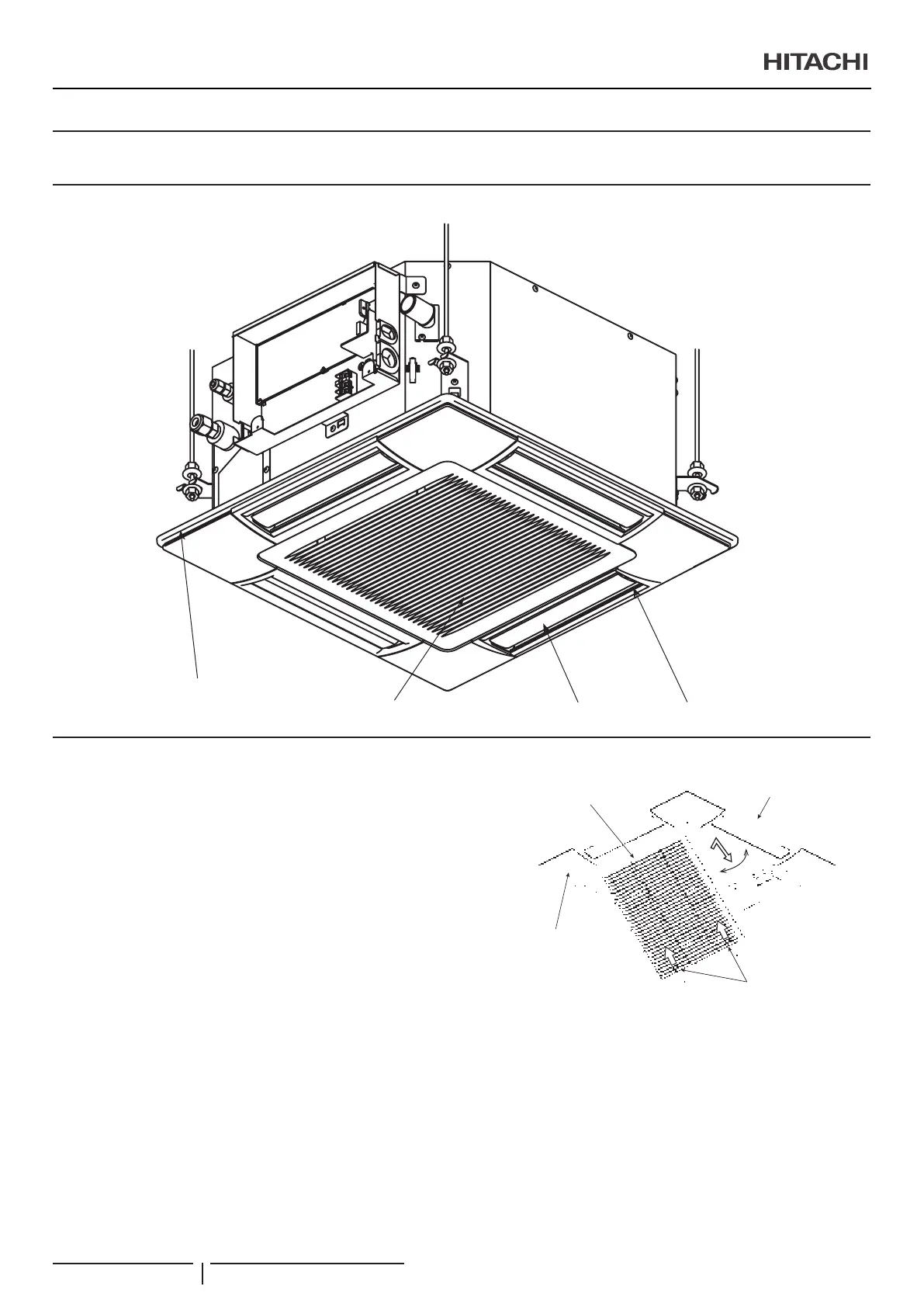

7.1 DENUMIREA COMPONENTELOR
Grilă de admisie a aerului Fante Ieșire aer
Panou de aer
P-AP56NAM
7.2 INSTALAREA
! PRECAUȚIE
Efectuațilucrăriledeinstalarelaloclaînălțimecuajutoruluneiscărisau
similar.
? NOTĂ
• Numișcațifantelecumâna.
• Dacăsemișcă,mecanismulfantelorsepoatedeteriora.
• Nuaplicațiforțăexcesivăasuprapărțiideevacuareaaeruluipentru
anusesparge.
1 Înălțimea de suspendare a unității interioare trebuie să se e
cea indicată în „Manualul de instalare și întreținere” al unității
interioare.
2 Nu atingeți fantele în timpul lucrărilor de instalare.
3 Separați grila de admisie a aerului de panoul de aer.
În timp ce împingeți ambele capete ale butoanelor de la
grilă de admisie a aerului în direcția săgeții, deschideți grila
de admisie a aerului până la un unghi de aproximativ 45°
față de suprafața panoului de aer. După ridicarea grilei de
admisie a aerului, mențineți-o înclinată și trageți-o spre față.
(Scoateți banda de lamente (4) care xează ltrul de aer.)
45°
Grilă de admisie
a aerului
Panou de aer
Capac de colț
(4 buc.)
Buton
? NOTĂ
Deșigriladeadmisieaaeruluipoatedeschisăpânălaununghide90°
față de suprafața panoului de aer, aceasta nu poate detașată de pe
panouldeaer.
PANOUL DE AER P-AP56NAM
PMML0570 rev.0 - 01/2021
412
