7 P-AP56NAM LEVEGŐPANEL

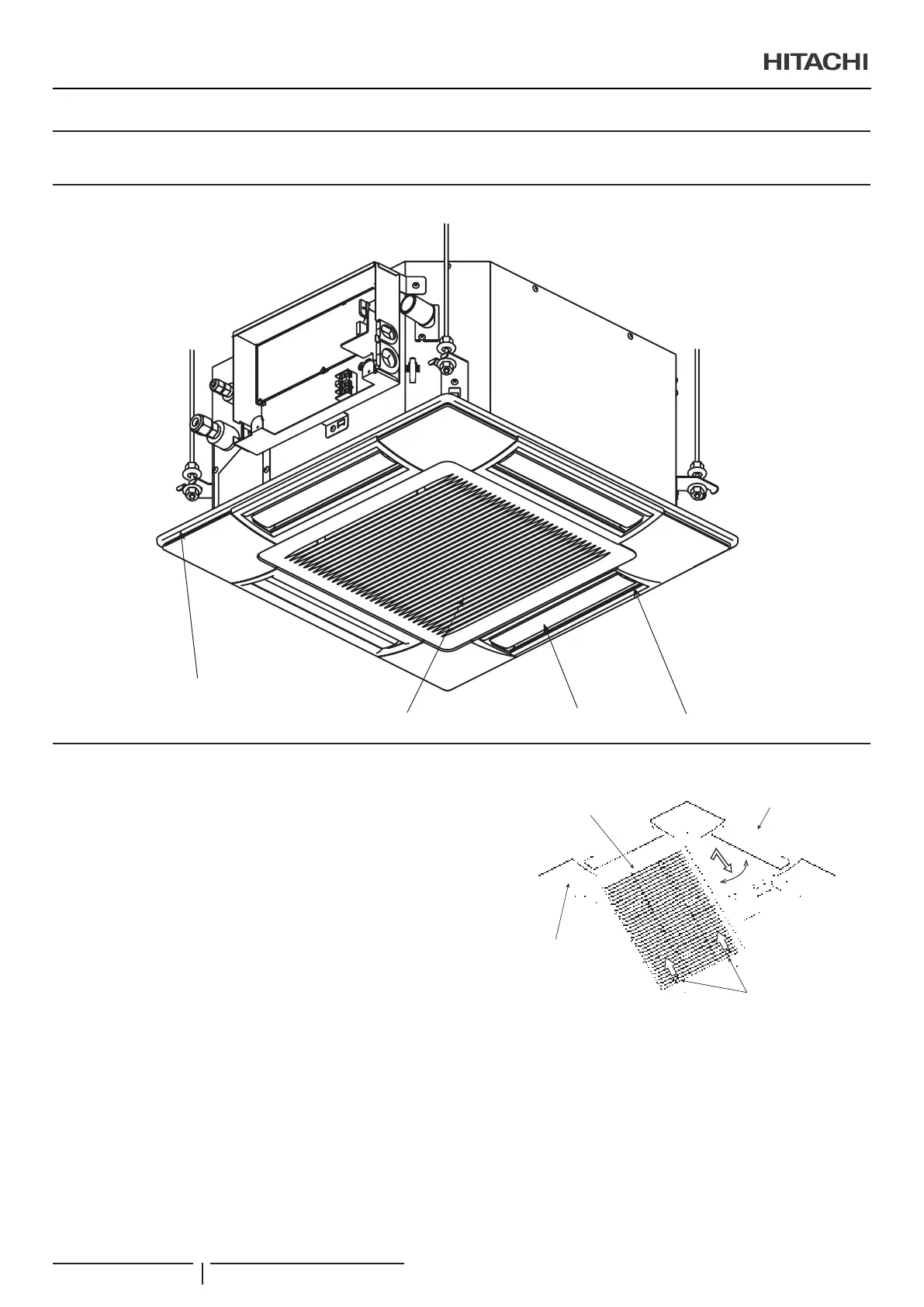

7.1 RÉSZEK NEVE
Levegőbemeneti rács
Terelőlap
Levegőkimenet
Levegőpanel
P-AP56NAM
7.2 TELEPÍTÉS
! FIGYELMEZETÉS
Amagasbanvégzetttelepítésimunkákhozhasznájonlétrátstb.
? MEGJEGYZÉS
• Aterelőlapotkézzelnemozgassa.
• Mozgatáshatásáraaterelőlapmechanizmusamegsérülhet.
• Továbbá a levegőkimenetre a repedés megelőzése érdekében ne
fejtsenkitúlnagyerőt.
1 A beltéri egység felfüggesztési magasságát lásd a beltéri
egység „Telepítési és Üzemeltetési útmutatójában”.
2 A telepítés során ne érjen a terelőlaphoz.
3 Távolítsa el a levegőbemeneti rácsot a levegőpanelről.
Miközben a levegőbemeneti rács fogantyúinak két végét a
nyíl irányába tolja, nyissa ki a levegőbemeneti rácsot, amíg
a levegőpanel felületétől mért szög kb. 45º nem lesz. A
levegőbemeneti rács ferdén történő megemelése után húzza
a levegőbemeneti rácsot előre.
(Távolítsa el a levegőszűrőt rögzítő ragasztószalagot (4 db).)
45°
Levegőbemeneti rács
Levegőpanel
Sarokfedél (4 rész)
Gomb
? MEGJEGYZÉS
Báralevegőbemenetirácsalevegőpaneltől90º-osszögigkinyitható,a
levegőpanelbőlnemleheteltávolítani.
P-AP56NAM LEVEGŐPANEL
