Hitachi P-AP56NAM - Στομιο Αερα P-Ap56 Nam

7 

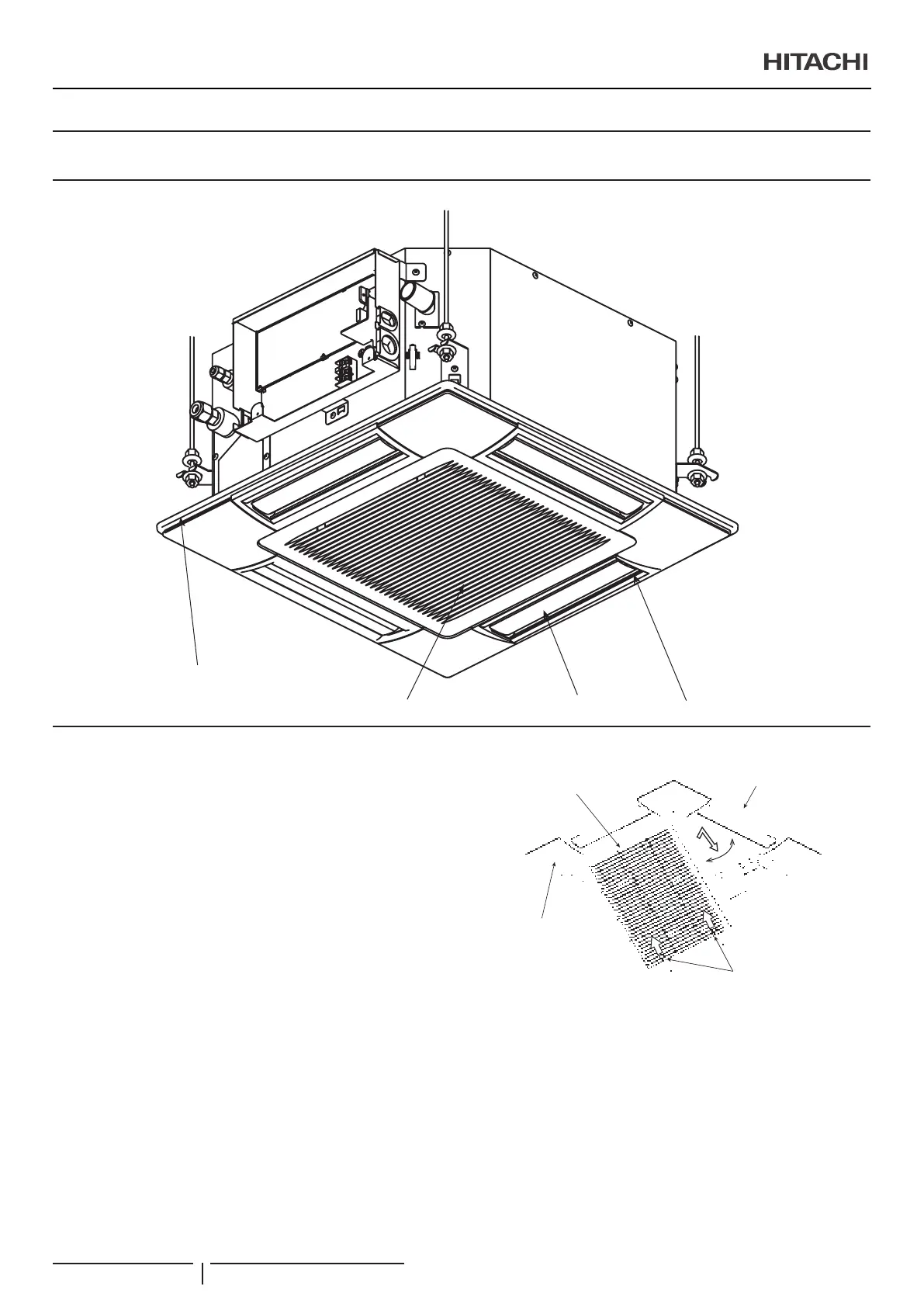

7.1 
Σχάρα εισόδου αέρα
Περσίδα
Έξοδος αέρα
Στόμιο αέρα
P-AP56NAM
7.2 
! 
Πρέπειναεκτελέσετεμεπροσοχήτηνεγκατάστασηότανπραγματοποιείται
ψηλάμεκάποιασκάλα,κλπ.
? 
• Μηνκινείτετιςπερσίδεςμετοχέρι.
• Ανμετακινηθούν, ο μηχανισμόςτηςπερσίδας ενδέχεται να υποστεί
βλάβη.
•
Επίσης,μηνεφαρμόζεταιυπερβολικήδύναμηστοτμήμαεξόδουαέρα
γιανααποφύγετετυχόνβλάβη.
1 Το ύψος ανάρτησης της εσωτερικής μονάδας πρέπει να
αναφέρεται στο «Εγχειρίδιο εγκατάστασης και συντήρησης»
της εσωτερικής μονάδας.
2 Μην αγγίζετε την περσίδα κατά τη διάρκεια της
εγκατάστασης.
3 Απομακρύνετε την σχάρα εισόδου αέρα από το στόμιο αέρα.
Ενώ πατάτε και τις δύο άκρες των κουμπιών στην σχάρα
εισόδου αέρα προς την κατεύθυνση του βέλους, ανοίξτε την
σχάρα εισόδου αέρα μέχρι τη γωνία των 45° περίπου από
την επιφάνεια του στομίου αέρα. Μόλις ανασηκώσετε το
φίλτρο αέρα κρατήστε το πλαγιαστό και τραβήξτε την σχάρα
εισόδου αέρα προς τα εμπρός.
(Απομακρύνετε την ταινία ενισχυμένη με ίνες (4 μέρη) που
στερεώνει το φίλτρο αέρα.)
45°
Σχάρα εισόδου
αέρα
Στόμιο αέρα
Καπάκι γωνίας
(4 τεμάχια)
Κουμπί
? 
Παρόλο που η σχάρα εισόδου αέρα μπορεί να ανοίξει 90° από την
επιφάνειατουστομίουαέρα,δενμπορείνααπομακρυνθείαπότοστόμιο
αέρα.
ΣΤΌΜΙΟ ΑΕΡΑ P-AP56NAM
PMML0570 rev.0 - 01/2021
220
