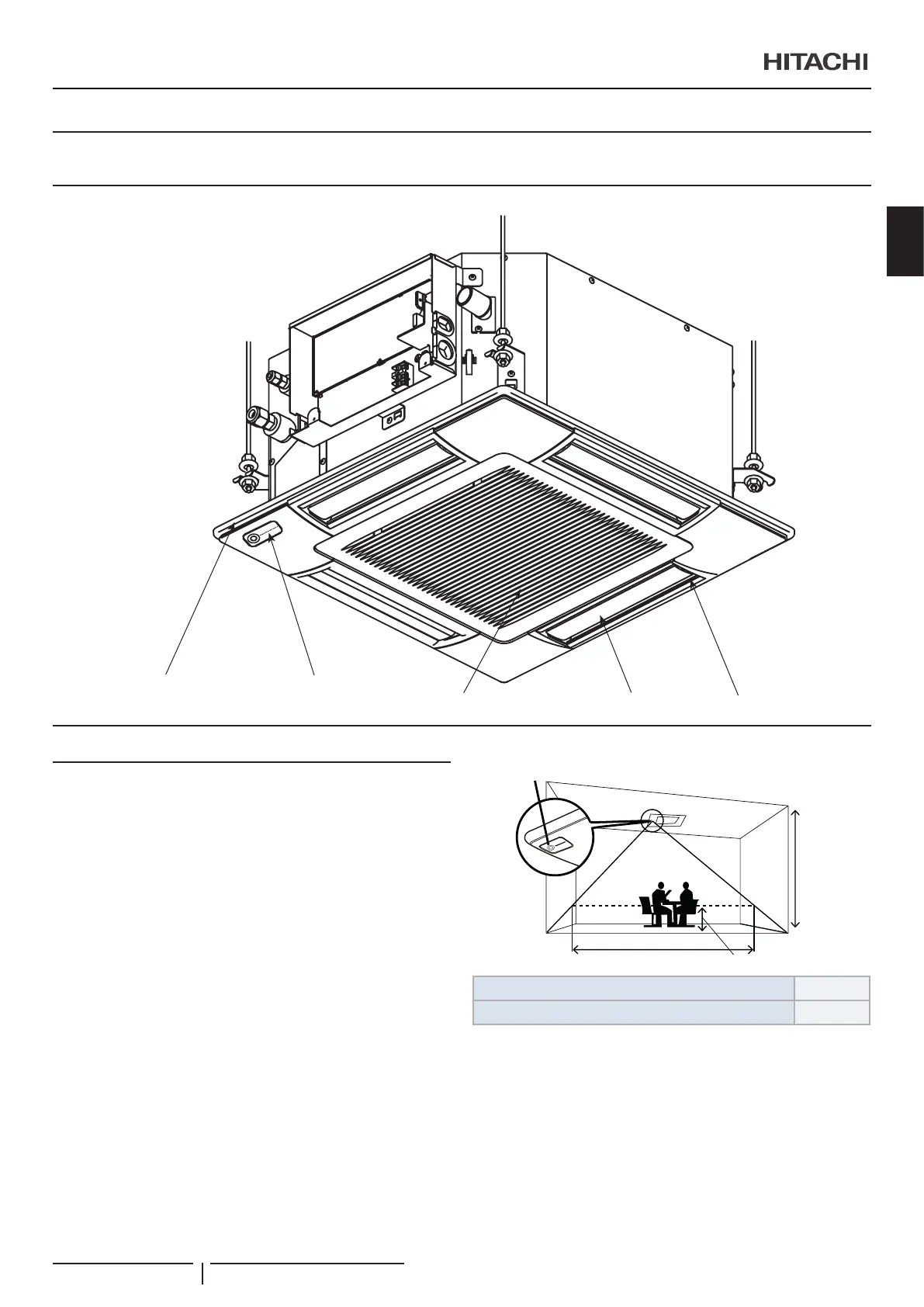

8 PANNEAU DE SOUFFLAGE P-AP56NAMS
8.1 NOMENCLATURE DES PIÈCES
Grille d'admission d'air
Détecteur de
présence
Volet d'air
Sortie d'air
Panneau de souage
P-AP56NAMS
8.2 INSTALLATION
8.2.1 Détecteur de présence
Le détecteur de présence détecte l'activité humaine en
mesurant le niveau de changement de lumière infrarouge émise
par les êtres humains ou les objets. Des erreurs de détection ou
des mouvements indétectables peuvent donc se produire dans
les situations suivantes :
- Quand il n'y a pas de changement de température ni
de mouvement de source de chaleur dans la zone de
détection ;
- En cas d'obstruction de verre imperméable à la lumière
infrarouge dans la zone de détection ;
- Quand la source de chaleur se déplace rapidement dans
la zone de détection ;
- Quand quelqu'un est dans une pièce avec un léger
mouvement ;
- Quand la hauteur du plafond est de 2,7 mètres ou plus ;
- Quand le dos de quelqu'un est contre le détecteur de
présence ou l'exposition de la peau est inférieure ;
- Le capteur de mouvement peut avoir certains problèmes
pour détecter les activités humaines à la limite de la zone
de détection.
La zone de détection du détecteur de présence est achée
dans la gure ci-dessous quand le détecteur de présence est
appliqué au panneau de souage :
φa
Détecteur de présence
0,8 m depuis la surface du sol
Hauteur d’installation de l’unité intérieure : h (m) 2,7
Zone de détection du détecteur de présence : Ø a (m)
Environ 5,0
Quand le fonctionnement est continu même s'il n'y a personne
dans la pièce ;
- Quand un objet comme un rideau ou une plante feuillue
ondule avec le vent dans la zone de détection ;
- En cas d'animal ou d'insecte en mouvement dans la
zone de détection ;
- En cas de débit d'air retournant sur le kit de détecteur
de présence en frappant des obstacles comme des
étagères, des casiers ;
- En cas de lumières directes comme la lumière du soleil ou
un phare de l'extérieur entre dans la zone de détection ;
PANNEAU DE SOUFFLAGE P-AP56NAMS
PMML0570 rev.0 - 01/2021
81
FR
