Zoneschema opstellen
19
3.1. Verschillen tussen de afzonderlijke
toesteltypen
HCE 80 HCE 80R HCC 80 HCC 80R
Antenne
Extern Extern Intern Intern
Pomp-
relais
230 VAC
intern
230 VAC
intern
230 VAC
intern
230 VAC
intern
Analoge
uitgang
Aanwezig Niet
aanwezig
Aanwezig Niet
aanwezig
Ketel-
sturing
draadloos
Extern
met
HC60NG/
R6660D
Extern met
HC60NG/
R6660D
Extern met
HC60NG/
R6660D
Extern met
HC60NG/
R6660D
Ketelrelais
Niet
aanwezig
42 V AC/DC Niet
aanwezig
42 V AC/DC
Het pomprelais 230 VAC is niet potentiaalvrij.
3.2. Functieoverzicht
• 5 regelbare temperatuurzones, uit te breiden tot 8
• Per zone maximaal 3 thermische motoren aan te sluiten
• Spanningloos open en spanningloos gesloten thermische
motoren te gebruiken
• Geïntegreerd pomprelais
• Ketelsturing
– analoog (uitsluitend HCE 80/HCC 80)
– geïntegreerd relais met potentiaalvrij contact
42 V AC/DC (uitsluitend bij HCE 80R, HCC 80R)
– draadloos met relais HC60NG/R6660D
• Zoneregelaar omschakelbaar op verwarmen/koelen
• 1 antenne voor 3 regelaars te gebruiken
• Interne of externe antenne te gebruiken
• Snelle montage door schroefloze klemmen van de
thermische motoren
• Intelligente besturing door Fuzzy Logic
• Eenvoudige diagnose van de signaaloverdracht
• Aanduiding van de bedrijfstoestand met LED's
4. Zoneschema opstellen
In een gebouw kunnen ruimtes (zones) met verschillend
ingestelde ruimtetemperaturen worden geregeld. Afhankelijk
van de ingestelde temperatuur worden de thermische
motoren van de toegewezen zone (ruimte) aangestuurd.
Per zoneregelaar kunnen maximaal
5 temperatuurzones worden gedefinieerd. Met de
uitbreidingsmodule HCS 80 kan dit aantal
worden verhoogd tot 8.
Per zone kunnen maximaal 3 thermische
motoren worden aangesloten.
Temperatuurzones
(maximaal)
Thermische
motoren
(maximaal)
Aantal
zoneregelaars
8 24 1
16 48 2
24 72 3
Tabel 1: Overzicht temperatuurzones/zoneregelaars
4.1. Temperatuurzones vastleggen
► Bepaal het aantal zones en de ruimtes die daarbij horen.
► Wijs aan elke zone de betreffende temperatuurvoelers,
b.v. HCW 82, CM67z, en de benodigde thermische
motoren toe.
► Markeer de temperatuurvoelers en motoren
voor de betreffende zone (zie uitklappagina Fig. 4,
Z1...Z8).

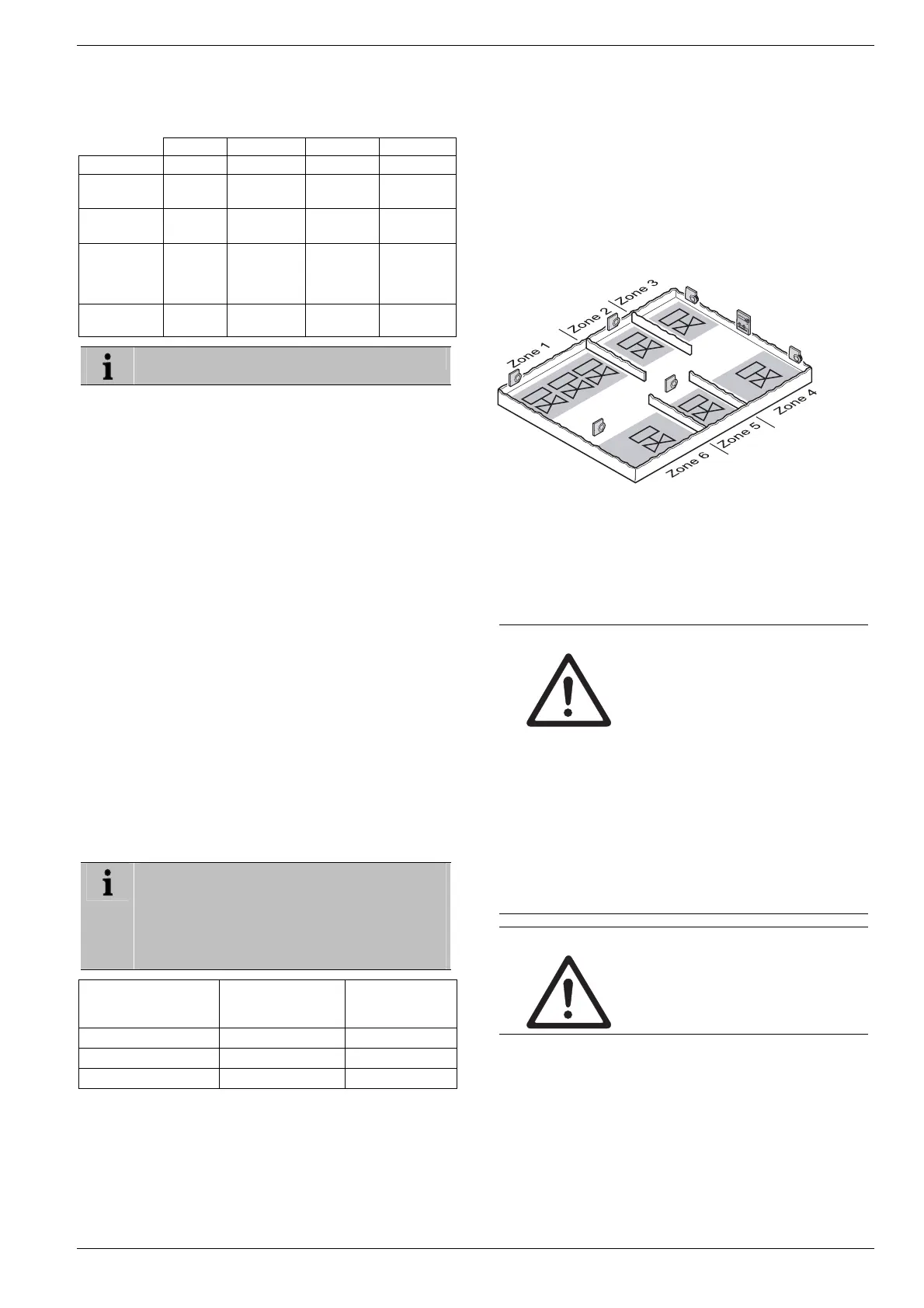

4.1.1. Voorbeeld van een zone-indeling
living room
dining room
kitchen
hall
bedroom
bathroom
toilet
Uitleg bij dit voorbeeld:
• De woning is verdeeld in 6 temperatuurzones. Voor deze
indeling is uitbreidingsmodule HCS 80 nodig.
• De zoneregelaar stuurt 8 thermische motoren aan.
5. Montage
WAARSCHUWING
Voorkom interferentie van
de RF communicatie!
Neem de volgende punten
in acht:
► Let bij de keuze van de
montagelocatie op een afstand
van minimaal 1 m tot draadloze
apparatuur zoals radiografische
(RF) koptelefoons, DECT-
telefoons etc
► Zorg voor een voldoende afstand
tot metalen voorwerpen.
► Kies een andere montagelocatie,
wanneer storingen in de
gegevensoverdracht blijven
optreden.
WAARSCHUWING
Beschadiging van de
zoneregelaar!
Kortsluiting door vocht.
► Monteer het toestel op een tegen
vocht beschermde locatie.
De zoneregelaar is bedoeld voor montage in de verdeelkast.
Wanneer daar niet voldoende ruimte is, kies dan de locatie
zo, dat de zoneregelaar zonder signaalstoringen draadloos
kan communiceren met de temperatuurvoelers en
beschermd is tegen vocht.
De zoneregelaar kan op 2 manieren worden bevestigd:
• wandmontage
• montage op een DIN-rail
