Appendix
29

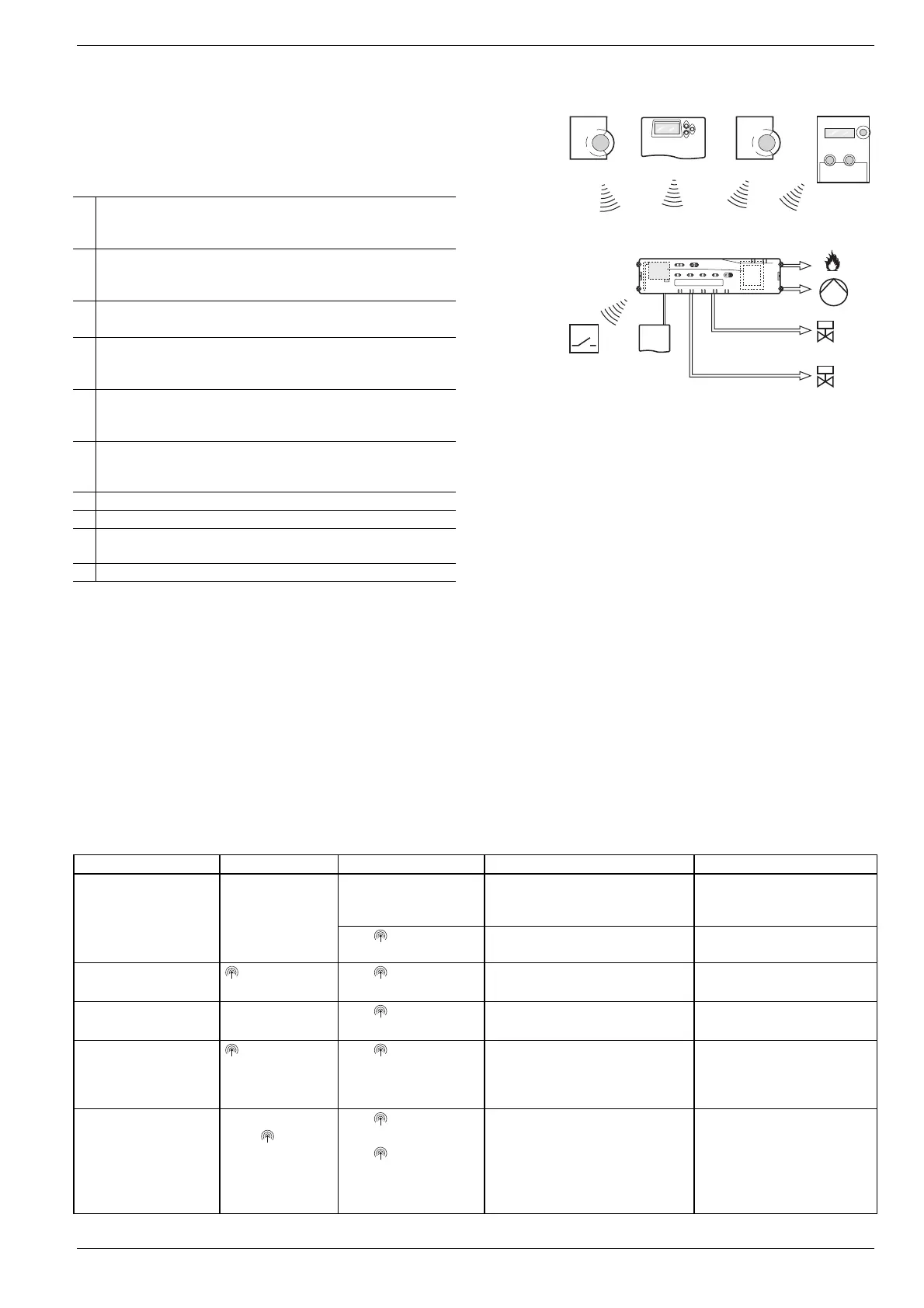

13.7. Verkorte gebruiksaanwijzing
► Bepaal welke verwarmingscircuits* door de zoneregelaar
moeten worden geregeld.
Zie paragraaf "Zoneschema opstellen", pagina 19.
► Monteer de benodigde componenten.
A Temperatuurvoeler met instelknop HCW 82
regelt met een instelknop de ingestelde temperatuur per
temperatuurzone
B Bedieningseenheid CM67z
regelt met instelbare tijdprogramma's de
ruimtetemperatuur
C Temperatuurvoeler HCF 82
geeft de ruimtetemperatuur door aan de zoneregelaar
D Hometronic Manager HCM 200D
centraal bedieningstoestel van het
woningautomatiseringssysteem
E Zoneregelaar HCE 80/HCC 80/HCE 80R/HCC 80R
stuurt thermische motoren aan; communiceert met
afstandsregelaars en temperatuurvoelers
F Ketelsturing,
analoge uitgang (uitsluitend HCE 80/HCC 80) of
relaisuitgang (uitsluitend HCE 80R/HCC 80R)
G Geïntegreerd pomprelais
H Thermische motoren
I Antenne extern HCE 80/HCE 80R
Antenne intern HCC 80/HCC 80R
J Ketelrelais HC60NG/R6660D
Zie paragraaf "Montage", pagina 19.
► Stel de zoneregelaar in op de betreffende thermische motoren
(spanningsloos open of spanningsloos gesloten), bekabel de
aansluitingen en verbind de componenten met elkaar.
Zie paragraaf "Installatie en configuratie", pagina 20.
► Wijs de temperatuurvoelers, afstandsregelaars en andere
verwarmingscomponenten aan de temperatuurzones toe (Teach-in).
Wanneer u tijdprogramma's gebruikt:
► Wijs zonodig zonenamen toe in de Hometronic Manager.
► Wijs zonodig de temperatuurzones toe aan een tijdprogramma van de
CM67z.
Zie paragraaf "Inbedrijfstelling", pagina 22.
13.7.1. Navigatie- en functieoverzicht
Functie Knop indrukken Status-LED Zone-LED Modus verlaten
Brandt continu groen = kraan
open
LED uit = kraan gesloten
Normaal bedrijf-
modus
–
LED
knippert geel
Toestel (b.v. HCW 82)
toewijzen
Teach-in-modus
> 2 sec.
LED
brandt
continu geel
Knippert 4 min. na laatste handeling
Toegewezen
toestellen wissen
Mode > 4 sec. in
Teach-in-modus
LED
brandt
continu geel
Zone-LED dooft 4 min. na laatste handeling
Weergave-modus
< 2 sec.
ingedrukt houden
LED
knippert geel
Rood = huidige kamerwaarde
Groen = tijdprogramma
Geel = huidige kamerwaarde/
tijdprogramma
• Automatisch na 60 sec.
of
• Andere knop indrukken
Koelmodus
Mode > 4 sec.
Knop
indrukken om de
koelmodus te
activeren/
deactiveren
LED groen =
koelmodus actief
LED
rood =
koelmodus niet actief
Rood = koelen actief en
koelcontact open (kl. 3 en 4)
Groen = koelen actief en
koelcontact gesloten
(kl. 3 en 4)
• Automatisch na 60 sec.
of
• Knop Mode indrukken
(E)
(F)
(G)
(H)
(D)
(C)(A)
(B)
(I)
(I)
(J)
