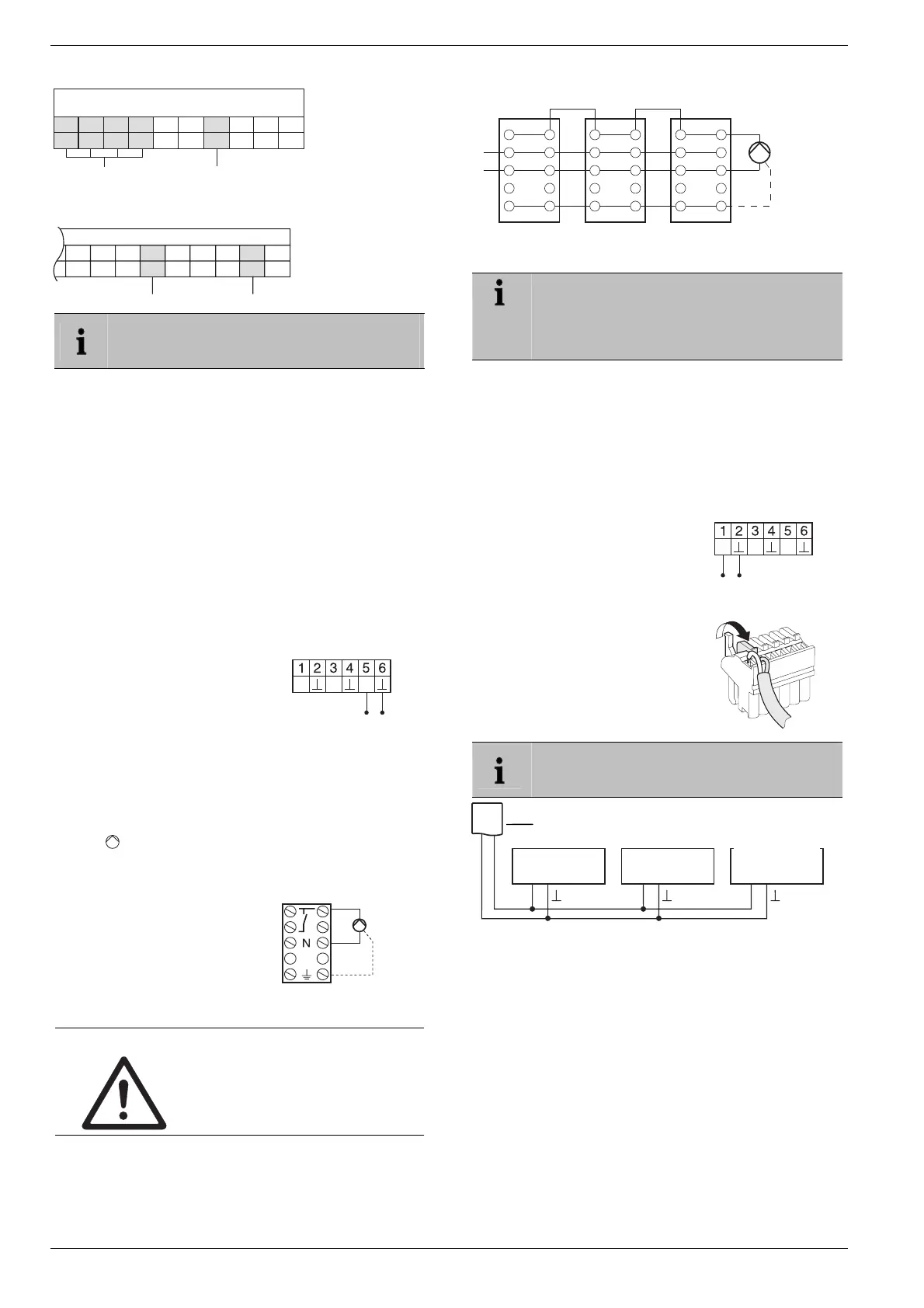

Inbedrijfstelling

22
Massa-ingang
78910456123
TW
TW-ingang
Laagspanningszijde
MCR 40

Bij regelaar ZG 252 N liggen TW- en massa-ingang op de
volgende klemmen:

456 10
TW
ZG 252 N
Massa-ingang
789 1112
TW-ingang


Bij regelaar MCR 200 zijn de klemmen, waarop
de TW- en massa-ingangen liggen, afhankelijk
van de uitvoering.

6.3.2.  Ketelsturing tot stand brengen via
draadloze verbinding (met
HC60NG/R6660D)

Afhankelijk van de stand van de zoneventielen wordt het
relais in- en uitgeschakeld.

6.3.3.  Ketelsturing tot stand brengen met
geïntegreerd relais 42 VAC,
potentiaalvrij contact (uitsluitend
HCE 80R/ HCC 80R)
Afhankelijk van de stand van de zoneventielen wordt het
relais in- en uitgeschakeld.
►  Strip de aansluitingen over 5,5 mm
(zie uitklappagina Fig. 5).

►  Sluit de ketelsturing conform
onderstaande afbeelding aan
(zie uitklappagina Fig. 4 (9)):


TW
H/C
B+


6.4. Pomp
6.4.1. Pompaansturing
Zodra een zone actief is, wordt de pomp met tijdvertraging
ingeschakeld. Zodra alle kranen zijn gesloten, schakelt de
pomp uit.
De LED
 (zie uitklappagina Fig. 3 (6)) brandt continu
groen, wanneer de pomp loopt.

6.4.2.  Pomp aansluiten (230 VAC)
►  Strip de aansluitingen over
7 mm (zie uitklappagina
Fig. 7).
►  Sluit de pomp conform
onderstaande afbeelding aan
(zie uitklappagina Fig. 4 (12)):
Pomp
L
PE


WAARSCHUWING

Beschadiging van de
zoneregelaar!
Kortsluiting bij onjuiste installatie.
►  Sluit alle regelaars aan op
dezelfde fase.


Regelaar 1
L
N
PE
PE
N
Pomp
Regelaar 2 Regelaar 3


6.4.3.  Externe antenne installeren


Er kunnen maximaal drie zoneregelaars op een
antenne worden aangesloten. Verzekert u er bij
de keuze van de montagelocatie van, dat de
werking van de antenne hierdoor niet negatief
wordt beïnvloed.

►  Installeer de externe antenne uitsluitend buiten metalen
behuizingen (b.v. schakelkasten).
►  Monteer de antenne op een geschikte plaats in de buurt
van de zoneregelaar. Let er daarbij op, dat er een goede
RF communicatie met de temperatuurvoeler tot stand is
gebracht.
►  Strip de aansluitingen over 5,5 mm
(zie uitklappagina Fig. 5).

►  Sluit de antenne conform
onderstaande afbeelding aan
(zie uitklappagina Fig. 4 (9)):
afscherming op 2
tweede ader op 1
B+ H/C
TW

►  Sluit de klemmen.



Bij gelijktijdig gebruik van meerdere
zoneregelaars mag slechts op één regelaar een
antenne zijn aangesloten (intern of extern).

Regler 1 Regler 2 Regler 3
B+ B+ B+


6.4.4.  Behuizing van de zoneregelaar
sluiten
►  Plaats het deksel van de behuizing (zie uitklappagina).
►  Laat de kliksluitingen links en rechts vastklikken.
►  Draai de schroef aan de bovenzijde vast.

7. Inbedrijfstelling
Bij het inbedrijfstellen worden afstandsregelaars aan de
temperatuurzones van de zoneregelaar toegewezen (en
zonodig de tijdprogramma's van de draadloze
bedieningseenheid CM67z). Op de Hometronic Manager
wordt voor elke temperatuurzone een zonenaam
vastgelegd.

ntenne
Regelaar 1
Regelaar 2
Regelaar 3
