24
Montage-Anschluss-Anleitung IK3 Auswerteeinheit BUS-2
Wichtige Info!
externe SpannungsquelleTüröffner grundsätzlich über eine versorgen!
(z. B. U_ext. von der Zentrale oder eine andere externe Quelle mit 12 V DC oder 12 V AC).
9.6 Türöffner für ZK-Funktion
Mit einem Türöffner an der Schlossfalle kann eine realisiert werden.
Arbeitsstromtüröffner. Ruhestromtüröffner, Impulstüröffner.
Die ZK-Funktion ist im Zustand "unscharf" aktiv. Über die Programmierung ist es möglich, die
Türfreigabe automatisch beim Unscharfschalten zu erteilen.
Über die Zentralenprogrammierung können PIN-Codes und/oder Schlüssel (Datenträger) für eine
Türfreigabe berechtigt werden.
Bei Berechtigung erfolgt eine .
Zusätzlich kann die Tür über einen freigegeben werden. Diese Funktion entspricht einem übli-
chen Türöffner. Alternativ zum Taster kann die Türfreigabe mit einem Innenleser erfolgen.
Ist die Türaufbrucherkennung aktiviert, so darf die Tür von innen nur über den Eingang ZK-Freigabe
Taster freigegeben werden. Anderenfalls erfolgt ein Einbruch-Alarm.
die Schnappfalle ist . Bei Ausfall der Spannungs-
versorgung ist die Tür verriegelt.
die Schnappfalle ist . Bei Ausfall der Spannungs-
versorgung ist die Tür entriegelt.
Der Impulstüröffner besitzt 2 stabile Stellungen: "AUF" und "ZU".
Er wird jeweils durch Momentkontaktgabe (Impulssignal) angesteuert. Der jeweilige Ausgang ist bei
Ansteuerung für ca. 1 Sek. aktiviert.
(TÖ-RMK)
Wenn der verwendete Türöffner mit einem Rückmeldekontakt ausgestattet ist, kann dieser zur
Überwachung verwendet werden. Der Rückmeldekontakt reagiert zwangsläufig auf die Türstellung
"Auf" oder "Zu". Der Kontakt ist geschlossen, wenn die Tür geschlossen ist.
Bei der Zentralenprogrammierung ist entsprechend des verwendeten Türöffners auf "Ruhestrom-,
Arbeitsstrom- oder Impulstüröffner" zu programmieren.
Der Eingang für den Rückmeldekontakt (ST3) kann durch die Zentralenprogrammierung einer Rie-
gelschaltgruppe zugeordnet werden. Eine Riegelschaltgruppe wirkt nur auf die Zwangsläufigkeit.
ZK-Funktion
zeitgesteuerte Türfreigabe
Taster
- Arbeitsstrom- / Ruhestromtüröffner
unter Spannung entriegelt
unter Spannung verriegelt
- Impulstüröffner
- Rückmeldekontakt
- Programmierung

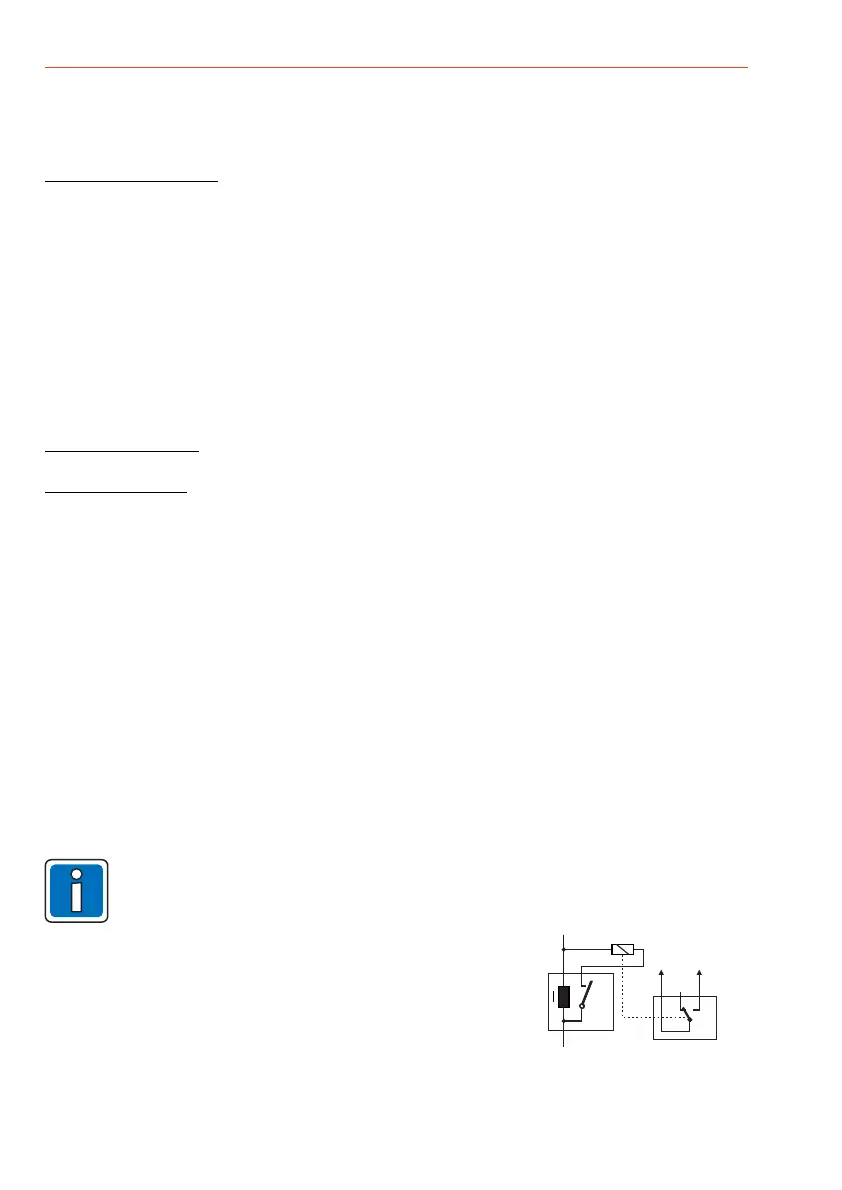

Mögliche Türöffnerarten:
Arbeitsstromtüröffner:
Ruhestromtüröffner:
S
Ö
zur AWE (ST3)
0 V
RMK
Zwischen 0 V der Betriebsspannung des Türöffners
und 0 V vom BUS-2 darf bestehen.keine Verbindung
Falls im TÖ zwischen der Spule und dem Rückmelde-
/Ankerkontakt eine Verbindung besteht, ist die Ansteue-
rung des jeweiligen Eingangs über einen potenzialfreien
Relaiskontakt anzuschalten.
