Montage-Anschluss-Anleitung IK3 Auswerteeinheit BUS-2
12. Firmware Update
12.1 Update mit WINFEM von der Zentrale aus über BUS-2
12.2 Update an der AWE über ST18
JP15
(nur bei Zentralen mit Index .10
und.17).
USB-
Adapter-Box, Art.-Nr. 013467.10.
von
ist jetzt blinkt
- Betriebsspannung und BUS-2 wieder an der AWE anschließen.
Beim Update über BUS-2 kann es zu einer Sabotagemeldung an der Zentrale
kommen, da die AWE nach dem Update einen Reset durchführt.
- Mindestens WINFEM-100.10, V04 mit Servicepack 2 und Softwaretool FFAST ab V03.03
- PC-Adapterkabel für IK3-AWE BUS-2, Art.-Nr. 023202. Falls erforderlich, zusätzlich die

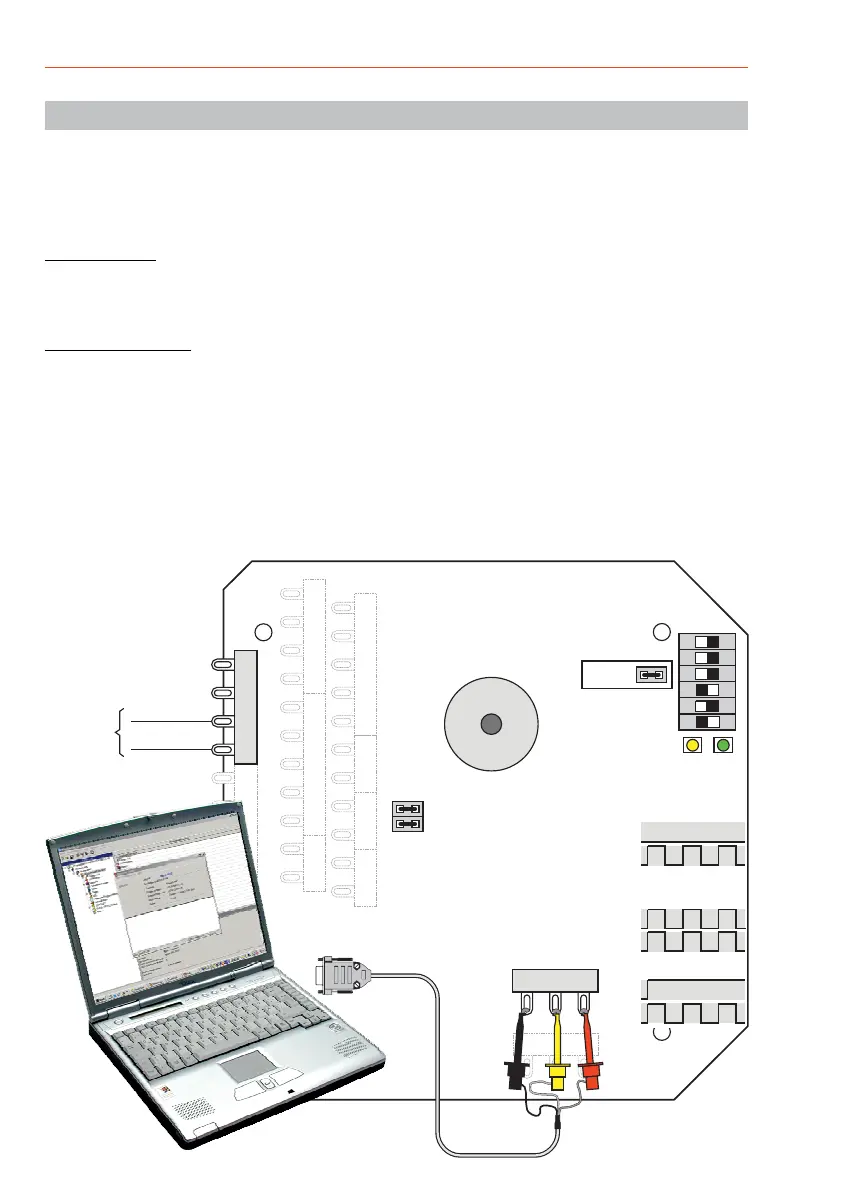

- PC/Laptop gemäß untenstehender Abbildung an die AWE anschließen.
- Im spannungslosen Zustand der AWE die Kontakte von Jumper JP22 überbrücken. Sie können
dafür einen Jumper-Stecker verwenden.
- Betriebsspannung U_b (12 V DC) anlegen (BUS-2 nicht erforderlich).
- Der Bootloader aktiviert, die grüne LED im 500 ms Takt.
- WINFEM starten. Über Tools - FFAST - Firmwaredownload wird das Update gestartet.
- Wenn der Vorgang beendet ist, Betriebsspannung unterbrechen, Stecker an JP22 entfernen
und ggf. den Stecker wieder in der ursprünglichen Position einstecken.
Voraussetzung:
Update durchführen:
123456
ON
LD1
LD2
LD1
LD2
LD1
LD2
ST4
LD1
ge gn
LD2
ST18
GND
RxD
TxD
sw ge rt
RS-232
RS-232
9-polig
Sub D
Adapterkabel 023202
ST1
ST2
ST19
+12 V DC
0 V
U_b
BUS-2 nicht
erforderlich
ST21
ST3 ST20 ST10
ST9
JP15
Summer
JP22
serielle Schnittstelle (COM1 oder COM2)
oder USB Schnittstelle über
USB-Adapter-Box
immer aus
Firmwaredownload erfolgt
Überprüfung der Firmware
nach dem Update
Fehlerhafte Firmware
