Montage-Anschluss-Anleitung IK3 Auswerteeinheit BUS-2
Der kann zusätzlich zum n verwendet werden.Außenleser Scharf-/Unscharfschalte
*) Türöffner mit Ankerkontakt und Rückmeldekontakt
F I
2
3
6
5
4
789
3
0
r
1
F I
2
3
6
5
4
789
3
0
r
1

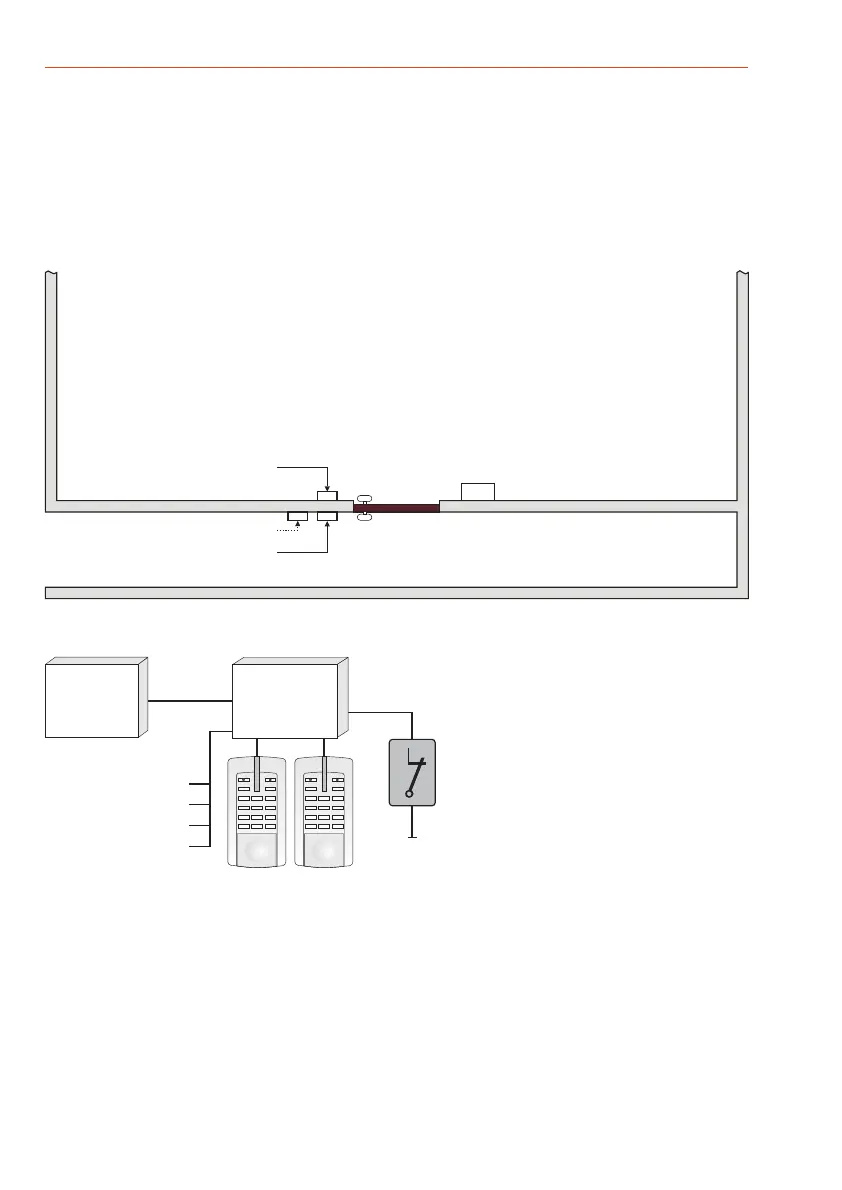

Zentrale
0 V
IK3-Auswerte-
einheit
023312.17
Öffnungskontakt
Riegelschaltkontakt
Türöffner
Sperrelement
*)
Öffner
BUS-2
Außenleser
Innenleser
AWÜ
z. B. Tretmatte, Kontaktfußboden o. ä.
9.9 Mehrpersonen-Zutrittskontrolle
Diese Funktion wird an Türen eingesetzt, an denen sich mindestens 2 Personen nacheinander
berechtigen müssen, um eine Türfreigabe zu erhalten (programmiebar sind bis zu 9 Personen).
Diese Funktion wird ausschließlich über die Programmierung realisiert, siehe "Benutzerhandbuch
WINFEM Advanced für EMZ 561-HB24/MB24/HB48/MB48/MB100", P03171-20-000-xx
Der Aufbau der Anlage entspricht einer Standard ZK-Anwendung.
(xx = ab 03).
Funktion in Verbindung mit MB-Secure in Vorbereitung
9.8 Doppelbenutzungssperre
Diese Funktion wird mit einer Variante der Vereinzelungsanlage realisiert (schaltungstechnisch wie
das Drehkreuz, siehe 9.7.2).
Die Funktionszuweisung erfolgt durch entsprechende Programmierung, siehe "Programmieran-
leitung EM-Zentrale 561-MB24/48/100", P00163-05-000-xx (xx = ab 14).
Solange sich jemand im gesicherten Raum befindet, ist die Türfreigabe
von außen für weitere Personen gesperrt.
Funktion in Verbindung mit MB-Secure in Vorbereitung
Raum mit Anwesenheitsüberwachung
Außenleser
Innenleser
Außenbereich
AWE
Innenbereich
Zustandsanzeige
Zustandsanzeige möglich wie bei Drehkreuz (siehe 9.7.2 und 9.7.3)
