29Montage- -AnleitungAnschluss IK3 Auswerteeinheit BUS-2

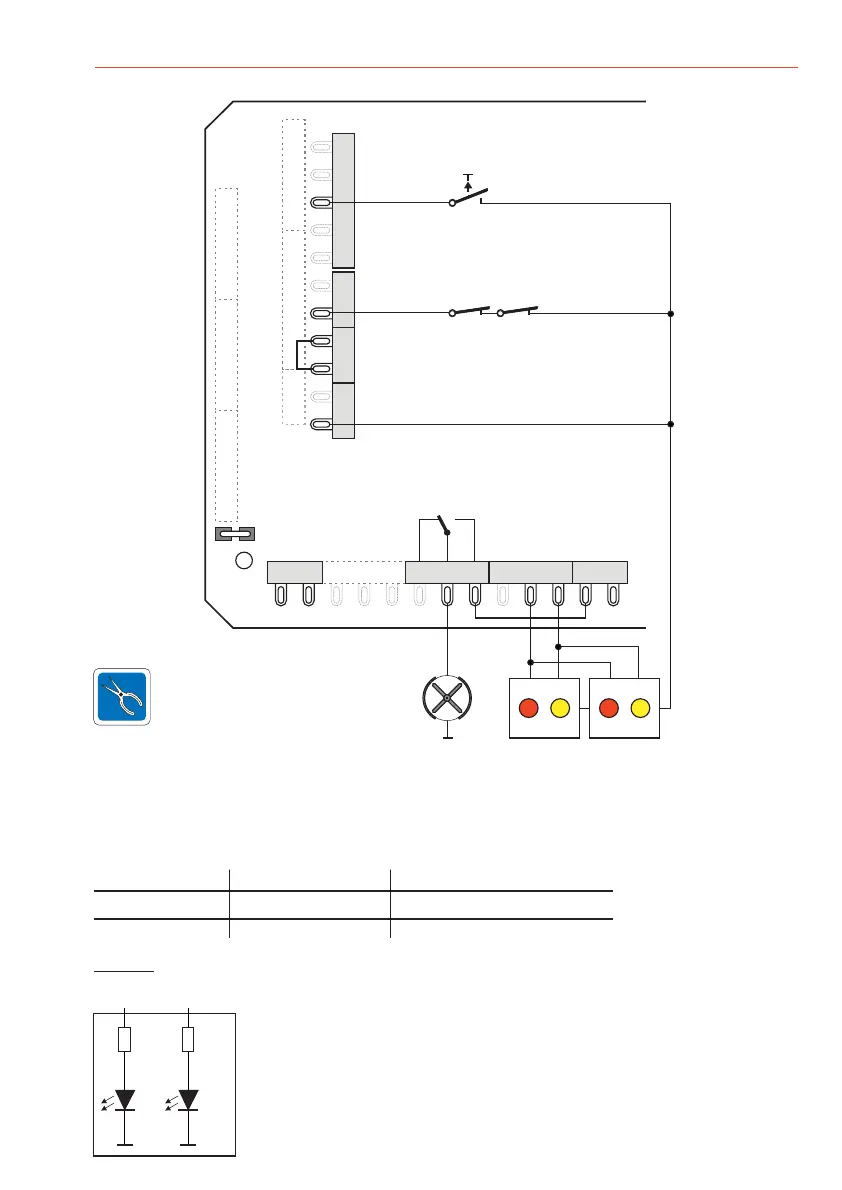

Vorschlag für die Anzeige mit 2 LEDs:
rot: Andere Tür geöffnet / Drehkreuz freigegeben
gelb: Schleuse besetzt / Leerraum besetzt
Ansteuerung von anderen Verbrauchern:
Jeder der beiden Ausgänge liefert bis zu max. 50 mA bei 12 V DC.
Bei induktiven Verbrauchern (z. B. Relais) ist eine Freilaufdiode erforderlich.
Drehkreuz/
Alle übrigen Anschlüsse erfolgen
gemäß Kap. 9
9.7.3 Zustandsanzeige
Zwei Betriebszustände der Vereinzelungsanlage werden angezeigt. Die Bedeutung der Anzeige
unterscheidet sich zwischen Personenschleuse und Drehkreuz:
Personenschleuse Drehkreuz
Betriebszustand 1 Andere Tür geöffnet Drehkreuz freigegeben
Betriebszustand 2 Schleuse besetzt Drehkreuz/Leerraum besetzt
Beim Drehkreuz ist die Zustandsanzeige nicht zwingend erforderlich, wenn der Dreh-
kreuzbereich einsehbar ist.
Hinweis:
1k 1k
rt ge
ST11 ST14
ST10
DB1
ST23 ST12 ST13
ST5
ST4
ST21
ST2
ST1
ST3
ST20
ST19
Daten
Freigabe
Anwesenheits-/Leerraumüberwachung
AWE
Zustandsanzeigen
Schirm
NOT-AUF-Taster
Öffner
U_ext
+ 0V
Drehkreuz
Freigabe
Drehkreuz freigegeben
Besetzt
ÖMS
Rel 2
0 V
ST9
