Drift och underhållsmanual - Explosionsskyddade drifter enligt direktiv 94/9/EG
Operating and maintenance manual- Explosion-Protected Drives Complying with Directive 94/9/EC
WATT DRIVE GMBH A-2753 Markt Piesting Wöllersdorfer Str. 68 Tel.:+43/2633/404-0 Fax: +43/2633/404-220 www.wattdrive.com watt@wattdrive.com - 31

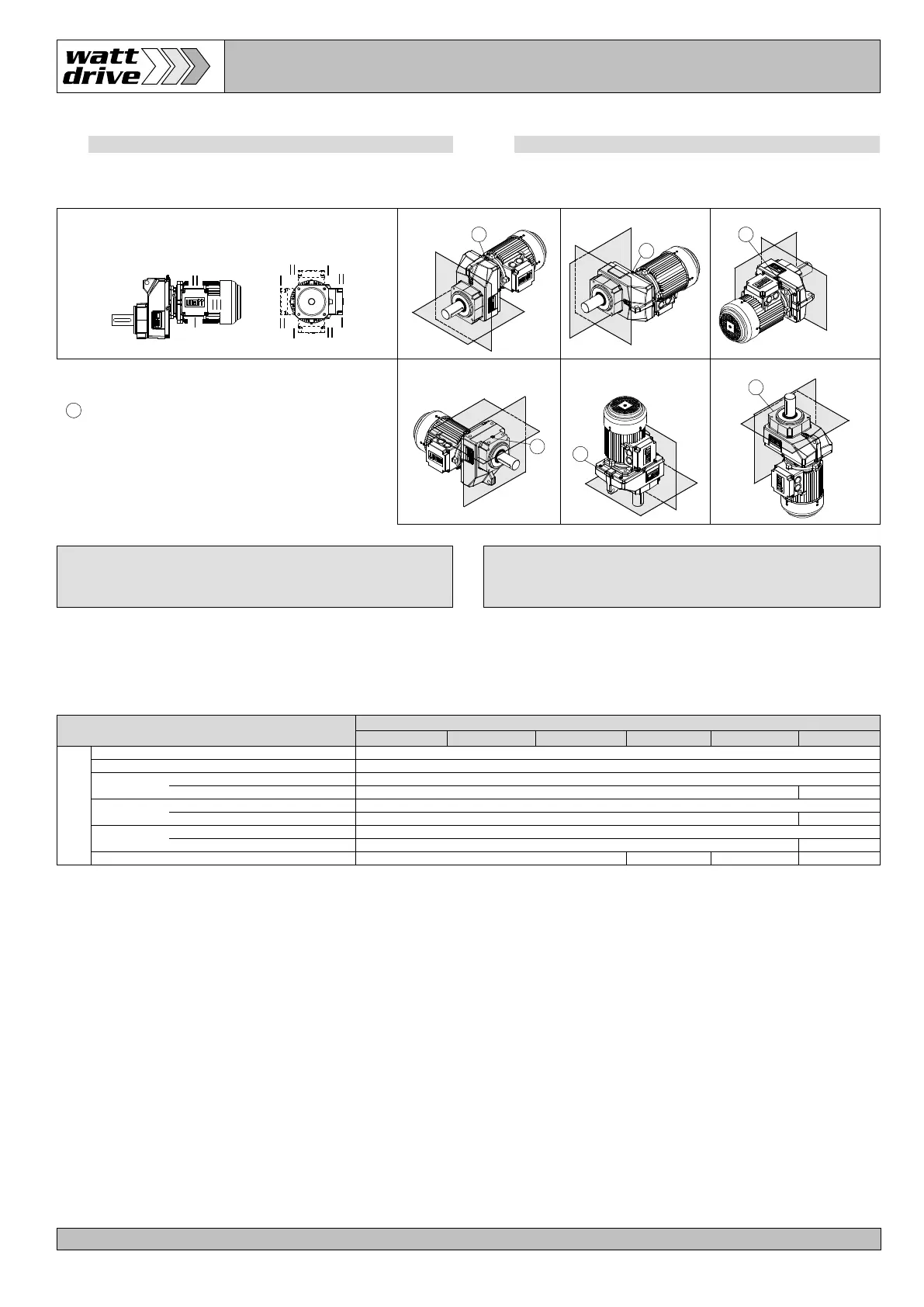

10.2 1-stegs raka kuggväxlar
10.2 Single stage helical gear units
MONTERINGSFORM
MOUNTING POSITIONS
Växelstorlekarna H41E, H51E, H60E -
Har inga luftpluggar monterade oavsett
monteringsform som standard.
Gear unit sizes H41E, H51E, H60E –
no vent plugs used in any mounting position as standard.
SMÖRJMÄNGD
LUBRICANT CAPACITY
Typ / Type
Monteringsform/Mounting positions
B3/B5
B6
B7
B8
V1/V5
V3/V6
1-steg
1-stage
H. 41E
0,35 l
H. 51E
0,4 l
H. 60E
≤ WAR114+IA+NA+SA+WN
0,5 l
≥ WAR134
0,9 l
1,1 l
H. 70E
≤ WAR114+IA+NA+SA+WN
1,0 l
≥ WAR134
1,3 l
1,5 l
H. 80E
≤ WAR114+IA+NA+SA+WN
1,5 l
≥ WAR134
1,8 l
2,1 l
H. 110E
4,5 l
5,5 l
4,5 l
5,5 l *)
*) … Riktvärden. Fyll enligt oljenivån! Se sidan 37.
*) … Orientative values. Fill on oil-level ! See page 37.
Placering av uttagslådan (A,B,C,D) samt kabelgenomföringarna (I, II, III)
POSITION of TERMINAL BOX (A,B,C,D) and CABLE ENTRY (I, II, III)
B3/B5
E
B3
B5
B6
E
B6
B6.5
B7
E
B7
B7.5
E
… Placering av luftplugg
Position of the vent plug
B8
E
B8
B8.5
V1/V5
E
V1
V5
V3/V6
E
V6
V3
