Drift och underhållsmanual - Explosionsskyddade drifter enligt direktiv 94/9/EG
Operating and maintenance manual- Explosion-Protected Drives Complying with Directive 94/9/EC
WATT DRIVE GMBH A-2753 Markt Piesting Wöllersdorfer Str. 68 Tel.:+43/2633/404-0 Fax: +43/2633/404-220 www.wattdrive.com watt@wattdrive.com - 32
10.3 Tappväxlar
10.3 Shaft mounted gear units

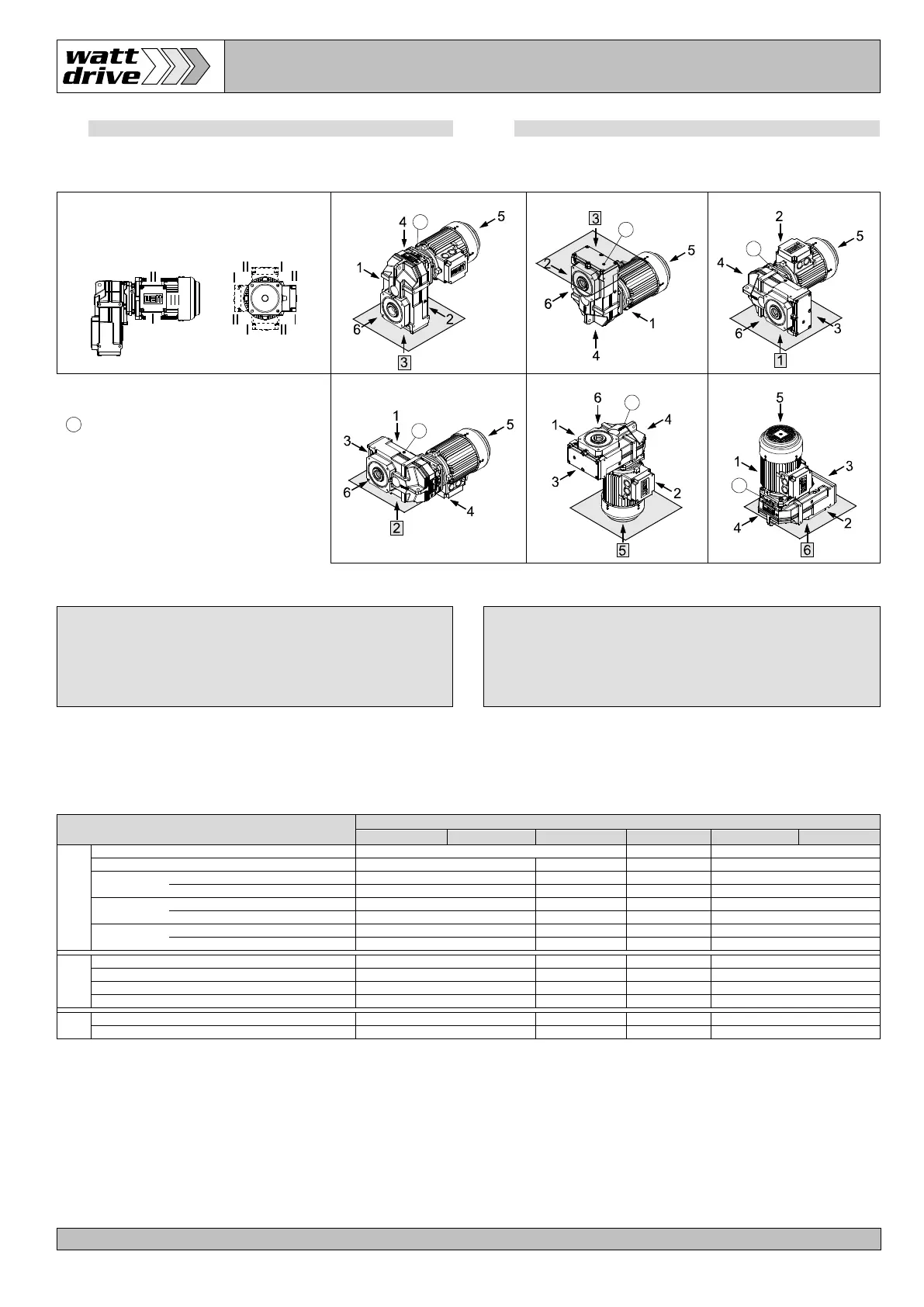

MONTERINGSFORM
MOUNTING POSITIONS
Växelstorlekarna A46, A56, A66 -
Har inga luftpluggar monterade oavsett monteringsform
som standard. Med undantag av A66C med
monteringsformen V6, som måste ha luftplugg.
Gear unit sizes A.. 46., A.. 56., A.. 66.-
no vent plugs used in any mounting position as standard.
Exception A66C for the mounting position V6. For this
gear unit a vent plug must be used.
SMÖRJMÄNGD
LUBRICANT CAPACITY
Typ / Type
Monteringsform/Mounting positions
H1
H2
H3
V6
H4
V5
2-stegs
2-stage
A.. 46A,S
0,9 l
1,05 l
1,1 l
A.. 56A,S
0,9 l
1,3 l
1,5 l
1,3 l
A.. 66A,S
≤ WAR114+IA+NA+SA+WN
1,8 l
2,7 l
3,3 l
2,7 l
≥ WAR134
2,2 l
3,3 l
3,3 l
3,3 l
A.. 76A,S
≤ WAR114+IA+NA+SA+WN
3,1 l
4,5 l
5,5 l
4,5 l
≥ WAR134
3,4 l
5,1 l
5,5 l
5,1 l
A.. 86A,S
≤ WAR114+IA+NA+SA+WN
6,0 l
9,0 l
10,9 l
9,0 l
≥ WAR134
6,4 l
9,8 l
10,9 l
9,8 l
3-st.
3-st
A.. 56C
1,1 l
1,7 l
1,8 l *)
1,7 l
A.. 66C
2,0 l
3,4 l
3,8 l *)
3,4 l
A.. 76C
3,2 l
5,5 l
6,1 l *)
5,5 l
A.. 86C
6,0 l
10,0 l
11,9 l *)
10,0 l
4-st. 4-st.
A.. 76D
3,5 l
6,2 l
6,5 l *)
6,2 l
A.. 86D
6,2 l
11,0 l
12,2 l *)
11,0 l
*) … Riktvärden. Fyll enligt oljenivån! Se sidan 37.
*) … Orientative values. Fill on oil-level ! See page 37.
Placering av uttagslådan (A,B,C,D) samt
kabelgenomföringarna (I, II, III)
POSITION of TERMINAL BOX (A,B,C,D) and CABLE
ENTRY (I, II, III)
H3..
E
H4..
E
H1..
E
E
… Placering av luftplugg
Position of the vent plug
H2..
E
V5..
E
V6..
E
