Drift och underhållsmanual - Explosionsskyddade drifter enligt direktiv 94/9/EG
Operating and maintenance manual- Explosion-Protected Drives Complying with Directive 94/9/EC
WATT DRIVE GMBH A-2753 Markt Piesting Wöllersdorfer Str. 68 Tel.:+43/2633/404-0 Fax: +43/2633/404-220 www.wattdrive.com watt@wattdrive.com - 33

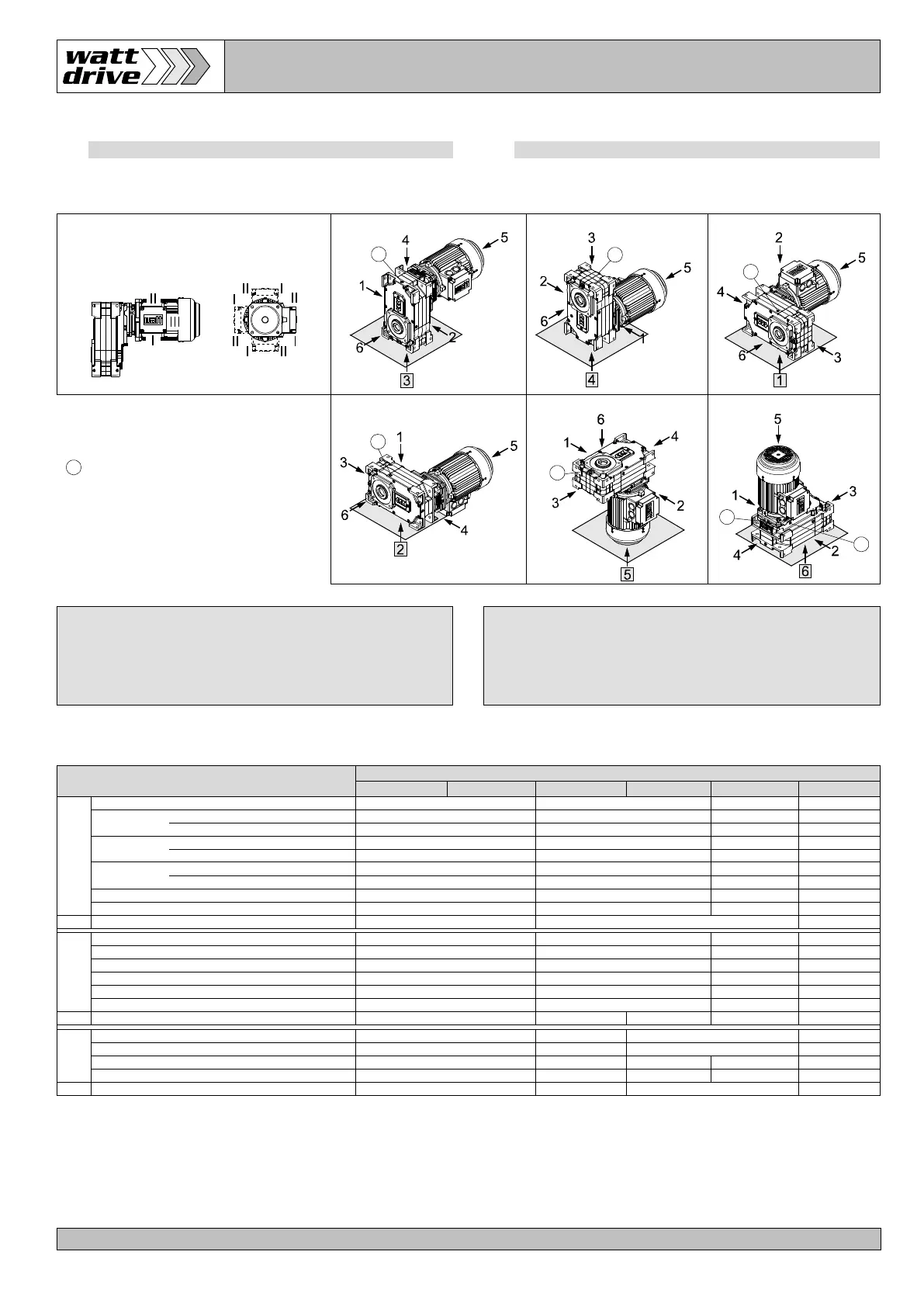

10.4 Parallellaxelväxlar
10.4 Parallel shaft gear units
MONTERINGSFORM
MOUNTING POSITIONS
Växelstorlekarna F55, F65 -
Har inga luftpluggar monterade oavsett
monteringsform som standard. Med undantag av
F65C med monteringsformen V6, som måste ha
luftplugg.
Gear unit sizes F.. 55., F.. 65. -
no vent plugs used in any mounting position as standard.
Exception F65C for the mounting position V6. For this
gear unit a vent plug must be used.
SMÖRJMÄNGD
LUBRICANT CAPACITY
Typ / Type
Monteringsform/Mounting positions
H1
H2
H3
V5
H4
V6
2-stegs
2-stage
F.. 55A,S
0,9 l
1,2 l
1,3 l
1,45 l
F.. 65A,S
≤ WAR114+IA+NA+SA+WN
1,7 l
2,2 l
2,7 l
3,0 l
≥ WAR134
2,0 l
2,8 l
3,2 l
3,0 l
F.. 75A,S
≤ WAR114+IA+NA+SA+WN
3,0 l
3,9 l
4,6 l
5,5 l
≥ WAR134
3,3 l
4,2 l
5,2 l
5,5 l
F.. 85A,S
≤ WAR114+IA+NA+SA+WN
5,6 l
7,5 l
8,6 l
10,5 l
≥ WAR134
6,0 l
8,0 l
9,4 l
10,5 l
F.. 110A,S
8,0 l
11,0 l
14,0 l
14,0 l *)
F.. 130A,S
13,0 l
17,0 l
23,0 l
23,0 l *)
3
-
3
-
F.. 136A
26,0 l
39,0 l
47,0 l *)
3-stegs
3-stage
F.. 55C
1,1 l
1,6 l
1,8 l
1,8 l *)
F.. 65C
2,0 l
3,0 l
3,2 l
3,5 l *)
F.. 75C
3,2 l
5,0 l
5,0 l
6,1 l *)
F.. 85C
5,9 l
9,0 l
9,0 l
11,5 l *)
F.. 110C
9,0 l
14,0 l
15,0 l
17,0 l *)
F.. 130C
14,0 l
23,0 l
25,0 l
28,0 l *)
4
-
4
-
F.. 136C
27,0 l
46,0 l
41,0 l
41,0 l
51,5 l *)
4-st. 4-st.
F.. 75D
3,4 l
5,8 l
5,5 l
6,4 l *)
F.. 85D
6,1 l
10,2 l
9,6 l
11,9 l *)
F.. 110D
9,5 l
15,0 l
14,0 l
15,4 l
17,4 l *)
F.. 130D
14,5 l
26,5 l
23,5 l
25,5 l
29,0 l *)
5- 5-
F.. 136D
28,0 l
49,0 l
42,0 l
52,5 l *)
*) … Riktvärden. Fyll enligt oljenivån! Se sidan 37.
*) … Orientative values. Fill on oil-level ! See page 37.
Placering av uttagslådan (A,B,C,D) samt
kabelgenomföringarna (I, II, III)
POSITION of TERMINAL BOX (A,B,C,D) and CABLE
ENTRY (I, II, III)
H3..
E
H4..
E
H1..
E
E
… Placering av luftplugg
Position of the vent plug
H2..
E
V5..
E
V6..
E
Ö
