AUDAX TOP ErP and Integrated System
95

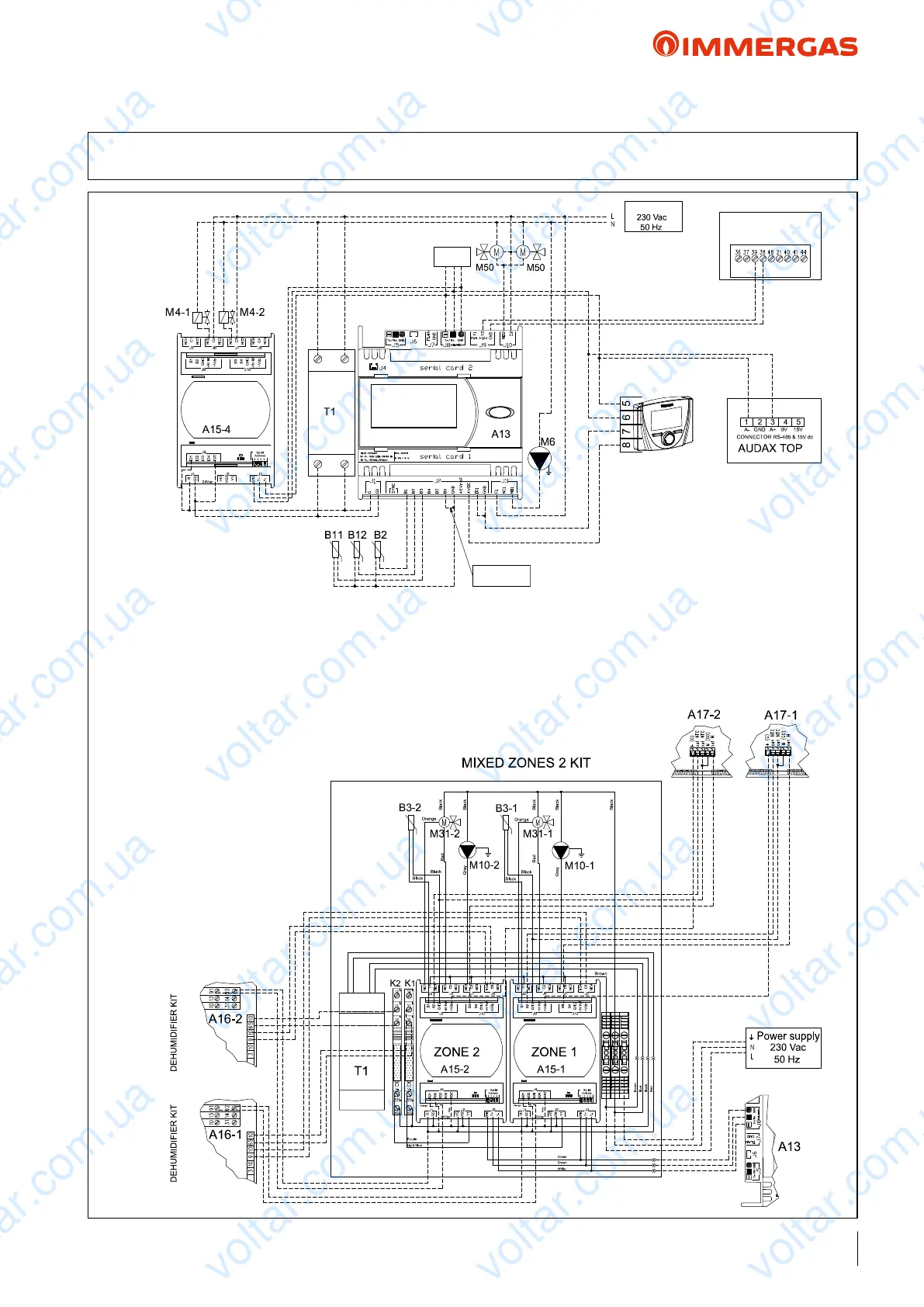

51.1 WIRING DIAGRAM: AUDAX TOP ErP + BOILER with 1 high temperature zone +
2 low temperature zones + SOLAR HEATING for DHW + SYSTEM MANAGER
KEY:
A13 - System Manager
A15-4 - H.T. zone expansion
B2 - Storage tank upper part temp. probe (NTC)
B11 - Solar manifold probe (PT1000)
B12 - Storage tank lower part temp. probe (NTC)
M4-1 - H.T. zone 2-way valve
M4-2 - L.T. zone 2-way valve + DHW
M6 - Solar ErP circulation group
M50 - DHW priority 3-way valve
T1 - 24 Vac transformer (not supplied with the
system Manager - standard with the distri-
bution kit)
A15-1 - L.T. zone expansion 1
A15-2 - L.T. zone expansion 2
A16-1 - Zone 1 dehumidier (possible)
A16-1 - Zone 2 dehumidier (possible)
A17-1 - Zone 1 temp/humid sensor
A17-2 - Zone 2 temp/humid sensor
B3-1 - Zone 1 ow temp. probe
B3-2 - Zone 2 ow temp. probe
K1 - Zone 1 cooling enabling
K2 - Zone 2 cooling enabling
M10-1 - Zone 1 pump
M10-2 - Zone 2 pump
M31-1 - Mixing zone 1
M31-2 - Zone 2 mixer
NOTE: with this setting, the Control Panel
(standard supply with AUDAX TOP ErP) is
used to manage the high temperature zone.
Power supply
BOILER
Control Panel
TO ZONE
EXPANSION
H.T. ZONE
Boiler alarm
input
