A- Emplacement pour étiquette
B- Boutons de fonction
C- Voyant rouge
Va
«niveau batterie +
lecture canal radio (dizaine)»
D- Voyant vert
Vb
«bouton de fonction appuyé ou
clavier actif + lecture canal radio
(unité) +
lecture temporisation fct MV»
E- Bouton «Marche/arrêt» disponible
sur certaines versions d’émetteur.
F- Piles/accus 1,5V de type AAA
G- DIP switch 8 curseurs pour la
programmation du code d’identité
H- Bouton S1 «programmation» -
uniquement présent sur modèle
émetteur OREV
A- Location of function label
B- Function buttons
C- Red LED
Va
«Battery level + radio channel indic.
(tens)»
D- Green LED
Vb
«function button pressed or
transmitter keypad active +
radio channel indic (units) +
Standby fct duration indic.»»
E- «On/Off» button (available on
some transmitter models).
F- 1,5V AAA battery / accu
G- 8 cursors DIP switch, identity
code programming
H- Button S1 «programming» - only
present on transmitter model
OREV
A- Funktionsetikett
B- Funktionstasten
C- Rote LED
Va
«Batteriestatus +
Angabe des Funkkanals (Zehner)»
D- Grüne LED
Vb
«Funktionstaste gedrückt oder
Sendertastatur aktiv + Angabe
des Funkkanals (Einer) + Angabe
Standby-verzögerung»
E- Taste «Ein/Aus» verfügbar bei
einigen Senderausführungen.
F- Batterien/Akkus 1,5V type AAA
G- DIP Switch 8 Microswitch zur
Programmierung des
Identitätscodes
H- Taste S1 «Programmierung» - nur
auf OREV Sendermodell

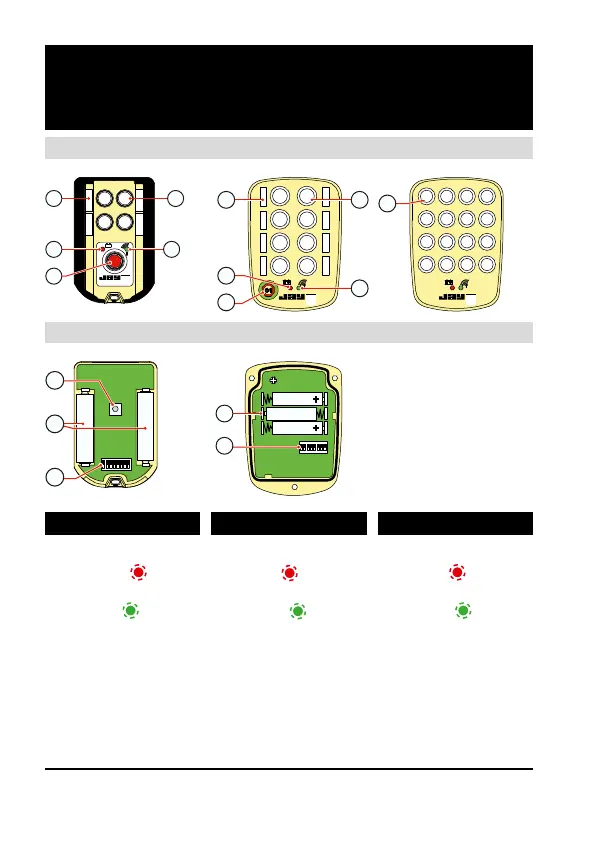

Face avant / Front view / Vorderseite
ORET / OREI / OREV
ORET / OREI / OREV
OREL OREL
OREL
Vue interne / Internal view / Interne
A - Emetteurs ORE : vues détaillées
A - Transmitters ORE : detailed views
A - Detaillierte Sicht des Senders ORE
