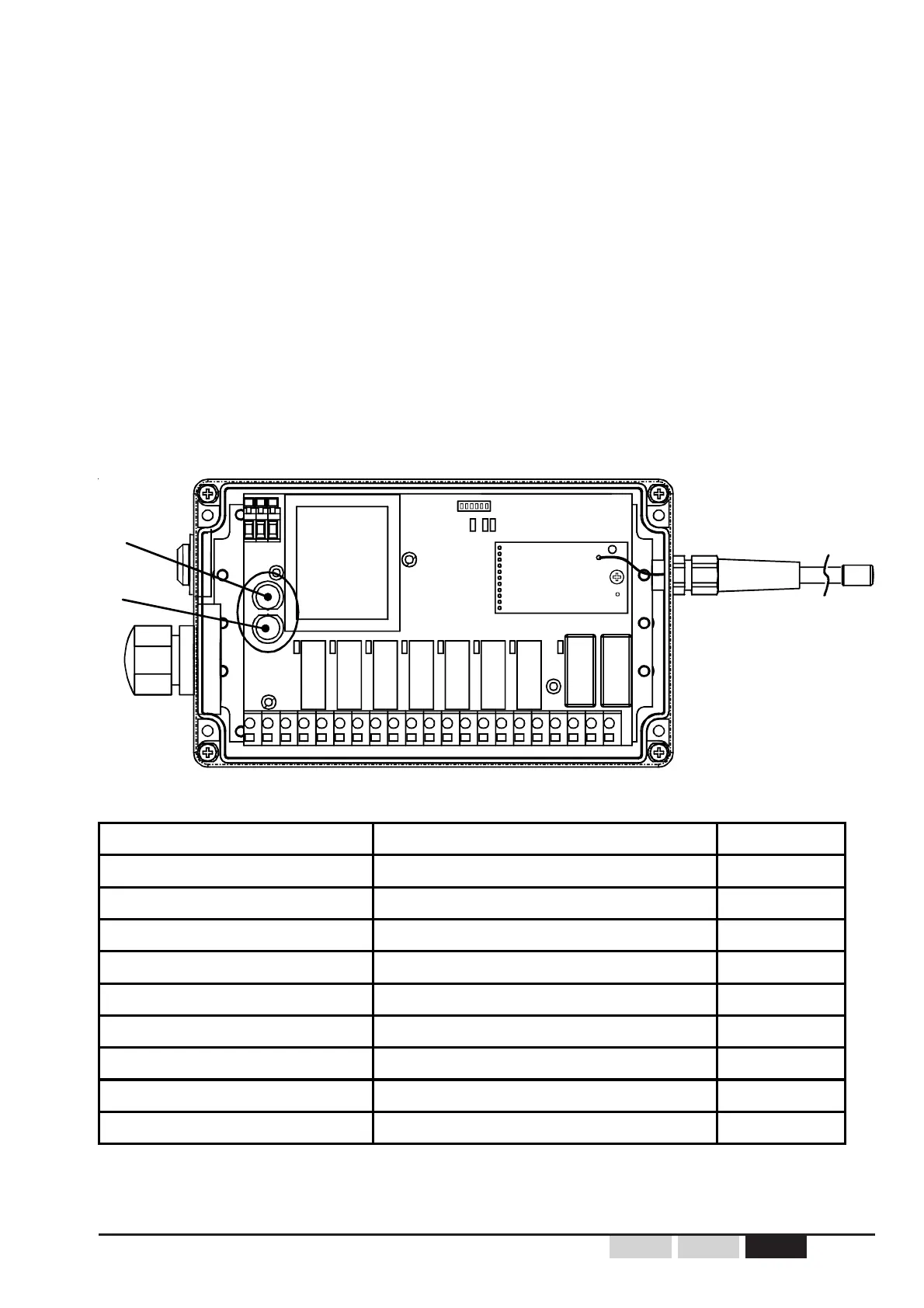

Elément Caractéristique du fusible (5x20) Repère
Carte alimentée en 12 VDC 1 A / 250 VAC / T F1
Carte alimentée en 24VDC 1 A / 250 VAC / T F2
Carte alimentée en 24VAC 1.6 A / 250 VAC / T F2
Carte alimentée en 48VAC 800 mA / 250 VAC / T F1
Carte alimentée en 115VAC 315 mA /250 VAC / T F2
Carte alimentée en 230VAC 160 mA / 250 VAC / T F1
Relais de sécurité Pas de protection /
Relais Marche/Klaxon Pas de protection /
Relais de fonction Pas de protection /
- Version AC :
• Contre les surintensités : 1 fusible sur la phase.
• Protection thermique non réversible du transformateur (en cas de surcharge au secondaire).
- Version DC :
• Contre les surintensités : 1 fusible sur +V.
• Contre les inversions de polarité : 1 diode sur +V.
4.2.3- Protection de la carte récepteur et des relais
- Protection de l'alimentation :
- Caractéristiques des fusibles :
Le kit réf. PR0123 contient tous les fusibles pour toutes les configurations possibles de carte.
