UR - 323245J - 103 -FRENDE
Die Erfahrung hat gezeigt, daß das Betriebsergebnis einzig von einer sorgfältigen Installation abhängt:
- Entstörung,
- Auswahl der Betriebsfrequenz,
- Hilfestellung bei der Steuerung von Bewegungen,
- Position des Empfängers und der Antenne,
- Sorgfältige Verkabelung des Empfängers und der zugeordneten Systeme,
- Schutz der elektrischen Stromversorgung,
- Mindest- und Höchststrom der Relaisausgänge.
5.1- Entstörung
Bei induktiver Last der Relaisausgänge ( Schützspulen, Elektroventile oder Elektrobremsen) müssen
unbedingt Vorrichtungen zur Entstörung wie Kondensatoren, RC-Kreise, Dioden, etc. direkt an die
Anschlüsse der gesteuerten Elemente angebracht und mit so kurzen Verbindungen wie möglich
angeschlossen werden.
5.2- Auswahl der Betriebsfrequenz
Die 64 Funkkanäle des UR bieten eine breite Auswahl innerhalb der verfügbaren Kanäle. Für eine
einwandfreie Betriebsqualität ist es wichtig sicherzugehen, dass der benutzte Funkkanal in der gesamten
Zone, innerhalb derer die Ausrüstung gesteuert wird, frei ist.
Wenn mehrere Funkfernsteuerungen auf dem gleichen Standort betrieben werden, müssen Frequenzen
benutzt werden, die mindestens zwei Kanäle auseinander liegen (z.B.: 5, 7, 9). Gegebenfalls muss ein
Frequenzplan aufgestellt werden, auf dem die einzelnen gesteuerten Ausrüstungen und deren
Betriebsfrequenz aufgeführt werden.
5.3- Hilfestellung bei der Steuerung von Bewegungen
Wenn mehrere Hebevorrichtungen mit hängender Last mit Funkfernsteuerungen ausgerüstet sind
und in unmittelbarer Nachbarschaft arbeiten (z.B. in einer Werkhalle), muß jeder Sender eine klare
Kennzeichnung tragen, die dem Führer der Hebevorrichtung zweifelsfrei die Last angibt, die er steuert.
Zu diesem Zweck sind Hinweispfeile als Zubehör erhältlich.
Bringen Sie die Pfeile so an der zu steuernden Ausrüstung an, daß jede Pfeilfarbe der Farbe der
zugeordneten Sendertaste entspricht.
Die Bewegungsrichtung der Steuerungsschalter sollte so weit wie möglich mit den Bewegungen der
Hebevorrichtung bei hängender Last übereinstimmen. Die Symbole sollten so angebracht werden,
daß ein klarer, zweifelsfreier Bezug zwischen der Stellung der Steuerschalter im Führerhaus und der
Bewegungsrichtung besteht.

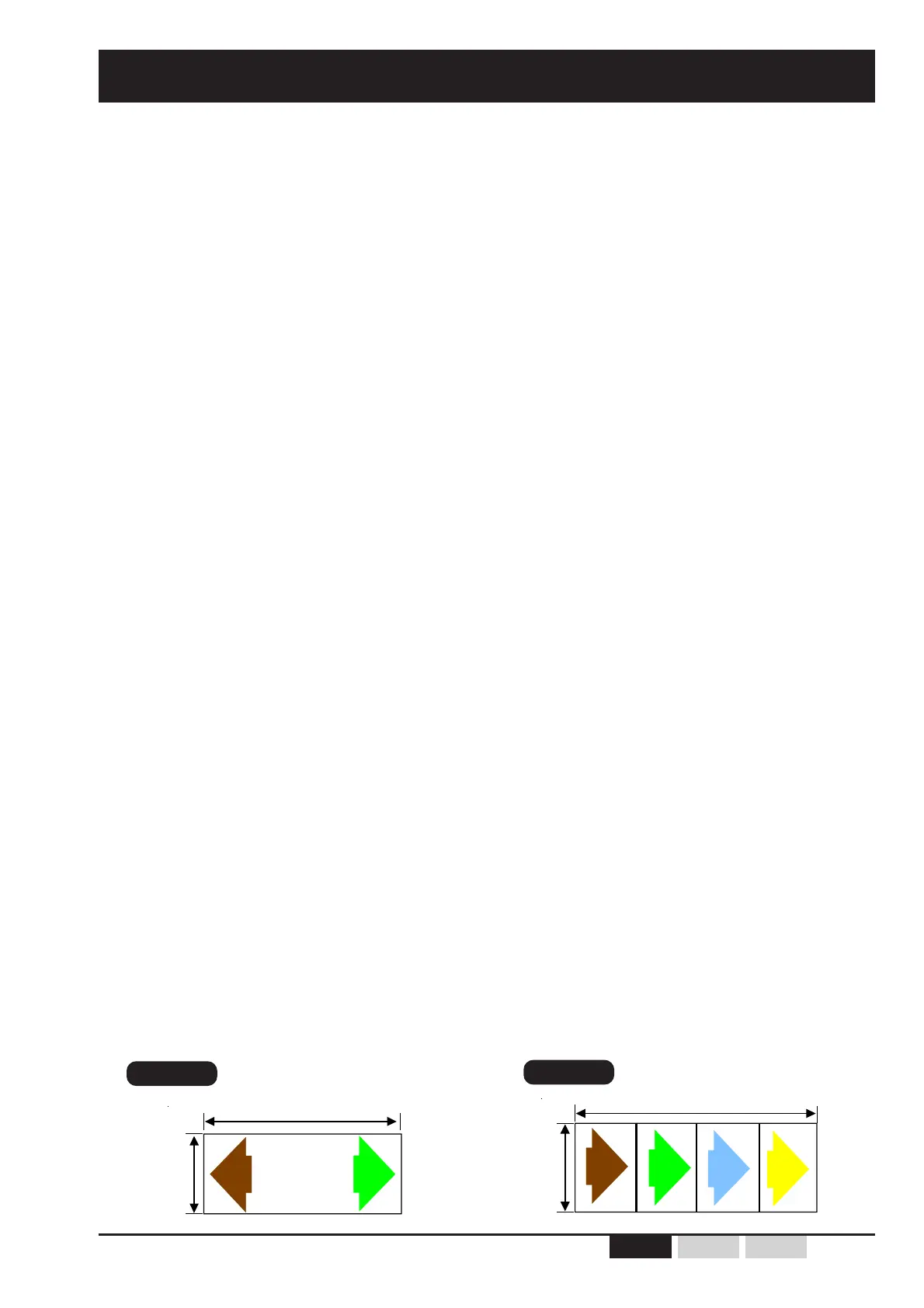

Diese Pfeile gibt es in folgenden Ausführungen :
160
mm
400 mm
UWE001
Referenz :
Selbstklebende farbige 2-
Richtungspfeile
UWE002
Referenz : Selbstklebende farbige 4-
Richtungspfeile
(Unabhängige Symbole)
Braun Grün Braun Grün Blau Gelb
5- Installation und Empfehlungen
