électronique

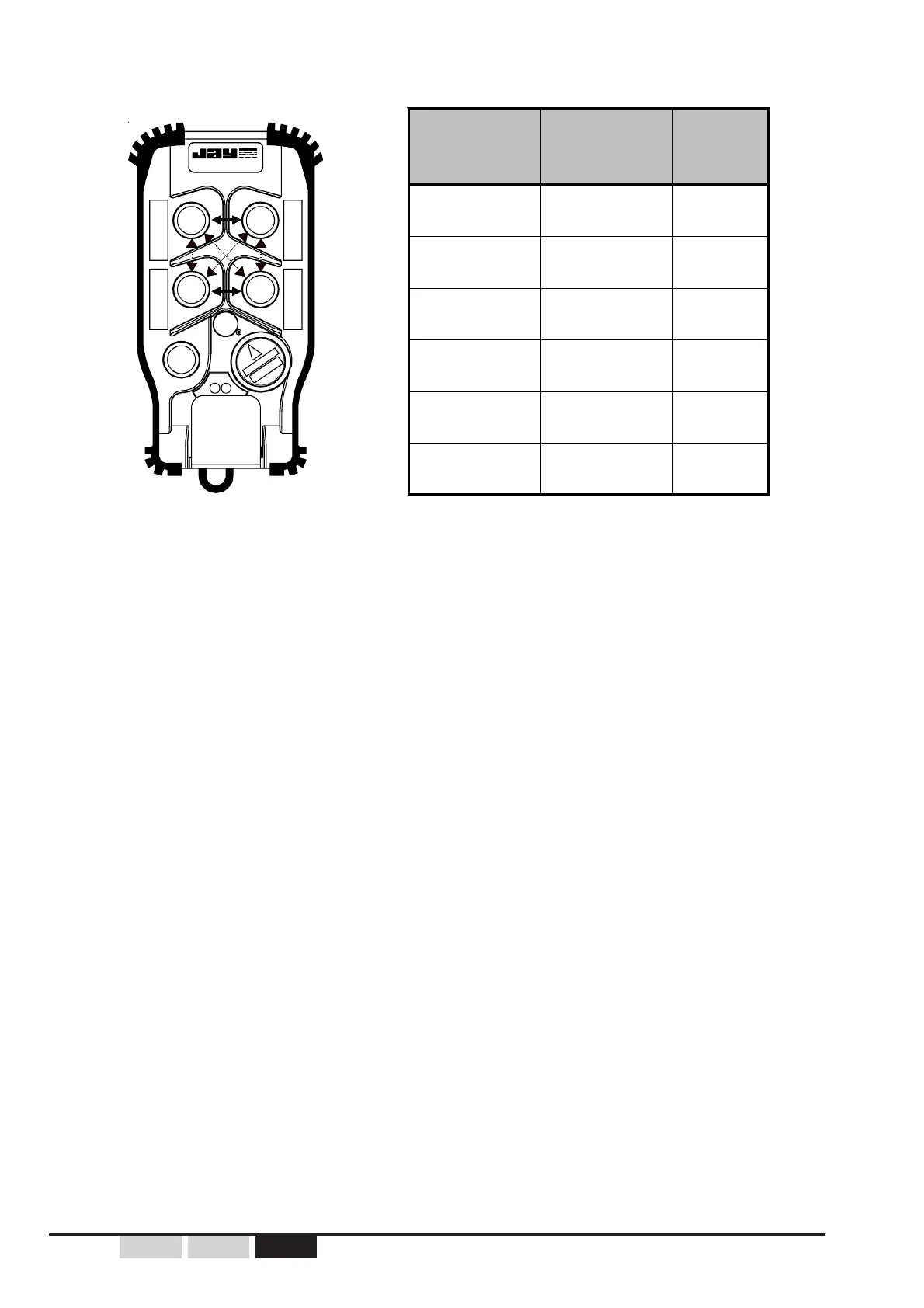

n°1 n°2
n°3 n°4
*
*
1. Taste der
Zwischen-
verriegelungs-
kombination
2. Taste der
Zwischen-
verriegelungs-
kombination
Abkürzung
Taste n°1 Taste n°2 B1-B2
*
Taste n°1 Taste n°3 B1-B3
Taste n°1 Taste n°4 B1-B4
Taste n°2 Taste n°3 B2-B3
Taste n°2 Taste n°4 B2-B4
Taste n°3 Taste n°4 B3-B4
*
2.1- Zwischenverriegelung der Funktionstasten
Folgende Funktionstasten können zwischenverriegelt werden :
Bei nicht standardmäßigen "Tasten-Relais" Entsprechungen bitte das im Deckel des URR
liegende Entsprechungsblatt sorgfältig ausfüllen.
2.2- Entsprechung Funktionstasten-Relais






 Jeder «BPSV» wird ein Relais zugeordnet.
 Jedem Paar von «BPDV» werden entweder 3 Relais (2 Bewegungrelais und ein Relais für den
höheren Gang) oder 4 Relais zugeordnet. Diese Angaben sind in der Artikelreferenz des Produkts
URR aufgeführt (Siehe Kapitel «Identifizierung der Produkte»).
 Jedem «COM2» ist ein Relais zugeordnet.
 Jedem «COM3» oder «COM3R» werden 2 Relais zugeordnet. Diese beiden Relais können sich
entweder in OFF- oder in ON-Stellung befinden, wenn sich der Schalter in der Mittelstellung
befindet. Diese Angaben sind in der Artikelreferenz des Produkts URR aufgeführt (Siehe Kapitel
«Identifizierung der Produkte»).
Bei jeder gewünschten Zwischenverriegelung löst die gleichzeitige Betätigung der beiden Tasten eine
von drei durch die Programmierung festgelegte Betriebsweisen :
- Programmierung n°1 : Durch den Druck auf beide Tasten der Zwischenverriegelung werden beide
Befehle deaktiviert (Stellung der entsprechenden Relais auf OFF).
- Programmierung n°2 : Die 1. Taste des verriegelten Tastenpaars hat Vorrang
(Beispiel: Zwischenverriegelung B1-B2: Beim gleichzeitigen Druck auf
beide Tasten wird nur Taste B1 berücksichtigt)
- Programmierung n°3 : Die 2. Taste des verriegelten Tastenpaars hat Vorrang
(Beispiel: Zwischenverriegelung B2-B4: Beim gleichzeitigen Druck auf
beide Tasten wird nur Taste B4 berücksichtigt)
(Vorderseite des URE)
Standardmäßig erfolgt die Zuordnung «Tasten-Relais» in der Reihenfolge der Tasten- und
Relaisnumerierung:
*= Durch die URR Artikelreferenznummer (siehe § 3.2)
definierte
Standardzwischenverriegelungen.
