Die UR besteht aus :
Einem Funksender URE
Einem elektronischer Schlüssel für den Sender
Einem Batterieladegerät URCi-B + einem Spannungsadapter UCC*
Einem Funkempfänger URR der die von der Funkfernsteuerung gesendeten Signale dekodiert
und Ausrüstung steuert.
Und folgendem, wenn die Option «Startfreigabe durch Infrarot» gewählt wurde :
Ein Infrarot-Modul UDF zur Absteckung einer Startzone der Ausrüstung.

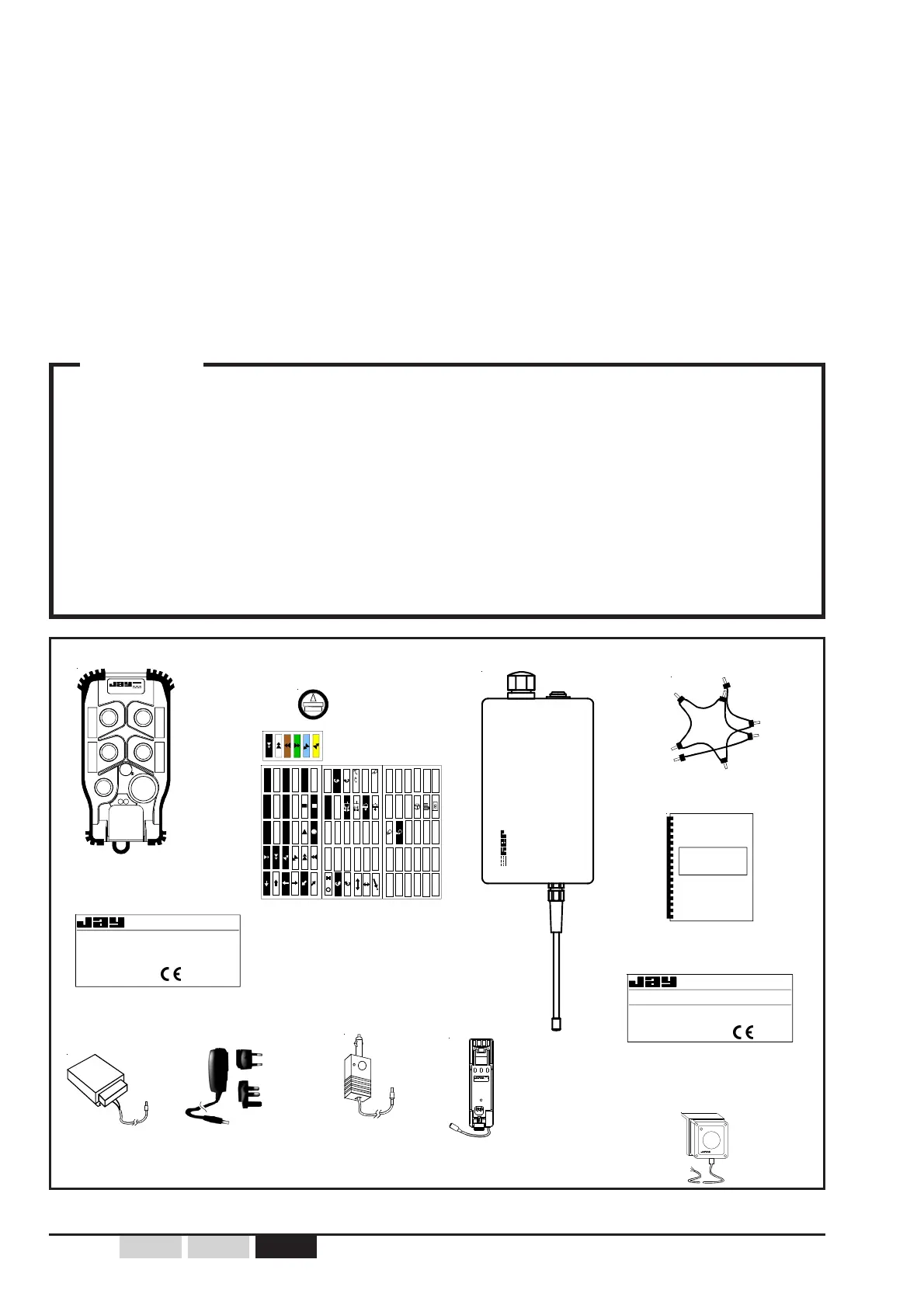

1.1- Auspacken des Produkts
électronique
F 38330 Montbonnot-St-Martin
Ref :
URE . . . . . .
Freq : 433,050 .. 434,790MHz
IP65
Serie : ..../....
Date : .. / ..
électronique
F 38330 Montbonnot-St-Martin
Ref :
URR . . . . . - . . . Code : . . . .
Freq : 433,050 .. 434,790MHz
Date : .. / ..
Serie : ......./....
Alim : ...V..
IP65
Sender URE
Technische Notiz
elektronischer
Schlüssel (1)
Empfänger URR (2)
Batterieladegerät
Produkterkennungsschild
des Senders
Gemeinsames
Kabelzubehör
Etikettenblätter
(1) = Der elektronische Schlüssel ist mit dem Empfänger geliefert.
(2) = Empfängerantenne , bei der Lieferung einzubauen. Siehe Kapitel “Installationsempfehlungen”
+
******
Spannungsadapter für den Batterielader :
oder oder
UCC4
(100-240VAC/5VDC
Euro. und UK Stecker)
UCCU
IR-Module UDF
(wenn Option «Startfreigabe
durch Infrarot» gewählt)
électronique
Beim Auspacken der Produkte folgendes beachten :
- Notieren Sie die Nummer des elektronischen Schlüssels auf dem Deckblatt dieser Notiz. Anhand
dieser Nummer können Sie einen identischen Schlüssel mit allen Parametern Ihrer
Funkfernbedienung bestellen.
- Laden Sie den Sender mindestens zwei Stunden lang vor dem ersten Einsatz.
- Die Empfängerantenne laut der im Kapitel « Installationsempfehlungen » beschriebenen
Vorschriften einbauen
WICHTIG
URCi-B
UCC1
Produkterkennungsschild
des Empfängers
(12-24VDC/6VDC
Fahrzeugsteckdose)
(DIN Schiene
24VDC/5VDC )
