- 10 - UR - 323245JFR EN DE
électronique
n°1 n°2
n°3 n°4
*
*
1er bouton du
couple
interverrouillé
2ème bouton du
couple
interverrouillé
Abréviation
Bouton n°1 Bouton n°2 B1-B2
*
Bouton n°1 Bouton n°3 B1-B3
Bouton n°1 Bouton n°4 B1-B4
Bouton n°2 Bouton n°3 B2-B3
Bouton n°2 Bouton n°4 B2-B4
Bouton n°3 Bouton n°4 B3-B4
*

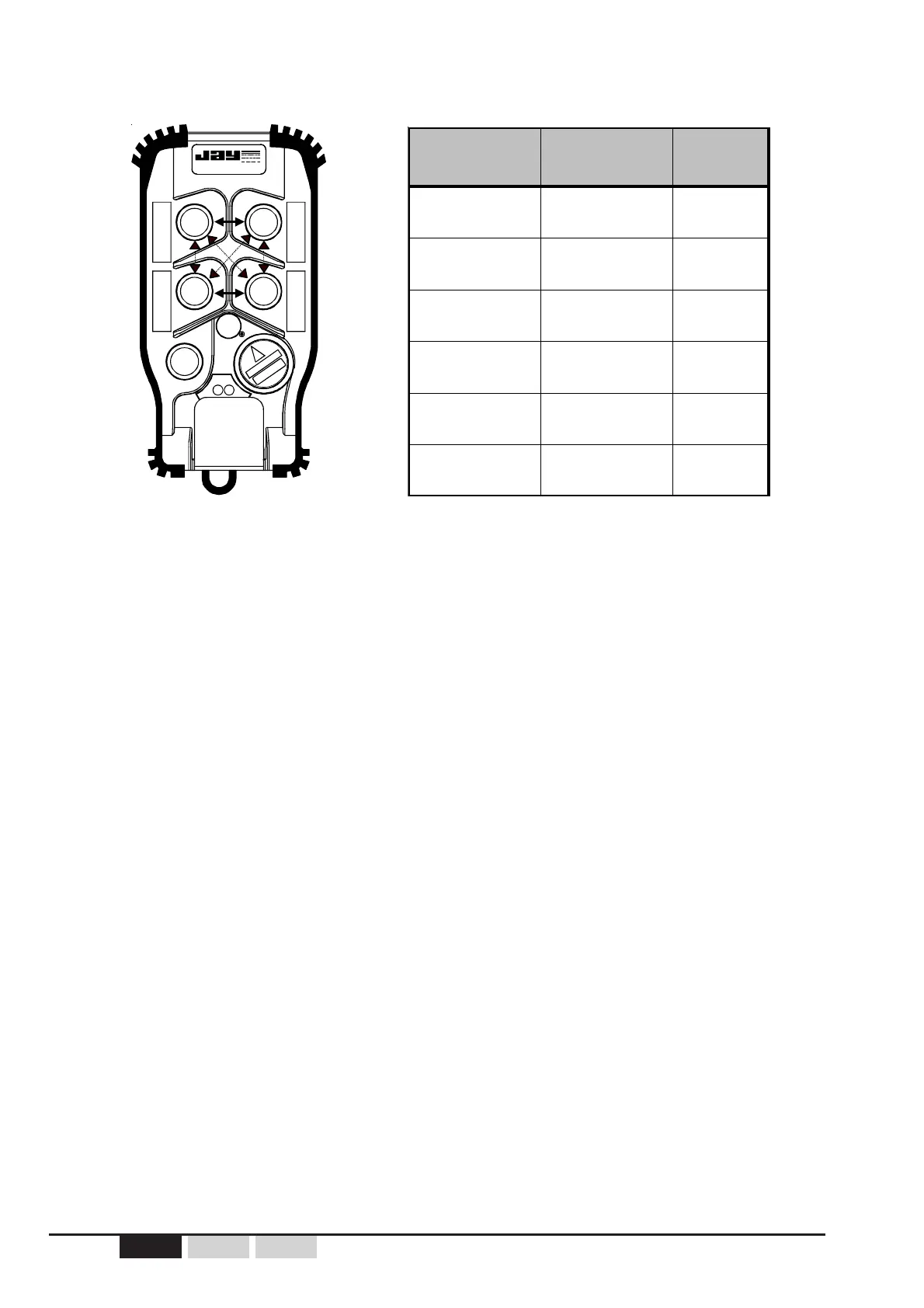

2.1- Interverrouillage des boutons de fonction
Les interverrouillages des boutons de fonction possibles sont les suivants :
Pour chacun des interverrouillages souhaités, l’action simultanée sur les 2 boutons entraîne 3 modes
de fonctionnement qui dépendent de la programmation effectuée:
- programmation n°1 : l'appui sur les 2 boutons du couple entraine la désactivation des 2 ordres
(mise à OFF des relais correspondants)
- programmation n°2 : priorité au 1er bouton du couple interverrouillé
(ex. interverrouillage B1-B2 : lors de l'appui simultané sur ces deux
boutons, seul le bouton B1 est pris en compte)
- programmation n°3 : priorité au 2ème bouton du couple interverrouillé
(ex. interverrouillage B2-B4 : lors de l'appui simultané sur ces deux
boutons, seul le bouton B4 est pris en compte)
(face avant de l'URE)
*= Interverrouillages standards définis dans la
référence commerciale du récepteur URR
(voir § 3.2).
Pour les cas de correspondances «bouton-relais» non standards, veiller à bien remplir la fiche
de correspondance se trouvant dans le couvercle de l'URR.
2.2- Correspondance boutons de fonction-relais
En standard, l’affectation «bouton-relais» se fait naturellement par ordre croissant des
numéros de boutons et des numéros de relais :
A chaque bouton de type «BPSV» est affecté 1 relais.
A chaque couple de bouton type «BPDV» sont affectés soit 3 relais (2 relais de mouvement et un
troisième pour la grande vitesse), soit 4 relais. Cette information est contenue dans la référence
produit du récepteur URR (voir chapitre «identification des produits»).
A chaque commutateur de type «COM2» est affecté 1 relais.
A chaque commutateur de type «COM3» ou «COM3R» sont affectés 2 relais avec possibilité
d’avoir les 2 relais soit à OFF soit à ON lorsque le commutateur est en position milieu. Cette
information est contenue dans la référence produit du récepteur URR (voir chapitre «identification
des produits»).
