5.6- Verkabelung
Metall
Metall
Metall
Um jegliche Stromschlagrisiken zu vermeiden, das Empfängergehäuse nicht
öffnen, solange es eingeschaltet ist.
WARNUNG
Allgemeine Angaben :
Kabel unterschiedlicher Klassen nicht nebeneinander legen.
Einen Mindestabstand (20 cm) zwischen den unterschiedlichen Klassen einhalten:
- Classe 1 : Funk, Antennenkabel (Antennenverlängerung), Verbindung mit dem UDF-Infrarot-Modul,
wenn die Funkfernsteuerung mit der Option « Startfreigabe durch Infrarot“ ausgestattet ist.
- Classe 2 : Stromnetz für Energieversorgung der einzelnen Gehäuse
- Classe 3 : Leistungssteuerung der Motoren, Regler, etc....
Idealerweise wird jede Kabelklasse in einem eigenen Kabeltrog verlegt. Wenn nur ein einziger Kabeltrog
zur Verfügung steht, verlegt man die einzelnen Kabel so weit wie möglich von einander entfernt.
Metall
Metall
Nicht GUT
GUT
GUT

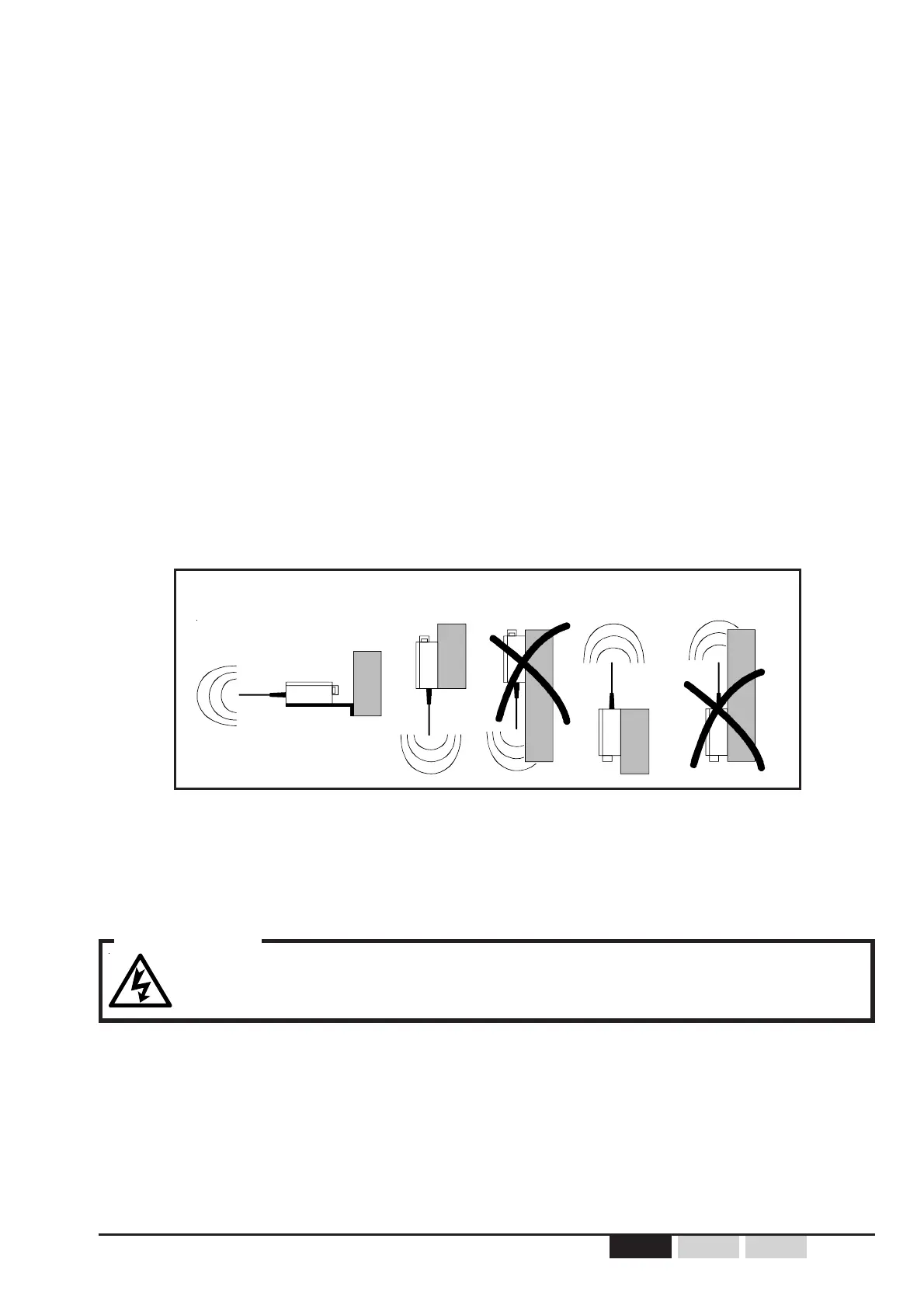

5.5- Position des Empfängers und der Antenne
Der URR Empfänger muß so nah wie möglich am Steuerschaltschrank und vor Stößen und Witterung
geschützt angebracht werden.
Im Allgemeinen :
- Da UHF Wellen keine Metallwände durchqueren, darf die Antenne nicht an abgeschirmten Orten
aufgestellt werden (Metallschrank, Mauer aus Stahlbeton, Metalldach oder -wand. usw.)
- Jegliches Hindernis zwischen Sender und Antenne verringert die Reichweite.
- Soweit wie möglich muss die Antenne :
• von Kabeln der Klasse 3 und Leistungselementen entfernt sein (Stromversorgung, Motoren,
Drehzahlregler ...) und sich dabei in einer für den Funkempfang günstigen Zone befinden (und für
den Anschluss des UDF-Infrarotmoduls, wenn die Funkfernsteuerung mit der Option «Startfreigabe
durch Infrarot» ausgestattet ist),
• so nah wie möglich am Sendepunkt angebracht werden,
• abwärts geleitet sein, wenn sie in der Oberseite des Operateurs ist und aufwärts geleitet sein in
den anderen Fällen,
• hindernisfrei oder mit so wenig Hindernissen wie möglich zwischen Sende- und Empfangspunkten
ausgerichtet sein.
Sie darf niemals eine Wand durchqueren, selbst wenn diese isolierend ist.
Werden diese Bedingungen nicht eingehalten, muss eine Außenantenne mit Verlängerung (BNC
Stecker) verwendet werden, die getrennt bestellt werden können.
Bei dem URR Empfänger muss für den Einsatz einer Außenantenne der abnehmbare Antennensatz
mit der Artikelnummer OWR01 erworben und angebracht werden.
Wenn keine besondere Steckverbindung wie ein Adapter für abnehmbare Antennen Art.-Nr: OWR01
vorhanden ist, darf die Antenne des Empfängers nicht umgerüstet werden.
