4.3- Option Startfreigabe durch Infrarot (IR)
4.3.1- Anschluß des Infrarotmoduls UDF
Das UDF wird mit einem abgeschirmten Kabel von 10 m Länge zum Anschließen an die
Steckverbindungen Nr. 22 und 24 des URR geliefert.
Die Verbindung kann durch das Zubehör mit der Artikelnummer UDWR10, das ein abgeschirmtes
Kabel samt Steckverbindung enthält, bis zu 2x10m verlängert werden, so dass sie insgesamt 30 m
beträgt.
Wenn diese Option gewählt wurde, erwartet der Empfänger vor der Aktivierung der Sicherheits- und
Funktionsrelais die Erfüllung einer Doppelbedingung:
1. Bedingung :
- Funkempfang einer Inbetriebnahmeanfrage, die vom URE zum URR gesendet wird.
2. Bedingung :
- Infrarotempfang der gleichen Meldung, die gleichzeitig vom URE zum URR über die
Infrarotempfänger gesendet wird.
Die Infrarotübertragung erfolgt während der Betätigung der «Ein/Hupe»-Taste.
Nach dieser Startphase ist für den Betrieb nur der Empfang der Funkmeldungen erforderlich.
Zusätzlich zum Starten im Normalmodus erfolgt das Starten mit Infrarot durch das Halten des Senders
vom Bediener auf den Infrarotempfänger, der sich unter der zu steuernden Ausrüstung befindet.
23 2224
Weiß
Blau
Schwarz
- Anschluss des IR Moduls an den Empfänger URR :
IR Modul UDF
Farbe der Drähte
des IR Moduls
Siehe Anhang B für die
Lage der Anschlussklemmleiste
des IR Moduls
- Vorsichtsmaßnahmen bei der Verkabelung :
Die Verkabelung des IR-Moduls muss getrennt von Leistungskabeln und störungserzeugenden Quellen
(z.B. Leistungswandler) erfolgen.
Klemmleiste
IR des URR

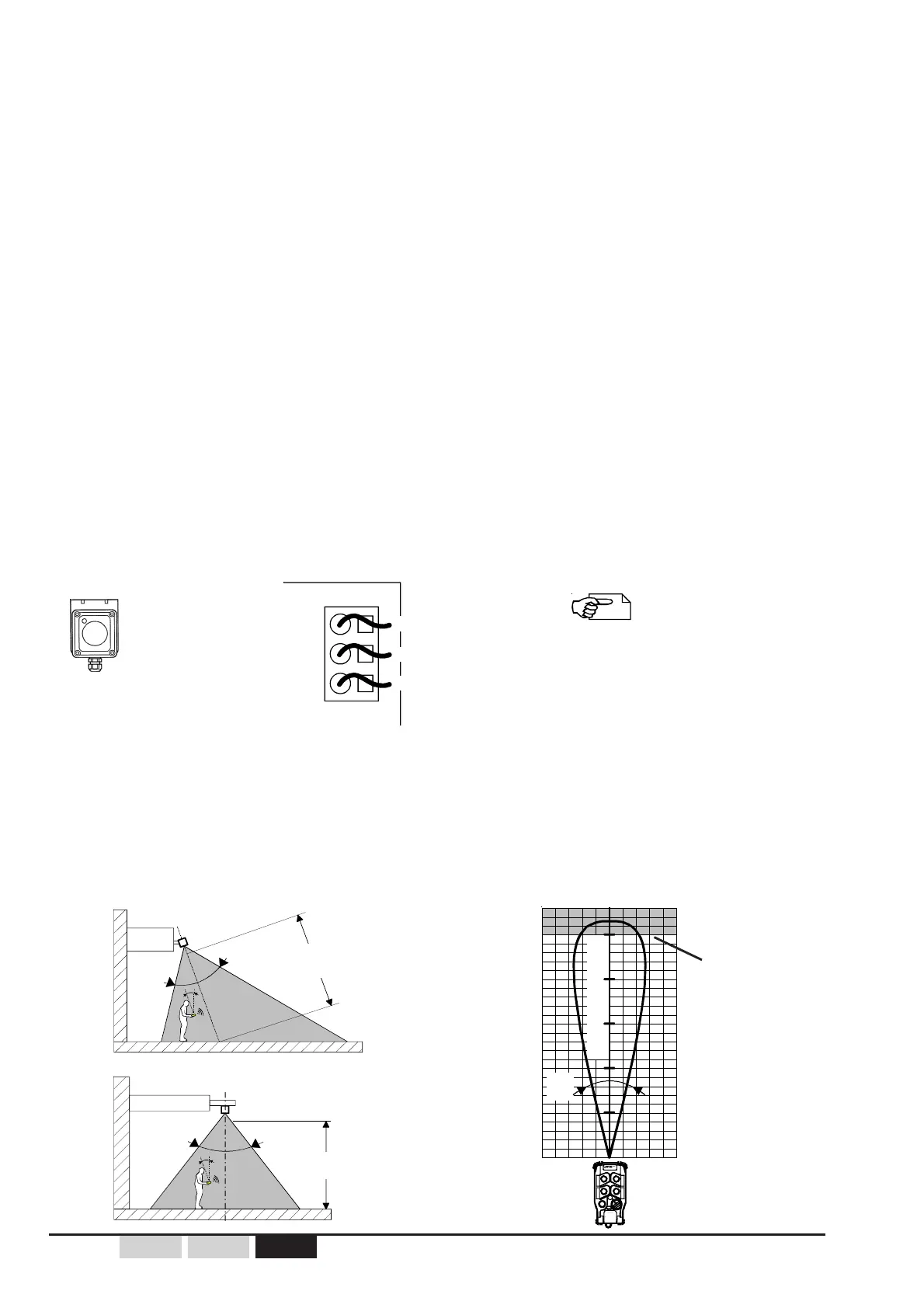

4.3.2- Stellung des IR-Moduls UDF
60°
UDF
20°
60°
UDF
20°
électr oni que
10
8
6
4
2
20°
URE
Fig. A
Max. Reichweite
siehe fig.A
Startbereich
Startbereich
Startbereich
(Aktiver infrarot-Bereich)
Reichweite (m)
Startbereich
Sendekeulenbreite
(m)
Max.
Reichweite
Max. Reichweite
siehe fig.A
